نقد و بررسی تخصصی کنتاکتور اشنایدر 32 آمپر 220 ولت AC

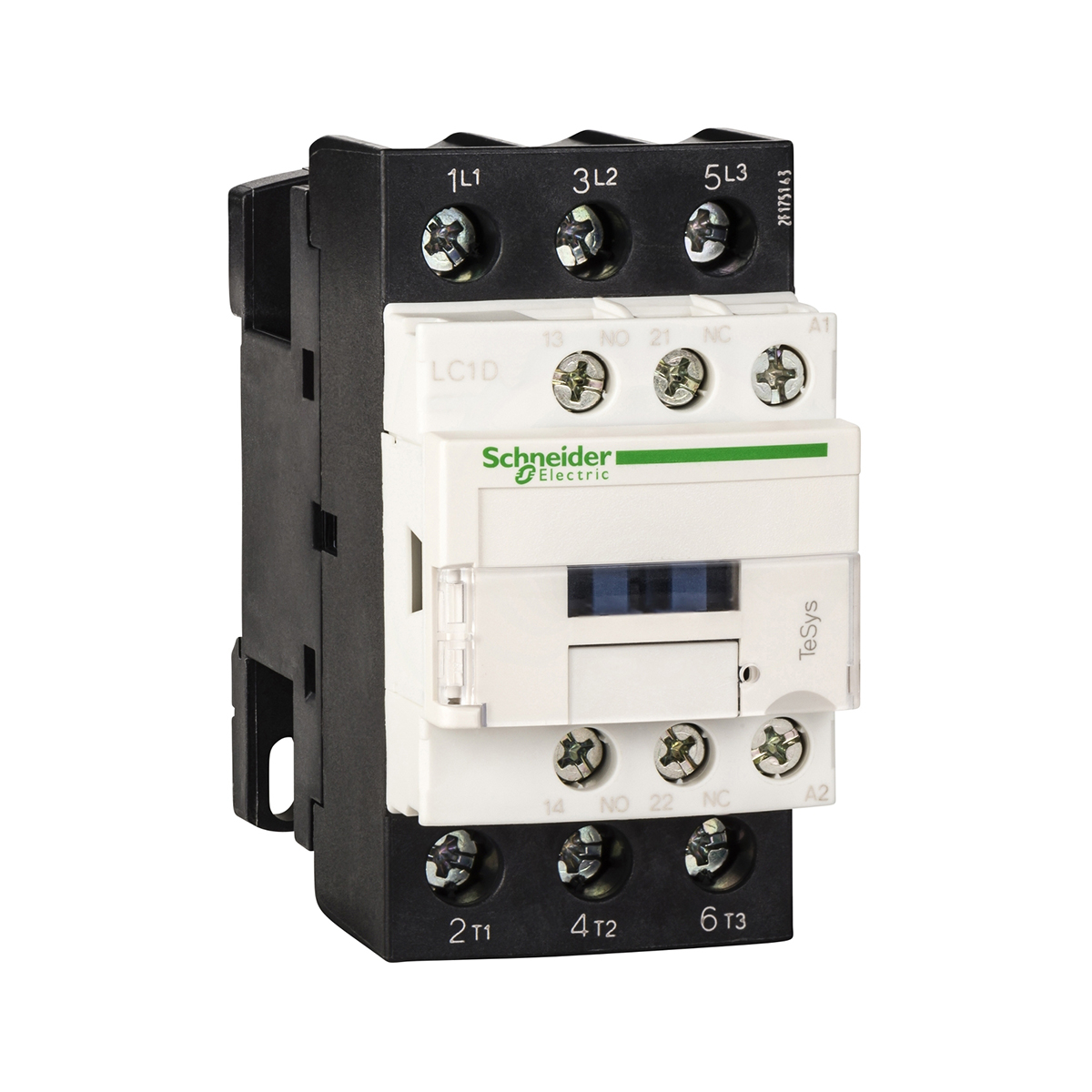

کنتاکتور قدرت، 32 آمپر اشنایدر 15 کیلووات، بوبین 220VAC ، مدل LC1D32M7
شایان ذکر است که در مشخصات فنی زیر، جریان نامی و توان نامی براساس ولتاژ کاری 400VAC و شرایط بار AC3 ( یعنی جریان مجاز موتوری ) ارائه شده است. بدیهی است که با توجه به کاتالوگ محصول در شرایط بار AC1 ، AC4 , … و همچنین ولتاژ کاری کنتاکتور ، مقادیر جریان و توان نیز متفاوت خواهند بود
در صورت تمایل به تامین هرگونه تجهیز جانبی و کمکی این محصول، میتوانید به بخش مربوطه در دسته بندی تجهیزات مراجعه فرمایید.
کنتاکتور قدرت، 32 آمپر اشنایدر 15 کیلووات، بوبین 220VAC ، مدل LC1D32M7
کنتاکتورهای قدرت سری D کمپانی اشنایدر در 5 فریم و از 9 آمپر تا 150 آمپر در بوبینهای مختلف AC و DC موجود هستند
نکته حائز اهمیت دیگر اینکه ابعاد این کنتاکتورها با توجه به بوبین استفاده شده در آنها در مواردی دچار تغییر میشود به همین دلیل پیشنهاد می گردد که حتما دقت کافی در ابعاد انتخابی صورت پذیرد.
این کنتاکتور دارای ابعاد میلی متر HWD 85*45*92می باشد که در صورت تمایل به بررسی ابعاد دقیق از جهات مختلف و همچنین همراه با اکسسوری و تجهیزات کمکی فایل موجود در این لینک را بررسی فرمایید.
TeSys D contactor – 3P(3 NO) – AC-3 – <= 440 V 32 A – 220 V AC coil
| مشخصات فنی | |
| سِری ساخت | TeSys D |
| کد فنی | LC1D32M7 |
| تعداد پل | 3 |
| تعداد کنتاکتهای کمکی | 1NO+1NC |
| اتلاف توان در هر پل | 2W AC-3 , 5W AC-1 |
| اتلاف حرارت | 3…2 وات at 50/60 Hz |
| ولتاژ کنترل مدار | 220V AC 50/60 Hz |
| پشتیبانی نصب | صفحه ای، ریلی |
| حداقل ولتاژ سوئیچینگ | 17V for signalling circuit |
| ظرفیت قطع | 550A at 440 V for power circuit conforming to IEC 60947 |
| توان 380/400V , kW | 15 |
| دوام الکتریکی | 1.65Mcycles 32 A AC-3 at Ue <= 440 V , 1.4Mcycles 50 A AC-1 at Ue <= 440 V |
