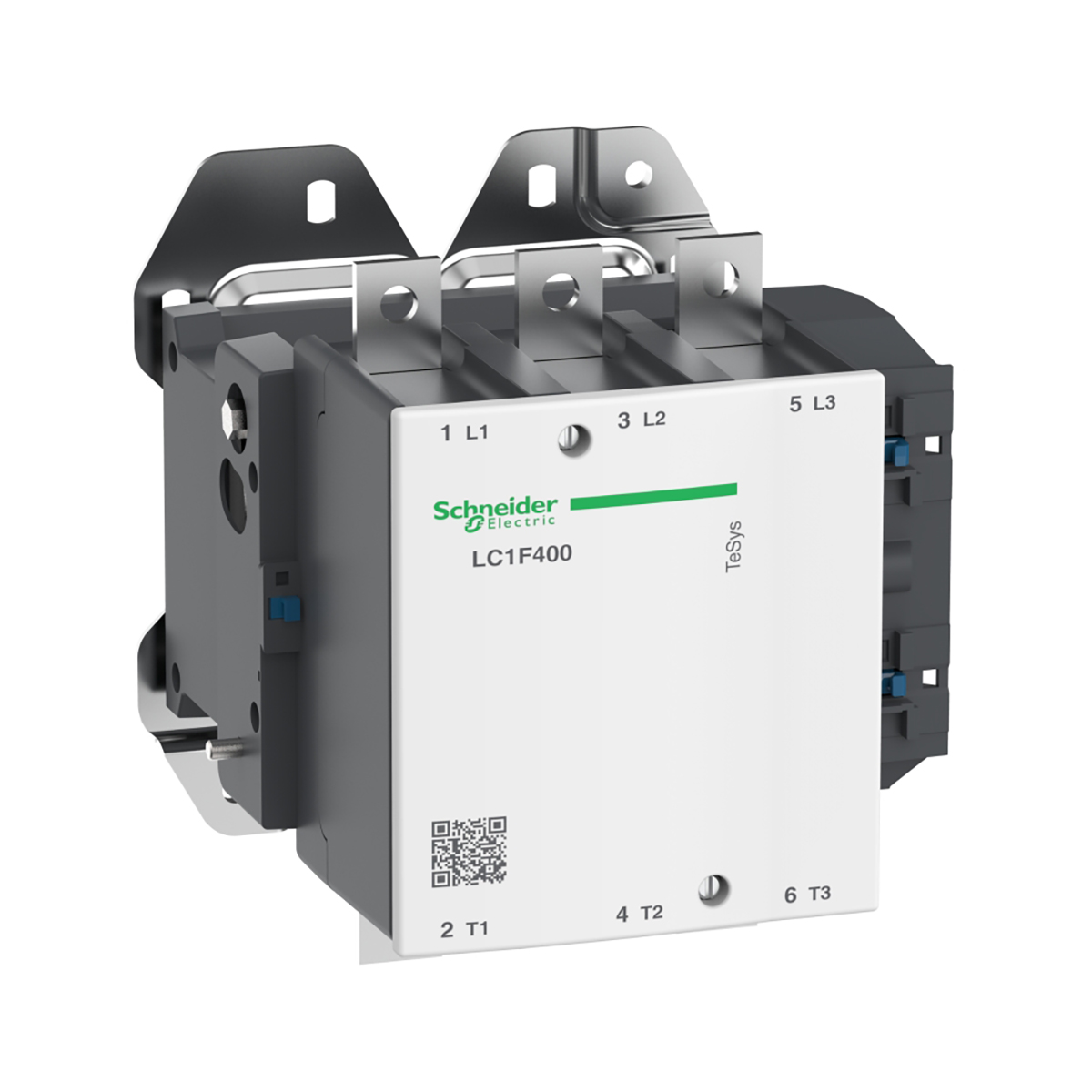

کنتاکتور اشنایدر 400 آمپر220 ولت

کنتاکتور 400 آمپر اشنایدر الکتریک که در سری F کنتاکتورهای اشنایدر قرار دارد، دارای 3 پل بوده که به هر سه پل نرمالی اپن (NO) یا کنتاکت باز هستند. کنتاکتور فوق بوبین 220 ولت AC را روی خود سوار می بیند که در طراحی مدارات مختلف، می توان بوبین آن را تعویض نمود.

در حالت استفاده در مدارات AC-3 از هر پل کنتاکتور، جریان 400 آمپر می تواند عبور نماید. این جریان برای مدارات AC-1 تا 500 آمپر هم می رسد. برای دریافت اطلاعات تکمیلی در خصوص جدول طبقه بندی کنتاکتورها به لینک زیر مراجعه نمایید:

نکته دیگر در مورد کنتاکتورهای AC اینست که می توان آن ها علاوه بر استفاده در مدارات AC، در سیستم های DC نیز به کار برد؛ با این تفاوت که در مدارات DC تنها از دو پل کنتاکتور استفاده می شود. یک پل برای مثبت DC و یک پل هم برای منفی DC. و مهم تر اینکه جریان گذرنده از پایه های کنتاکتور در حالت DC به 40% جریان در حالت AC کاهش می یابد.

برای مثال کنتاکتور 400 آمپر در سیستم DC تنها 160 آمپر می تواند از پایه های خود عبور داده و آسیب نبیند.
