نقد و بررسی تخصصی سلکتور سوئيچ سه حالته ماندگار اشنایدر الکتریک

 سلکتور سوئیچ از استوانه ای تشکیل شده است که حول محور خود می چرخد و زبانه های داخلی کلید را جابه جا می کند. زبانه کنتاکت های متحرک (پلاتین) را به کنتاکت های ثابت، متصل و يا آنها را از هم جدا می کند.

   کاربردسلکتور سوئیچ

از اين نوع کلیدهای سلکتوری برای باز و بسته کردن دستی کنتاکت ها استفاده می شود و در انواع ثابت، بازگشت فنری و کلید دار موجوداست. سلکتور سوئیچ یک تجهیز الکترومکانیکال است که می تواند جریان الکتریکی درمدار و یا به عبارتی جریان های محدود در مدار را به صورت دستی قطع و وصل کند. این تجهیز گاهی در منابع ولتاژ پله ای به منظور انتخاب ولتاژ متفاوت برای خروجی کاربرد دارد.

کليدهای سلکتوری اشنایدر در انواع دو و سه وضعيتی تولید می شوند. تفاوت عمده ای که بين يک شستی فشاری و يک سلکتور سوئیچ وجود دارد در مکانيزم عملکرد آن است.

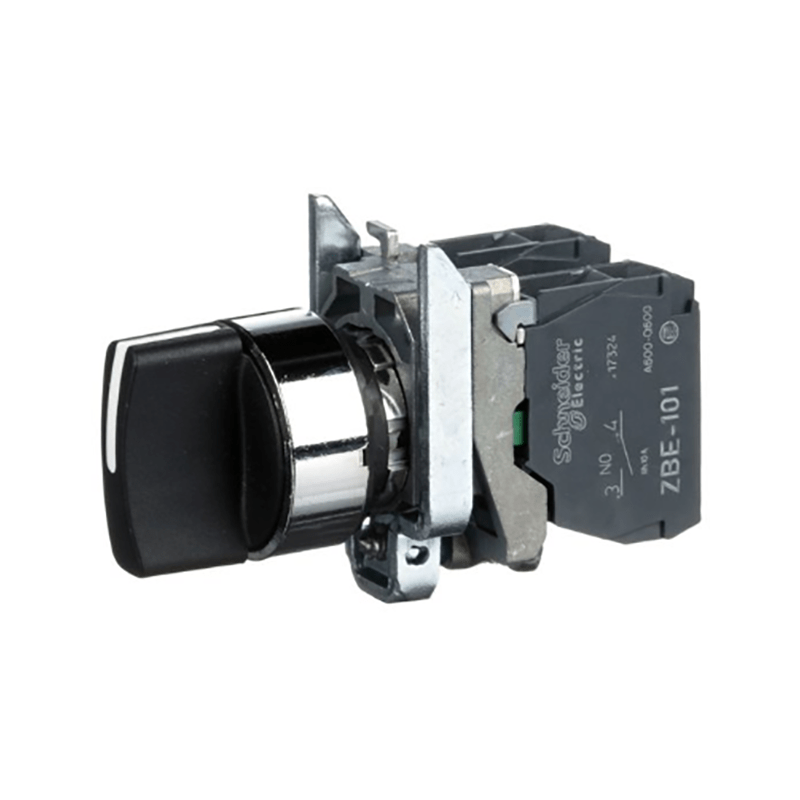

در سلکتور سوئيچ برای باز و يا بسته کردن يک کنتاکت بايد از مکانیزم چرخشی استفاده شود. در طراحی سلکتور سوئیچ های فلزی اشنایدر از کنتاکت های کمکی ZBE101 و ZBE102 استفاده شده است. کليدهای سلکتوری اغلب برای انتخاب يکی از چند حالت مدار مانند عملکرد دستی، عملکرد اتوماتيک، سرعت کم يا زياد، پايين و بالا، چپ يا راست و یا توقف وچرخش به کار می رود.

سلکتور سوئيچ های با قطر 22 میلی متر تا ماکزيمم 6 مدار و با قطر 30 میلی متر تا 16 مدار را می تواند کنترل کند.

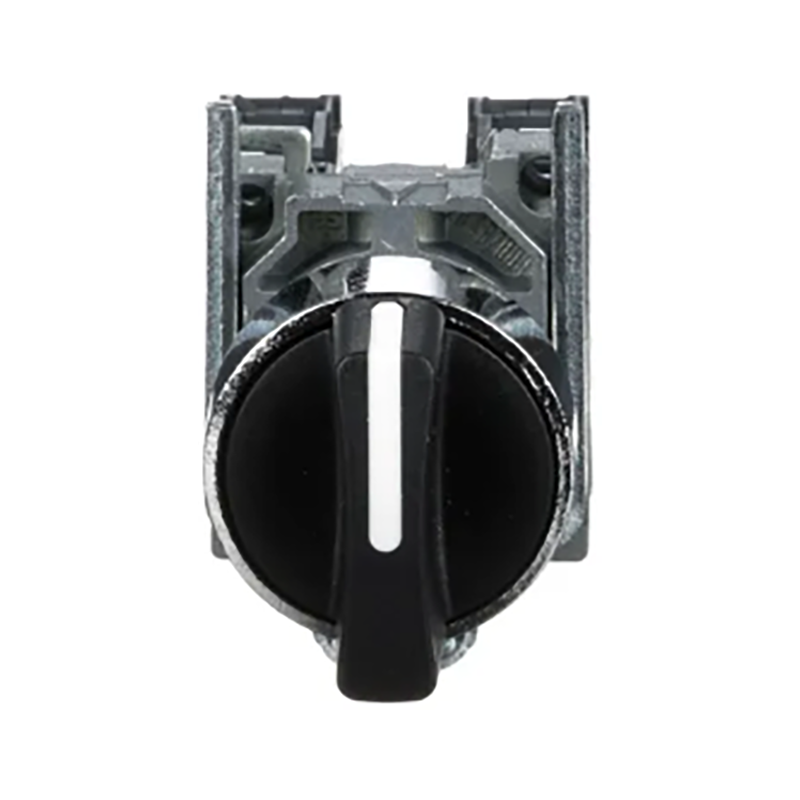

   سلکتورسوئیچ سه حالته ماندگار اشنایدر مدل XB4BD33 با قطر 22 میلی متر:

این سلکتورسه حالته در سه موقعیت با زاویه 45 درجه از یکدیگر قرار می گیرد و دارای دو کنتاکتNO (به صورت نرمال باز) است

در مورد ابعاد این سلکتور سوئیچ باید گفت که ارتفاع، عرض و عمق آن به ترتیب 47، 30 و 68 میلی متر است.

در ضمن میزان گشتاور مورد نیاز جهت تغییر موقعیت الکتریکی کنتاکت های NO (در حالت نرمال باز) این سلکتور 0.14 نیوتن متر است.

گفتنی است دوام مکانیکی این سلکتور 1000000 سیکل است.

فنی
سِری ساخت Harmony XB4
کد فنی XB4BD33
نام اختصاری XB4
نوع ولتاژ 600V
تعداد در هر بسته 1 عدد
نوع عملکرد ماندگار
پایداری الکتریکی Λ < 10exp(-6) at 5 V, 1 mA in clean environment conforming to EN/IEC 60947-5-4 , Λ < 10exp(-8) at 17 V, 5 mA in clean environment conforming to EN/IEC 60947-5-4
کاربرد محصول اعمال فرمان
تعداد کنتاکتهای کمکی 2NO
نوع کلید سلکتور سوئيچ سه حالته
جریان قراردادی محصورحرارتی (Ith) 10A conforming to EN/IEC 60947-5-1
مقاومت واشر در برابر فشار بالا 1015.26psi (7000000 Pa) at 131 °F (55 °C),distance: 0.1 m
مقدار نیرو وارده به قطعه 0.14 نیوتون متر (بدون تغییر حالت الکتریکی)
توضیحات مربوط به پایه ها (13-14)NO , (23-24)NO
اطلاعات موقعیت اپراتور 3positions +/- 45°
دوام الکتریکی 1000000 cycles, AC-15, 2 A at 230 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN 60947-5-1 appendix C , 1000000 cycles, AC-15, 3 A at 120 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN 60947-5-1 appendix C , 1000000 cycles, AC-15, 4 A at 24 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN 60947-5-1 appendix C , 1000000 cycles, DC-13, 0.2 A at 110 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN 60947-5-1 appendix C , 1000000 cycles, DC-13, 0.5 A at 24 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN 60947-5-1 appendix C
دسته بندی اضافه ولتاژ Class I conforming to IEC 60536
رنج جریان کاری 3A at 240 V, AC-15, A600 conforming to EN/IEC 60947-5-1 , 6A at 120 V, AC-15, A600 conforming to EN/IEC 60947-5-1 , 0.1A at 600 V, DC-13, Q600 conforming to EN/IEC 60947-5-1 , 0.27A at 250 V, DC-13, Q600 conforming to EN/IEC 60947-5-1 , 0.55A at 125 V, DC-13, Q600 conforming to EN/IEC 60947-5-1 , 1.2A at 600 V, AC-15, A600 conforming to EN/IEC 60947-5-1
رنج ولتاژ عایق بندی [Ui] 600V (degree of pollution: 3) conforming to EN 60947-1
میزان تحمل ناگهانی ولتاژ 6kV conforming to EN 60947-1
دوام مکانیکی 1000000بار
میزان گشتاور 1.2…0.8 نیوتون متر طبق استانداردEN 60947-1
استحکام در برابر لرزش 5gn (f = 2…500 Hz) conforming to IEC 60068-2-6
استحکام در برابر ضربه 30gn (duration = 18 ms) half sine wave acceleration conforming to IEC 60068-2-27 , 50gn (duration = 11 ms) half sine wave acceleration conforming to IEC 60068-2-27
مدت زمان گارانتی 12 ماه
خصوصیات ظاهری
جنس بدنه فلزی
جنس حلقه تثبیت کننده Zamak
رنگ مشکی
شکل سر قطعه گرد
نوع سَری استاندارد
شکل سرپیچ Cross head compatible with Philips no 1 screwdriver , Cross head compatible with pozidriv No 1 screwdriver , Slotted head compatible with flat Ø 4 mm screwdriver , Slotted head compatible with flat Ø 5.5 mm screwdriver
وزن محصول 0.105 کیلوگرم
اتصالات
جنس اتصالات آلیاژ نقره (Ag/Ni)
نوع اتصالات و ترکیب 2NO
کاربرد اتصالات اتصالات استاندارد
حفاظت اتصال کوتاه 10A cartridge fuse type gG conforming to EN/IEC 60947-5-1
اتصالات – ترمینال ها Screw clamp terminals: <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1 , Screw clamp terminals: >= 1 x 0.22 mm² without cable end conforming to EN/IEC 60947-1
محیطی
درجه حفاظت بر حسب IK IK06 conforming to IEC 50102
نوع حفاظت TH
درجه حفاظت بر حسب IP IP69 , IP67 conforming to IEC 60529 , IP69K
درجه حفاظت بر حسب NEMA NEMA 13 , NEMA 4X
میزان دمای مجاز محیط برای نصب 70…40- درجه سانتی گراد
میزان دمای مجاز محیط برای نگهداری کالا 70…40- درجه سانتی گراد
استانداردها
استانداردها JIS C 4520 , EN/IEC 60947-1 , CSA C22.2 No 14 , EN/IEC 60947-5-1 , EN/IEC 60947-5-4 , EN/IEC 60947-5-5 , UL 508
