بازخورد درباره این کالا

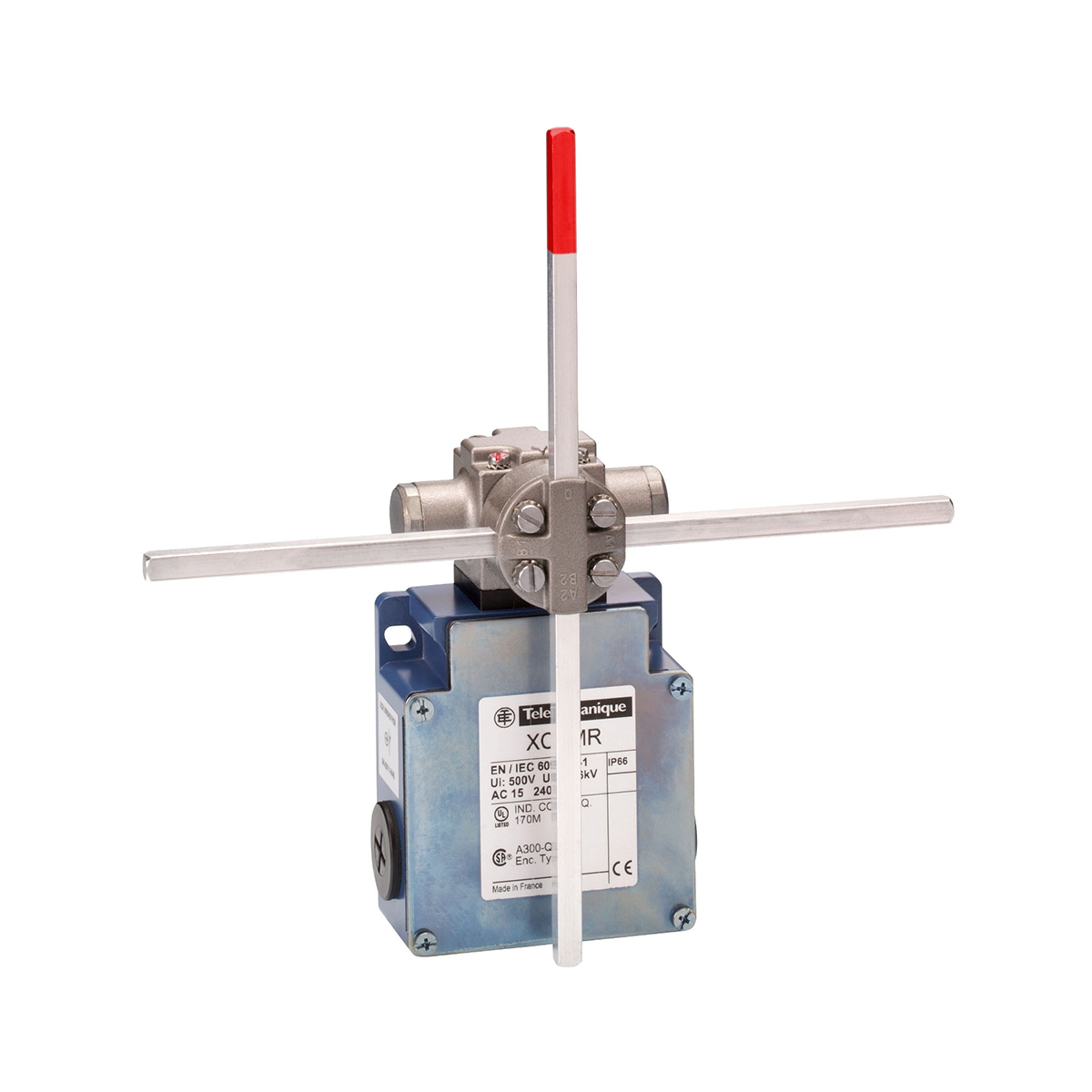

لیمیت سوئیچ اشنایدر الکتریک فلزی با سری ميله ای مربعی

0 نفر
محصولات مشابه
پوش باتن فلزی سبز اشنایدر الکتریک
پوش باتن فلزی سبز اشنایدر الکتریک
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی آنتنی
لیمیت سوئیچ اشنایدر الکتریک فلزی آنتنی
تماس بگیرید
چراغ سیگنال سبز بدون لامپ اشنایدر الکتریک باکالیت با تغذیه مستقیم ≤250
چراغ سیگنال سبز بدون لامپ اشنایدر الکتریک باکالیت با تغذیه مستقیم ≤250
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای فشاری با عملکرد افقی در یک جهت
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای فشاری با عملکرد افقی در یک جهت
تماس بگیرید
پوش باتن فلزی سبز اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
پوش باتن فلزی سبز اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
تماس بگیرید
پوش باتن فلزی قرمز اشنایدر الکتریک
پوش باتن فلزی قرمز اشنایدر الکتریک
تماس بگیرید
پوش باتن فلزی سفید اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
پوش باتن فلزی سفید اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک پلاستیکی آنتنی
لیمیت سوئیچ اشنایدر الکتریک پلاستیکی آنتنی
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای سَری متحرک با عملکرد زاویه ای با دو کابل ورودی
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای سَری متحرک با عملکرد زاویه ای با دو کابل ورودی
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی با سری ميله ای
لیمیت سوئیچ اشنایدر الکتریک فلزی با سری ميله ای
تماس بگیرید
پوش باتن فلزی آبی اشنایدر الکتریک
پوش باتن فلزی آبی اشنایدر الکتریک
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک پلاستيکی با سری ميله ای مربعی
لیمیت سوئیچ اشنایدر الکتریک پلاستيکی با سری ميله ای مربعی
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی فشاری
لیمیت سوئیچ اشنایدر الکتریک فلزی فشاری
تماس بگیرید
لیمیت سوئیچ قرقره ای
لیمیت سوئیچ قرقره ای
تماس بگیرید
پوش باتن فلزی قرمز اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
پوش باتن فلزی قرمز اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
تماس بگیرید
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل کشویی سری NW قدرت قطع 100kA
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل کشویی سری NW قدرت قطع 100kA
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای با طول قابل تغيير و سَری متحرک با عملکرد زاویه ای
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای با طول قابل تغيير و سَری متحرک با عملکرد زاویه ای
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای فشاری
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای فشاری
تماس بگیرید

نقد و بررسی تخصصی لیمیت سوئیچ اشنایدر الکتریک فلزی با سری ميله ای مربعی

انواع لیمیت سوئیچ

  • کلید محدود کنندۀ فشاری انتهایی
  • کلید محدود کنندۀ قرقره ای
  • کلید محدود کنندۀ قرقره ای از راست
  • کلید محدود کنندۀ قرقره ای یک طرف از چپ
  • کلید محدود کنندۀ قرقره ای دو طرفه
  • کلید محدود کنندۀ آنتنی دو طرفه



لیمیت سوئیچ چیست؟

در واقع لیمیت سوئیچ یک وسیلۀ مکانیکی است با اتصال فیزیکی، حضور یک شی را آشکار می کند. یک لیمیت سوئیچ معمولاً شامل بدنه و محرک است. بدنه حاوی مدارات الکتریکی برای قطع و یا وصل مدارات دیگر است. با برخورد لیمیت سوئیچ با اجسام، حالت مدارات داخلی بدنه تغییر می کند.

  • با توجه به مکان کاربرد، لیمیت سوئیچها، محرک های مختلفی می توانند داشته باشند.
  • نوع استاندارد غلطکی برای کارهای چرخشی کاربرد دارد.
  • نوع انشعابی یا چنگالی باید به طریق دستی بعد از هر عملکرد به جای اولش برگردد.



 محرک های گذرا و دائم

بسیاری از لیمیت سوئیچ ها محرک گذرا دارند یعنی با وجود نیروی خارجی عمل می کنند و با برداشتن نیرو آزاد می شوند. بعضی از لیمیت سوئیچ ها مانند چنگالی با وارد شدن فشار در همان موقعیتی می مانند و تا در جهت مخالف نیرو وراد نشود، آزاد نمی شوند.



بدنۀ لیمیت سوئیچ ها

بدنه لیمیت سوئیچ ها از یک کنتاکت در حالت عادی بسته (NC)، یک کنتاکت در حلت عادی باز (NO)، تشکیل شده اند. فنر Snap ارتباط مستقیم با محرک داشته و باعث عمل کردن کنتاکت ها می گردد. فنر برگشتی، هنگام عدم وجود محرک خارجی، کنتاکت ها را به حالت اول برمی گرداند.

Main
range of product
OsiSense XC
series name
Special format
product or component type
Limit switch
product specific application
For hoisting and mechanical handling applications
device short name
XCKMR
body type
Fixed
head type
Rotary head
material
Metal
body material
Zamak
head material
Zamak
fixing mode
By the body
movement of operating head
Rotary
type of operator
Stay put crossed rods lever metal square rod 6 mm, L = 200 mm
type of approach
Lateral approach, 2 directions
cable entry
3 entries tapped for Pg 13.5 cable gland, cable outer diameter: 9…12 mm
number of poles
4
contacts type and composition
2 x (2 NC)
contact operation
Slow-break, staggered
Complementary
switch actuation
By any moving part
electrical connection
Screw-clamp terminals, clamping capacity: 1 x 0.5…2 x 2.5 mm²
contacts insulation form
Zb
number of steps
5 electrical positions
contact block per direction [control circuit]
1 per direction
positive opening
With
positive opening minimum torque
0.75 N.m
minimum torque for tripping
0.5 N.m
minimum actuation speed
6 m/min
maximum actuation speed
1.5 m/s actuation point on the rod between 65 and 95 mm
maximum displacement angle
-180 °
180 °
contact code designation
A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforming to EN/IEC 60947-5-1 appendix A
Q150, DC-13 (Ue = 125 V), Ie = 0.55 A conforming to EN/IEC 60947-5-1 appendix A
[Ui] rated insulation voltage
300 V conforming to UL 508
300 V conforming to CSA C22.2 No 14
500 V (pollution degree 3) conforming to EN/IEC 60947-1
maximum resistance across terminals
25 MOhm conforming to IEC 60255-7 category 3
[Uimp] rated impulse withstand voltage
IEC 60664 6 kV
EN/IEC 60947-1 6 kV
short-circuit protection
10 A cartridge fuse, type gG
mechanical durability
2000000 cycles
width
200 mm
height
118 mm
depth
59 mm
net weight
0.55 kg
terminals description ISO n°1
(11-12)NC
(21-22)NC
Environment
shock resistance
50 gn conforming to EN/IEC 60068-2-27
vibration resistance
25 gn (f= 10…500 Hz) conforming to EN/IEC 60068-2-6
IP degree of protection
IP66 conforming to EN/IEC 60529
IK degree of protection
IK07 conforming to EN 50102
electrical shock protection class
Class I conforming to IEC 60536
ambient air temperature for operation
-25…70 °C
ambient air temperature for storage
-40…85 °C
protective treatment
TC
product certifications
UL
CCC
CSA
CE
standards
EN/IEC 60947-5-1
UL 508
CSA C22.2 No 14
Packing Units
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Weight
725 g
Package 1 Height
13 cm
Package 1 width
11 cm
Package 1 Length
23 cm
Offer Sustainability
Sustainable offer status
Green Premium product
EU RoHS Directive
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration
Mercury free
Yes
RoHS exemption information
Yes
Environmental Disclosure
Product Environmental Profile
Contractual warranty
Warranty
18 months
