نقد و بررسی تخصصی لیمیت سوئیچ قرقره ای

لیمیت سوئیچ پلاستیکی قرقره ای فشاری با نام اختصاری XCKN با عملکرد قرقره ای فشاری برای کنترل حرکت به کار می رود. این محصول دارای دو کنتاکت کمکی 1NC+1NO است و دو پل دارد

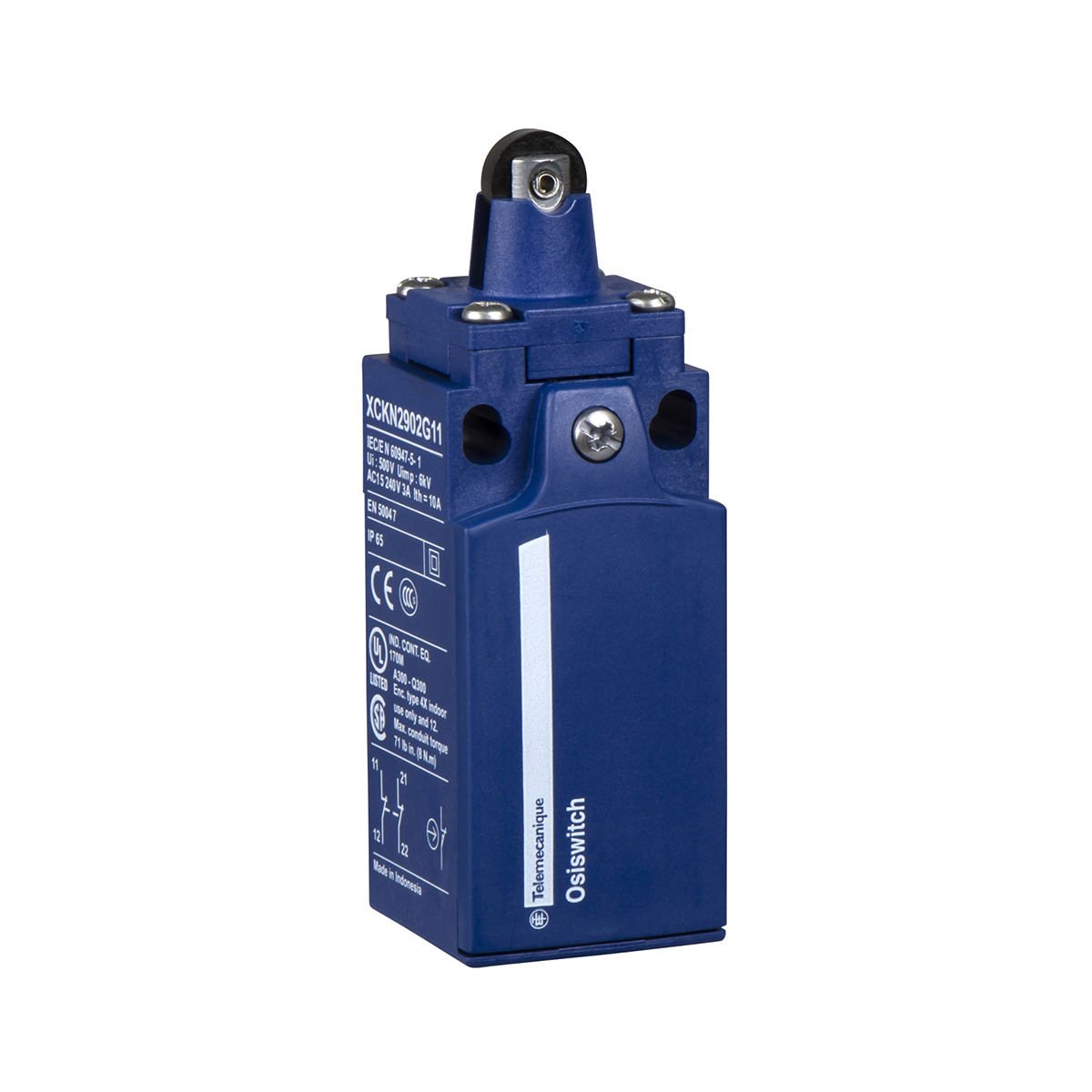

لیمیت سوئیچ قرقره ای



لیمیت سوئیچ پلاستیکی قرقره ای فشاری با نام اختصاری XCKN با عملکرد قرقره ای فشاری برای کنترل حرکت به کار می رود. این محصول دارای دو کنتاکت کمکی 1NC+1NO است و دو پل دارد. نوع حرکت سَری این لیمیت سوئیچ خطی بوده که نوع حرکت آن دو طرفه و به صورت حرکت رو به جلو است. XCKN با کد فنی XCKN2102P20 با ولتاژ حداکثر 300 ولت مورد استفاده قرار می گیرد.

اگر بخواهیم تعریفی دقیق و در عین حال ساده از لیمیت سوئیچ داشته باشیم می توانیم اینگونه بیان کنیم:

لیمیت سوئیچ وسیله ای الکترومکانیکی است که شامل یک محرک مکانیکی اتصال یافته به یک سری کنتاکت است، هنگامی که یک جسم در تماس با محرک قرار می گیرد، دستگاه کنتاکت ها را برای ایجاد یا قطع اتصال برق فعال می کند.

لیمیت سوئیچ ها با جنس بدنه مختلف، شرایط نصب و فاکتورهای محیطی متناسب با هر مکان از جمله (رطوبت، آلودگی، دما، شوک و ارتعاش) طراحی و در بازار موجود هستند.

سایر عواملی که هنگام انتخاب یک لیمیت سوئیچ باید مورد توجه قرار گیرند عبارتند از نیروی مورد نیاز برای راه اندازی، نیروی بازنشانی، و الزامات ایمنی که در کاتالوگ هر محصول به آنها اشاره شده است.

مزایای لیمیت سوئیچ

  •  سهولت نصب
  •  کنترل بارهای چندگانه
  •  دقت و تکرارپذیری بالا
  •   تغییر بارهای با القای بسیار بالا
  •  صرفه جویی در مصرف انرژی الکتریکی
  •  قابل استفاده در هر محیط صنعتی (مقاومت در شرایط محیطی خاص)

اجزای لیمیت سوئیچ

بیشتر لیمیت سوئیچ ها از بخش های زیر تشکیل شده اند:

   1- بدنۀ سوئیچ

این بخش در برگیرندۀ مکانیسم اتصال مکانیکی است.

   2- اتصالات/ترمینال ها

این بخش شامل ترمینال های پیچی یا پیچ/گیره های مونتاژ موردنیاز به منظور سیم پیچی است.

   3- محرک/راه انداز

محرک بخشی از سوئیچ است که به لحاظ فیزیکی با هدف در ارتباط است. در بعضی لیمیت سوئیچ ها، محرک به یک سر عمل کننده متصل شده است که یک چرخش، خطی یا عمود بر حرکت برای باز کردن یا بستن جریان برق کنتاکت های سوئیچ متصل شده است.

فنی

سِری ساخت OsiSense XC
کد فنی XCKN2102P20
نام اختصاری XCKN
نوع محصول لیمیت سوئیچ
تعداد پل 2
نوع ولتاژ 300V
تعداد در هر بسته 20 عدد
نوع عملکرد لیمیت سوئیچ قرقره ای فشاری
کاربرد محصول کنترل حرکت
تعداد کنتاکتهای کمکی 1NC+1NO
توضیحات مربوط به پایه ها (13-14)NO , (21-22)NC
نوع حرکت به سمت جلو دو طرفه
نوع حرکت سَری خطی
ورودی کابل
میلی متر (1entry tapped for M20 x 1.5 cable gland, cable outer diameter: 0.28…0.51 in (7…13
دوام الکتریکی 5000000cycles, DC-13, 120 V, 4 W, operating rate: <= 60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C , 5000000cycles, DC-13, 24 V, 10 W, operating rate: <= 60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C , 5000000cycles, DC-13, 48 V, 7 W, operating rate: <= 60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
طراحی سنسور مدل کمپکت C
حداکثر سرعت فعال سازی (0.98ft/s (0.3 m/s
دسته بندی اضافه ولتاژ Class II conforming to IEC 61140 , Class II conforming to NF C 20-030
حداقل نیرو برای تریپینگ 12 نیوتون
رنج ولتاژ عایق بندی [Ui] 300V conforming to CSA C22.2 No 14 , 500V degree of pollution 3 conforming to IEC 60947-1 , 300V conforming to UL 508
میزان تحمل ناگهانی ولتاژ 6kV conforming to IEC 60664 , 6kV conforming to IEC 60947-1
کلید فعال سازی توسط دندانه 30 درجه
حالت نصب توسط بدنه
دوام مکانیکی 10000000 بار
استحکام در برابر لرزش 25gn (f = 10…500 Hz) conforming to IEC 60068-2-6
استحکام در برابر ضربه 50gn (duration = 11 ms) conforming to IEC 60068-2-27
مدت زمان گارانتی 12 ماه
ابعاد
طول 85 میلی متر
عرض 30 میلی متر
عمق 30 میلی متر
خصوصیات ظاهری
جنس پلاستیکی
جنس بدنه پلاستیکی
جنس سَری پلاستیکی
نوع بدنه ثابت
نوع سَری پیستونی
نام سِری فرمت استاندارد
وزن محصول 0.145 کیلوگرم
اتصالات
اتصال الکتریکی Screw-clamp terminals, clamping capacity: 1 x 0.34…2 x 1.5 mm²
تعیین کد اتصال A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 A conforming to EN/IEC 60947-5-1 appendix A , R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conforming to EN/IEC 60947-5-1 appendix A
فرم اتصال عایق Zb
نوع اتصالات و ترکیب 1NC + 1 NO
عملکرد اتصال فنری
حفاظت اتصال کوتاه فیوز 10 آمپر cartridge gG
محیطی
درجه حفاظت بر حسب IK IK04 conforming to EN 50102
نوع حفاظت TC
درجه حفاظت بر حسب IP IP66
میزان دمای مجاز محیط برای نصب 70…25- درجه سانتی گراد
میزان دمای مجاز محیط برای نگهداری کالا 70…25- درجه سانتی گراد
استانداردها
استانداردها IEC 60204-1 , EN 60947-5-1 , EN 60204-1 , IEC 60947-5-1 , UL 508 , CSA C22.2 No 14
