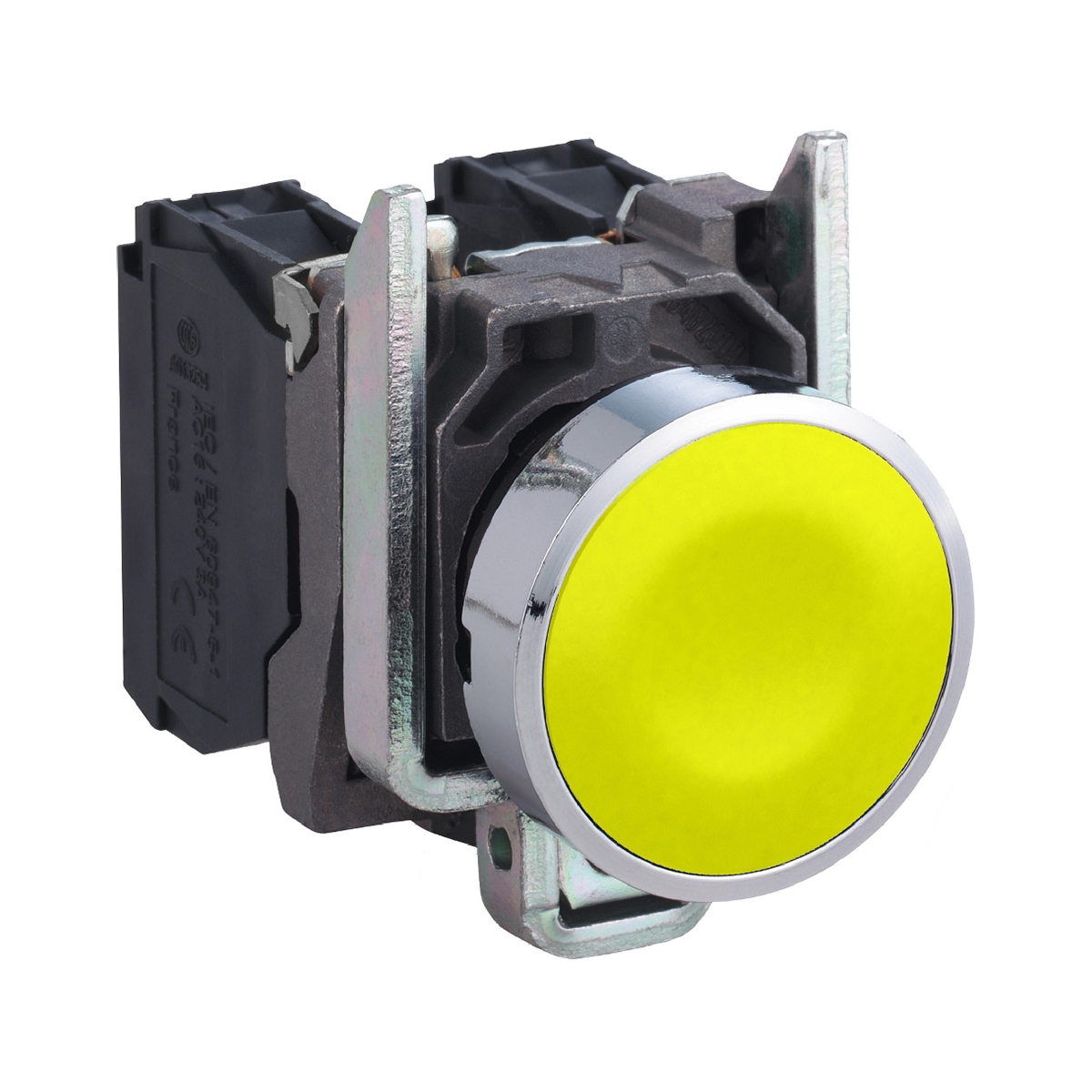

پوش باتن فلزی زرد اشنایدر الکتریک

0 نفر
محصولات مشابه
کليد هوایی اشنایدر الکتریک 1250 آمپر سه پل سری NW قدرت قطع 65kA
کليد هوایی اشنایدر الکتریک 1250 آمپر سه پل سری NW قدرت قطع 65kA
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای سَری متحرک با عملکرد زاویه ای با دو کابل ورودی
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای سَری متحرک با عملکرد زاویه ای با دو کابل ورودی
تماس بگیرید
لیمیت سوئیچ قرقره ای
لیمیت سوئیچ قرقره ای
تماس بگیرید
پوش باتن فلزی سبز اشنایدر الکتریک
پوش باتن فلزی سبز اشنایدر الکتریک
تماس بگیرید
سنسور سرعت
سنسور سرعت
تماس بگیرید
چراغ سیگنال سبز بدون لامپ اشنایدر الکتریک باکالیت با تغذیه مستقیم ≤250
چراغ سیگنال سبز بدون لامپ اشنایدر الکتریک باکالیت با تغذیه مستقیم ≤250
تماس بگیرید
پوش باتن فلزی آبی اشنایدر الکتریک
پوش باتن فلزی آبی اشنایدر الکتریک
تماس بگیرید
پوش باتن فلزی قرمز اشنایدر الکتریک
پوش باتن فلزی قرمز اشنایدر الکتریک
تماس بگیرید
پوش باتن فلزی سبز اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
پوش باتن فلزی سبز اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
تماس بگیرید
کليد هوایی اشنایدر الکتریک 1600 آمپر سه پل سری NW قدرت قطع 42KA
کليد هوایی اشنایدر الکتریک 1600 آمپر سه پل سری NW قدرت قطع 42KA
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک پلاستیکی آنتنی
لیمیت سوئیچ اشنایدر الکتریک پلاستیکی آنتنی
تماس بگیرید
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای فشاری با عملکرد افقی در یک جهت
لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای فشاری با عملکرد افقی در یک جهت
تماس بگیرید
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل سری NW قدرت قطع 65kA
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل سری NW قدرت قطع 65kA
تماس بگیرید
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل کشویی سری NW قدرت قطع 65kA
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل کشویی سری NW قدرت قطع 65kA
تماس بگیرید
کليد هوایی اشنایدر الکتریک 1250 آمپر سه پل سری NW قدرت قطع 42KA
کليد هوایی اشنایدر الکتریک 1250 آمپر سه پل سری NW قدرت قطع 42KA
تماس بگیرید
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل کشویی سری NW قدرت قطع 42kA
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل کشویی سری NW قدرت قطع 42kA
تماس بگیرید
کليد هوایی اشنایدر الکتریک 1250 آمپر سه پل کشویی سری NW قدرت قطع 65KA
کليد هوایی اشنایدر الکتریک 1250 آمپر سه پل کشویی سری NW قدرت قطع 65KA
تماس بگیرید
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل کشویی سری NW قدرت قطع 100kA
کليد هوایی اشنایدر الکتریک 1000 آمپر سه پل کشویی سری NW قدرت قطع 100kA
تماس بگیرید

نقد و بررسی تخصصی پوش باتن فلزی زرد اشنایدر الکتریک



شستی فشاري

شستی فشاري وسيله ای کنترلي است که براي باز و بسته کردن کنتاکت ها به صورت دستي استفاده مي شود. شستي (پوش باتن) از سری وسايلي است که به کنتاکتورها فرمان مي دهد؛ و به دو صورت شستي وصل (استارت) و شستي قطع (استوپ) درمدار استفاده می شود.

شستي استارت در وصل کردن کنتاکتور به کار می رود و زماني که به شستي فشار وارد مي شود، مدار را وصل و با برداشتن فشار مدار را قطع مي کند.

شستي استوپ وسیله ای براي قطع جريان بوبين کنتاکتور است. اين شستي بر خلاف شستي استارت در حالت معمول بسته است و تنها زماني که به آن فشار وارد شود، قطع شده و با برداشتن دست از روي آن بسته مي شود. زمانی که کنتاکتوري با شستی استوپ فرمان می گیرد مدار قطع شده و کنتاکتور با اتصال دوبارۀ جريان برق، وصل نمي شود مگر اين که دوباره جریان به مدار برگردد به عبارت دیگر مدار دوباره استارت شود.

شستي ها طوري ساخته می شوند که وقتی يک شستي در حالت استارت است، براي مدار ديگر می تواند استوپ باشد.

 شستي هاي فشاري داراي کنتاکت هاي باز (NO) کنتاکت هاي بسته (NC) هستند. در برخی موارد هر دو کنتاکت باز و بسته در یک شستی بکار رفته است. شستي هاي فشاري 22 میلی متری مي تواند حداکثر ۶ مدار را کنترل کند اما شستي هاي فشاري 30 میلی متری در بیشترین حالت ۱۶مدار را کنترل مي کند.

ساختمان شستي ها مجموعه ای از پيستون، فنر باز گرداننده و مجموعه کنتاکت ها است. در شکل زیر يک شستي فشاري باز (NO) به تصویر کشیده شده است که در حالت باز هيچ جرياني از آنها عبور نمي کند. زمانی که  فشار روي شستي قطع شود پيستون به کمک فنر به موقعيت باز بر مي گردد

 شستي هاي بسته (NC) مانند شکل زیر، به منظور باز و بسته کردن يک مدار مورد استفاده قرار مي گيرد. کنتاکت ها به صورت عادي بسته بوده و امکان جاری شدن جريان در مدار کنترل وجود دارد. با فشرده شدن شستي کنتاکت ها باز شده و مانع ورود جریان به مدار کنترل می شود. اين نوع شستي ها از نوع اتصال آنی هستند چون کنتاکت ها تا زمانیکه پيستون فشار داده شود باز است.

فنی
کد فنی XB4BA51
نام اختصاری XB4
نوع ولتاژ 600V
نوع عملکرد بازگشت فنری
تعداد کنتاکتهای کمکی 1NO
نوع کلید پوش باتن
ابعاد
قطر 22 میلی متر
خصوصیات ظاهری
جنس بدنه فلزی
رنگ زرد
محیطی
درجه حفاظت بر حسب IP IP66
