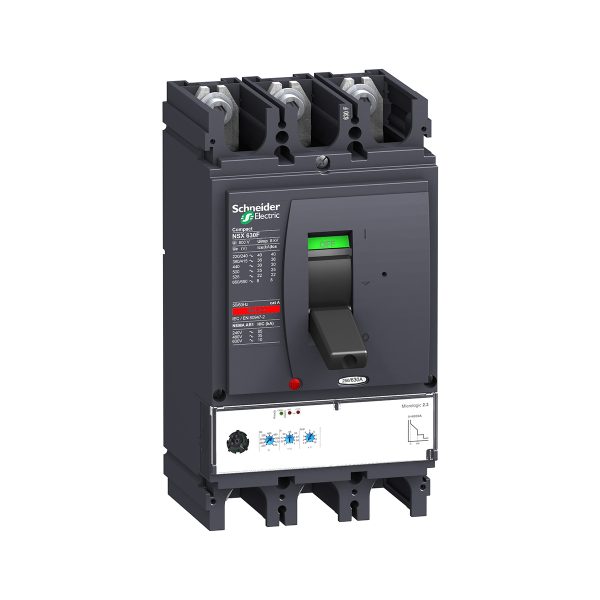

نقد و بررسی تخصصی کليد اتوماتیک اشنایدر سه پل 630 آمپر ظرفیت قطع 50KA
| فنی | |
| سِری ساخت | NSX630N |
| کد فنی | LV432893 |
| نوع محصول | قطع کننده مدار |
| تعداد پل | 3 پل |
| تعداد پل محافظت شده | 3 عدد |
| میزان تحمل ناگهانی ولتاژ [Uimp] | 8 کیلوولت |
| تکنولوژی قطع | الکتریکی |
| کاربرد محصول | توزیعی |
| رنج جریان(آمپر) | 405-630A |
| نوع تنظیم جریان اضافه بار کلید [ Ir] | تنظیمات 9 حالته |
| پشتیبانی نصب | پشت صفحه |
| کد ظرفیت قطع | N |
| رنج تنظیم جریان اضافه بار کلید | 0.9…1 * Io |
| رنج واحد حفاظتی | 630 آمپر |
| دوام الکتریکی | 15000 بار |
| رنج زمان تأخیر کلید [tr] | 16 s 6 x Ir |
| ظرفیت قطع | 50KA |
| واحد تریپ | Micrologic 2.3A |
| رنج ظرفیت قطع سرویس [Ics] | Ics 11 kA 525 V AC 50/60 Hz conforming to IEC 60947-2 |
| نوع تنظیم جریان اتصال کوتاه [Isd] | ثابت |
| رنج تنظیم جریان اتصال کوتاه [Isd] | 1.5…10 *Ir |
| رنج ولتاژ عایق بندی [Ui] | 800V AC 50/60 Hz |
| نوع تنظیم زمان تأخیر جریان اتصال کوتاه | ثابت |
| تنظیم جریان Isd | تنظیمات 9 حالته |
| نام واحد حفاظتی | Micrologic 2.3 |
| دسته بندی حفاظت شوک الکتریکی | Class II |
| فرکانس شبکه | 50/60Hz |
| نوع کنترل | چند وضعیتی |
| نشانگر وضعیت | LED 105 % Ir LED 90 % Ir LED ready |
| حالت نصب | ثابت |
| رنج ولتاژ عملکرد [Ue] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| مدت زمان گارانتی | 12 ماه |
| ابعاد | |
| عرض | 140 میلی متر |
| عمق | 110 میلی متر |
| خصوصیات ظاهری | |
| وزن محصول | 6.2 کیلوگرم |
| اتصالات | |
| پیچ اتصال | 45 میلی متر |
| محیطی | |
| نوع حفاظت | حفاظت اضافه بار (طولانی مدت) |
| درجه حفاظت بر حسب IP | IP40 conforming to IEC 60529 |
| میزان دمای مجاز محیط برای نصب | 70…35- °C |
| میزان دمای مجاز محیط برای نگهداری کالا | 85…55- °C |
| استانداردها | |
| استانداردها | EN/IEC 60947 UL 508 |
