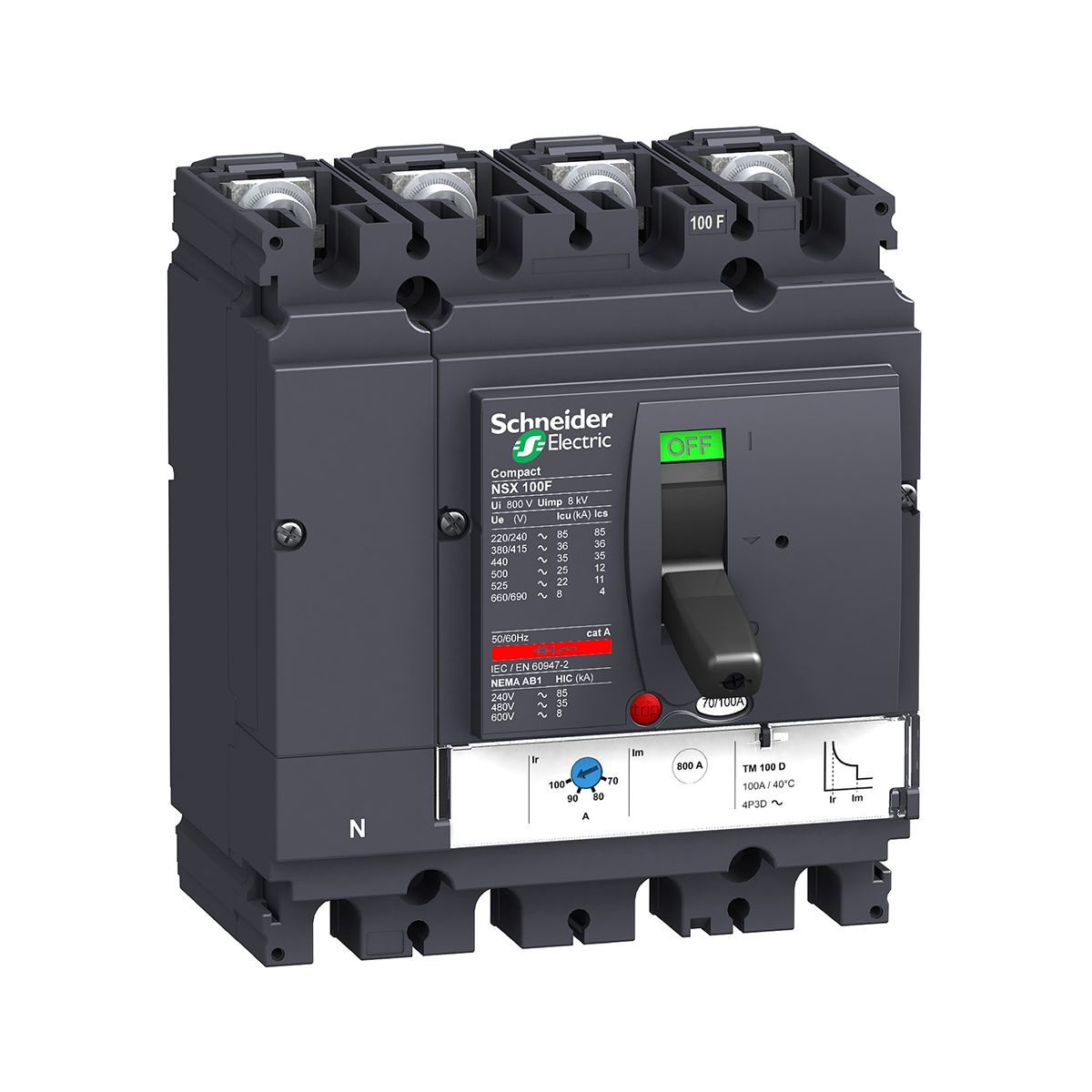

کلید اتوماتیک اشنایدر چهار پل 32 آمپر قدرت قطع ۳۶KA
| مشخصات فنی | |
| سِری ساخت | NSX100 |
| کد فنی | LV429645 |
| نوع محصول | قطع کننده مدار |
| تعداد پل | ۴ پل |
| تعداد پل محافظت شده | ۳ عدد |
| میزان تحمل ناگهانی ولتاژ [Uimp] | ۸ کیلو ولت |
| تکنولوژی قطع | TM-D |
| کاربرد محصول | توزیعی |
| رنج جریان(آمپر) | 24-32A |
| نوع تنظیم جریان اضافه بار کلید [ Ir] | قابل تنظیم |
| پشتیبانی نصب | پشت صفحه |
| کد ظرفیت قطع | (۳۶کیلو آمپر) |
| رنج تنظیم جریان اضافه بار کلید | ۰.۷…۱ * In |
| رنج واحد حفاظتی | حرارتی – مغناطیسی |
| دوام الکتریکی | ۱۰۰۰۰cycles 690 V In conforming to IEC 60947-2 20000cycles 690 V In/2 conforming to IEC 60947-2 30000cycles 440 V In conforming to IEC 60947-2 50000cycles 440 V In/2 conforming to IEC 60947-2 |
| رنج زمان تأخیر کلید [tr] | ۱۵s 6 x Ir 120…400 s 1.5 x In |
| ظرفیت قطع | ۳۶KA |
| واحد تریپ | TM25D |
| رنج ظرفیت قطع سرویس [Ics] | |
| نوع تنظیم جریان اتصال کوتاه [Isd] | ثابت |
| رنج تنظیم جریان اتصال کوتاه [Isd] | ۱۹۰ آمپر |
| رنج ولتاژ عایق بندی [Ui] | ۸۰۰V AC 50/60 Hz |
| نوع تنظیم زمان تأخیر جریان اتصال کوتاه | ثابت |
| تنظیم جریان Isd | ثابت |
| نام واحد حفاظتی | Ics 20 kA 440 V AC 50/60 Hz conforming to IEC 60947-2 Ics 25 kA 380/415 V AC 50/60 Hz conforming to IEC 60947-2 Ics 40 kA 220/240 V AC 50/60 Hz conforming to IEC 60947-2 Ics 7.5 kA 500 V AC 50/60 Hz conforming to IEC 60947-2 |
| دسته بندی حفاظت شوک الکتریکی | Class II |
| فرکانس شبکه | ۵۰/۶۰ Hz |
| نوع کنترل | چند وضعیتی |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| حالت نصب | ثابت |
| رنج ولتاژ عملکرد [Ue] | ۶۹۰V AC 50/60 Hz |
| نوع شبکه | AC |
| دوام مکانیکی | ۵۰۰۰۰ بار |
| مدت زمان گارانتی | ۱۸ماه |
| ابعاد | |
| طول | ۱۶۱ میلی متر |
| عرض | ۱۴۰ میلی متر |
| عمق | ۸۶ میلی متر |
| خصوصیات ظاهری | |
| وزن محصول | ۲.۴ کیلوگرم |
| اتصالات | |
| پیچ اتصال | ۳۵ میلی متر |
| محیطی | |
| نوع حفاظت | (Short-circuit protection (magnetic (Overload protection (thermal |
| درجه حفاظت بر حسب IP | IP40 conforming to IEC 60529 |
| میزان دمای مجاز محیط برای نصب | -۳۵…۷۰ °C |
| میزان دمای مجاز محیط برای نگهداری کالا | -۵۵…۸۵ °C |
| استانداردها | |
| استانداردها | EN/IEC 60947 |
