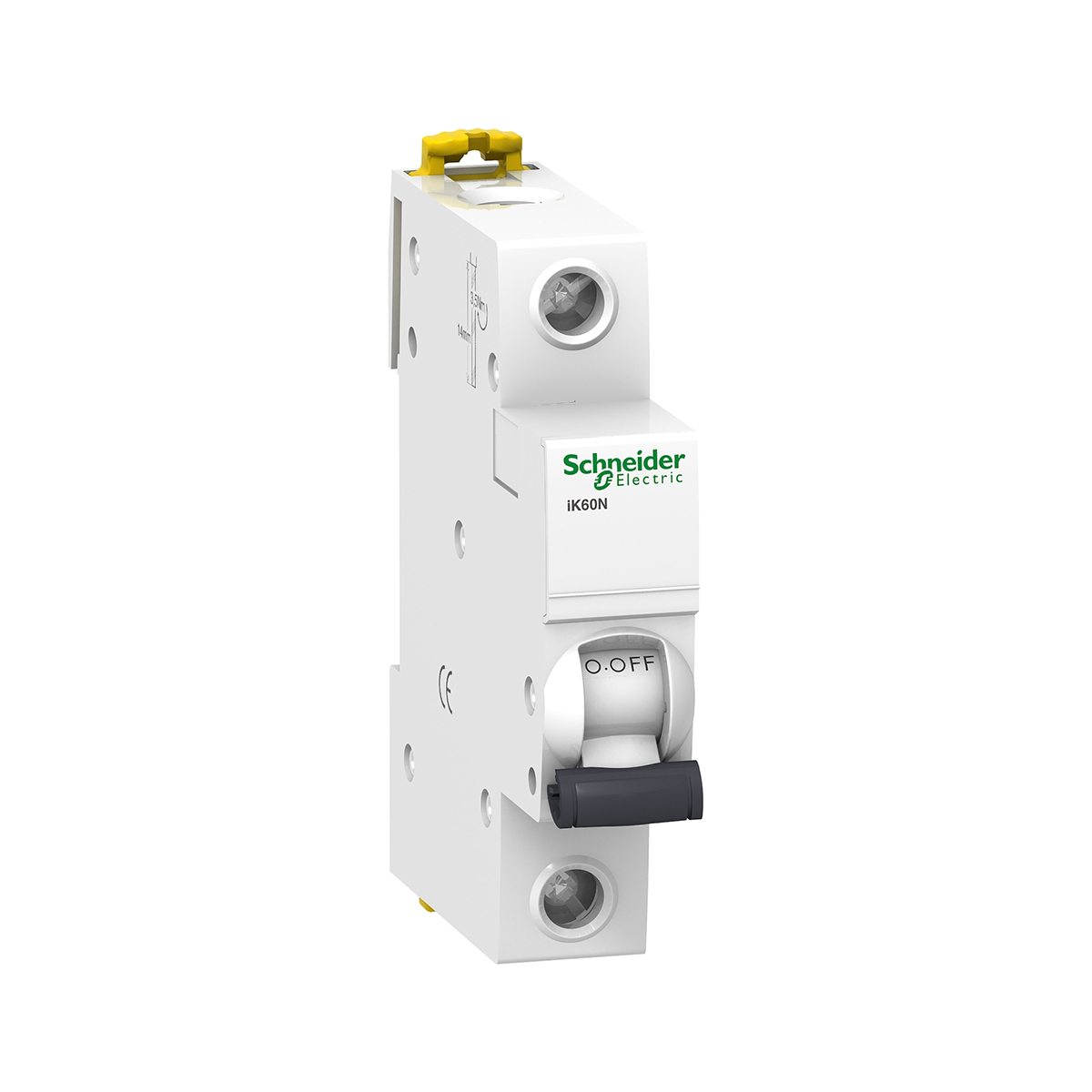

کلید مينياتوری تک پل 2 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 2 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 40 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 40 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 32 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 32 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری دو پل 32 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 32 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 16 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 16 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری دو پل 25 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 25 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری دو پل 4 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 4 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری چهار پل 16 آمپر اشنایدر الکتریک
کلید مينياتوری چهار پل 16 آمپر اشنایدر الکتریک
تماس بگیرید

نقد و بررسی تخصصی کلید مينياتوری تک پل 10 آمپر اشنایدر الکتریک

miniature circuit breaker – iK60N – 1P – 10 A – C curve



 کلید مينياتوری تک پل 10 آمپر

A9K24110

کلیدهای مینیاتوری از انواع کلیدهای فشار ضعیف هستند که معمولاً در جریان های پایین و در تابلو های روشنایی و تابلوهای توزیع با توان کم و یا جهت حفاظت مدارات کنترل و فرمان تجهیزات و تأسیسات برقی مورد استفاده قرار می گیرند. حداکثر جریان نامی کلیدهای مینیاتوری اشنایدر برابر 63 آمپر است.

کلید مینیاتوری مدل 24401 که در سری کلیدهای مینیاتوری اشنایدر C60N قرار می گیرد، کلید تک پل با جریان نامی 10 آمپر در دمای 30 درجه سانتی گراد است. هم چنین در مورد قدرت قطع این کلیدها باید گفت مطابق با استاندارد IEC60898، برای این کلیدها قدرت قطعی معادل 6 کیلو آمپر در نظر گرفته شده است. کلید مدل 24401 اشنایدر در دسته کلاس C قرار می گیرد و مناسب حفاظت موتوری است.

کلید مینیاتوری به طور خودکار هنگام بروز شرایط غیر طبیعی مدار شامل اضافه بار و اتصال کوتاه، مدار را قطع می کند. کلیدهای مینیاتوری از نظر حفاظت نسبت به فیوزها دقت عمل بیشتری دارند و از این نظر است که می گویند فیوز حساسیت کمتری نسبت به کلید مینیاتوری دارد.

مزیت دیگر کلید مینیاتوری این است که هنگام بروز مشکل در مدار، طی ضربه ای تریپ کرده و قطع می شود و مشخص می شود کدام ناحیه از مدار الکتریکی خطا رخ داده و دارای مشکل است. اما در مورد فیوز در همین شرایط باید سیم فیوز کنترل شود و یا کل فیوز قطع شده و مدار به طور کلی بررسی گردد.

کلیدهای مینیاتوری پس از قطع آسیب نمی بینند و می توان پس از رفع عیب به سرعت مدار را مجدد و بدون هزینه وصل کرد. این در حالی است که تعمیر فیوز امکان پذیر نیست و نیاز به باز شدن فیوز و جای گزینی یک فیوز جدید دیگر در مدار است.

کلید مینیاتوری دو عمل کنترل و حفاظت را هم زمان با هم انجام می‌دهد و از این نظر مشابه یک کلید به انضمام یک فیوز عمل می کند.



فنی
کد فنی A9K24110
نام اختصاری C60N
تعداد پل تک پل
نوع ولتاژ AC/DC
کاربرد محصول مخصوص سیستم موتوری C curve
رنج جریان(آمپر) 10A 30 °C
ولتاژ کاری 440VAC
محدودیت تریپ مغناطیسی In * 5…10
ظرفیت قطع 3kA Icu IEC 60947-2 400…415 V AC 6kA Icn IEC 60898 230…400 V AC 10kA Icu IEC 60947-2 230…240 V AC 15kA Icu IEC 60947-2 60 V DC 20kA Icu IEC 60947-2 130 V AC
رنج ظرفیت قطع سرویس [Ics] 2,25kA IEC 60947-2 400…415 V AC 6kA IEC 60898 230…400 V AC 7,5kA IEC 60947-2 230…240 V AC 15kA IEC 60947-2 130 V AC
رنج ولتاژ عایق بندی [Ui] 500V AC IEC 60947-2
میزان تحمل ناگهانی ولتاژ 6kV IEC 60947-2
نمایش دهنده حالت اتصال دارد
حالت نصب ثابت
دوام مکانیکی 20000 بار
میزان گشتاور 2N.m
مدت زمان گارانتی 12 ماه
خصوصیات ظاهری
وزن محصول 0,12kg
اتصالات
پیچ اتصال 2 پیچ 9 میلیمتری
اتصالات – ترمینال ها 16mm² انعطاف پذیر ، 25mm² غیرقابل انعطاف
محیطی
استاندارد مناطق گرمسیری 2IEC 60068-1
ارتفاع مجاز برای نصب 2000 متر
میزان دمای مجاز محیط برای نصب 60 تا 25- درجه سانتیگراد
میزان دمای مجاز محیط برای نگهداری کالا 70 تا 40- درجه سانتیگراد
استانداردها
استانداردها IEC 60898 IEC 60947-2
