نقد و بررسی تخصصی کلید مينياتوری دو پل 10 آمپر اشنایدر الکتریک

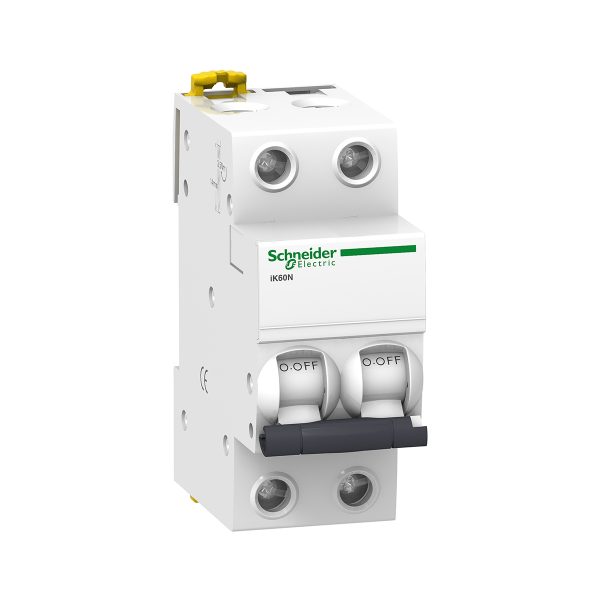

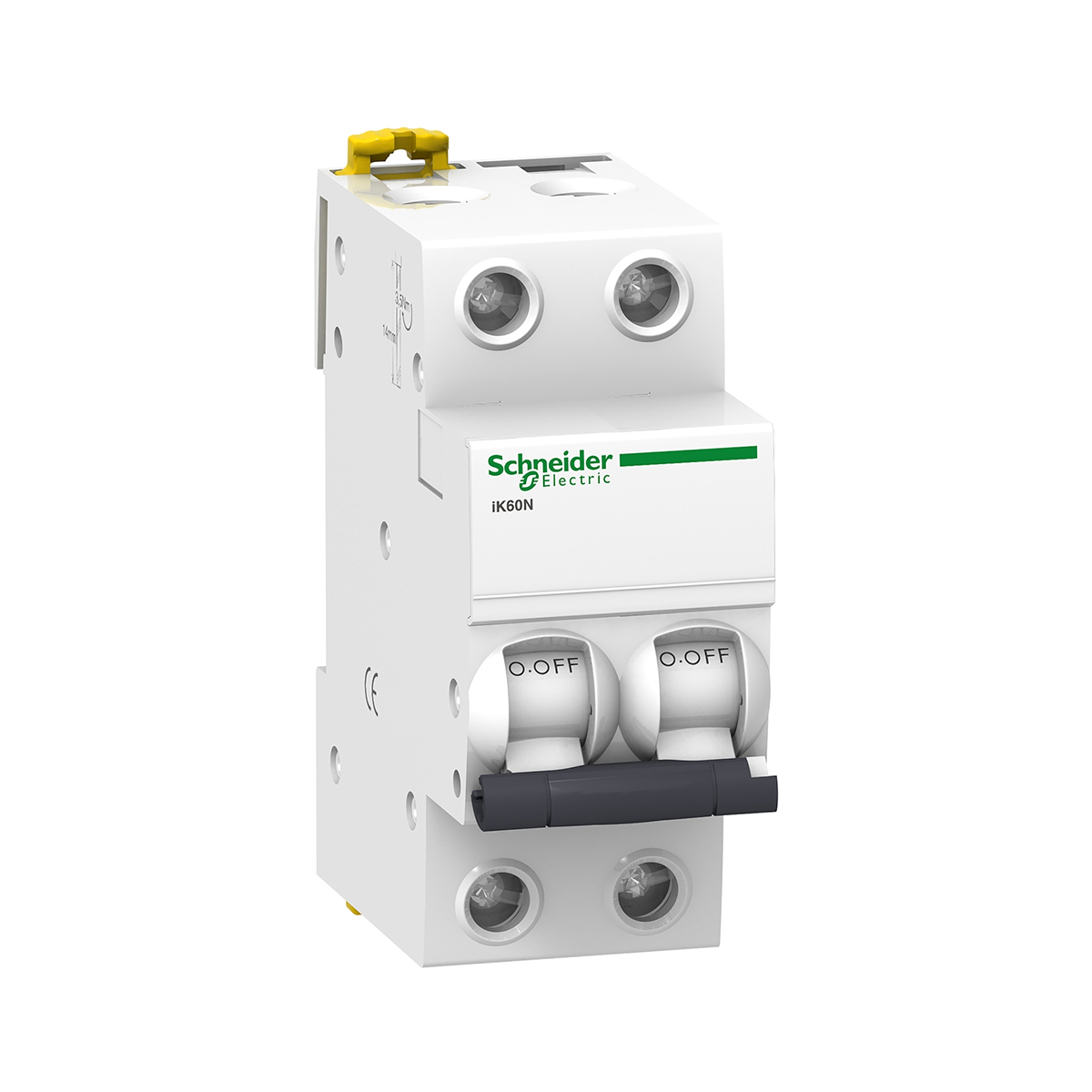

miniature circuit breaker – iK60N – 2P – 10 A – C curve





کلید مينياتوری دو پل 10 آمپر

A9K24210

کلید مینیاتوری نوعي كليد اتوماتيك يا خودكار است و از دو قسمت رلۀ جريان مغناطيسي (رلۀ جريان زياد با عمل كرد سريع)، رلۀ حرارتي يا رلۀ بيمتال (رلۀ جريان زياد با عمل كرد تأخيري) تشكيل شده است. اين كليدها براي جريان هاي نامي كم و تا 63 آمپر توليد مي شوند.کلیدهای مینیاتوری به منظور حفاظت در برابر اضافه بار و اتصال كوتاه در نظر گرفته شده اند كه به طور معمول مشخصات مربوط به اين حفاظت ها غير قابل تنظيم هستند. اين كليدها داراي قدرت قطع پاييني نسبت به بقيه كليدهاي اتوماتیک کمپکت هستند.

کلید مینیاتوری اشنایدر مدل 24336، یک کلید 10 آمپر دو پل از سری کلیدهای مینیاتوری C60N  اشنایدر است. ولتاژ عملکرد این کلید 440 ولت AC  و میزان تحمل ولتاژ ضربه آن برابر 6 کیلو ولت است. هم چنین مورد دیگری که در کاتالوگ این محصول ذکر شده است، رنج ولتاژ عایق بندی کلید است که این پارامتر معادل 500 ولت در شبکه AC  است.

بزرگترین جریان اتصال کوتاه برای هر کلید از اتصال کوتاه در ترمینال های آن (پشت کلید) به دست می آید و این جریان در انتخاب قدرت قطع کلید مینیاتوری تعیین کننده است. به طور مثال در پشت کلید مینیاتوری فاز به نول وصل شود بزرگ ترین جریان اتصال کوتاه ایجاد می شود. جریان قدرت قطع کلید مینیاتوری باید از ماکزیمم جریان اتصال کوتاه عبوری از کلید بزرگ تر باشد. قدرت قطع این دسته از کلیدهای مینیاتوری 6 کیلو آمپر است.

فنی
سِری ساخت C60
کد فنی A9K24210
نام اختصاری C60N
کاربرد مداری توزیع
رنج جریان نامی [In] 10 آمپر
تعداد پل دو پل
تعداد پل محافظت شده 1 عدد
نوع ولتاژ AC/DC
میزان تحمل ناگهانی ولتاژ [Uimp] 6kV conforming to IEC 60947-2
تکنولوژی قطع حرارتی – مغناطیسی
کاربرد محصول مخصوص سیستم موتوری C curve
موقعیت نصب چپ
پشتیبانی نصب ریل 35 میلی متری
رنج ظرفیت قطع سرویس [Ics] Ics 4.5 kA 440 V AC conforming to IEC 60947-2 Ics 6 kA 400 V AC conforming to IEC 60898 Ics 7.5 kA 400…415 V AC conforming to IEC 60947-2 Ics 15 kA 230…240 V AC conforming to IEC 60947-2
محدودیت تریپ مغناطیسی 10…5 * ln
ظرفیت قطع Icn 6 kA at 400 V AC conforming to IEC 60898 Icu 20 kA at 230…240 V AC conforming to IEC 60947-2 Icu 10 kA at 400…415 V AC conforming to IEC 60947-2 Icu 6 kA at 440 V AC conforming to IEC 60947-2 Icu 20 kA at 125 V DC conforming to IEC 60947-2
رنج ولتاژ عایق بندی [Ui] 500V AC conforming to IEC 60947-2
نوع کنترل عملکرد دستی
نشانگر وضعیت نشانگر قطع
حالت نصب ثابت
رنج ولتاژ کاری [Ue] 440 ولت AC
کد منحنی C
دوام مکانیکی 20000 بار
میزان گشتاور 2 نیوتن متر
مدت زمان گارانتی 12 ماه
خصوصیات ظاهری
وزن محصول 0.24 کیلو گرم
اتصالات
پیچ اتصال 4 عدد
نمایشگر حالت اتصال دارد
اتصالات – ترمینال ها Tunnel type terminals 16 mm² flexible Tunnel type terminals 25 mm² rigid
