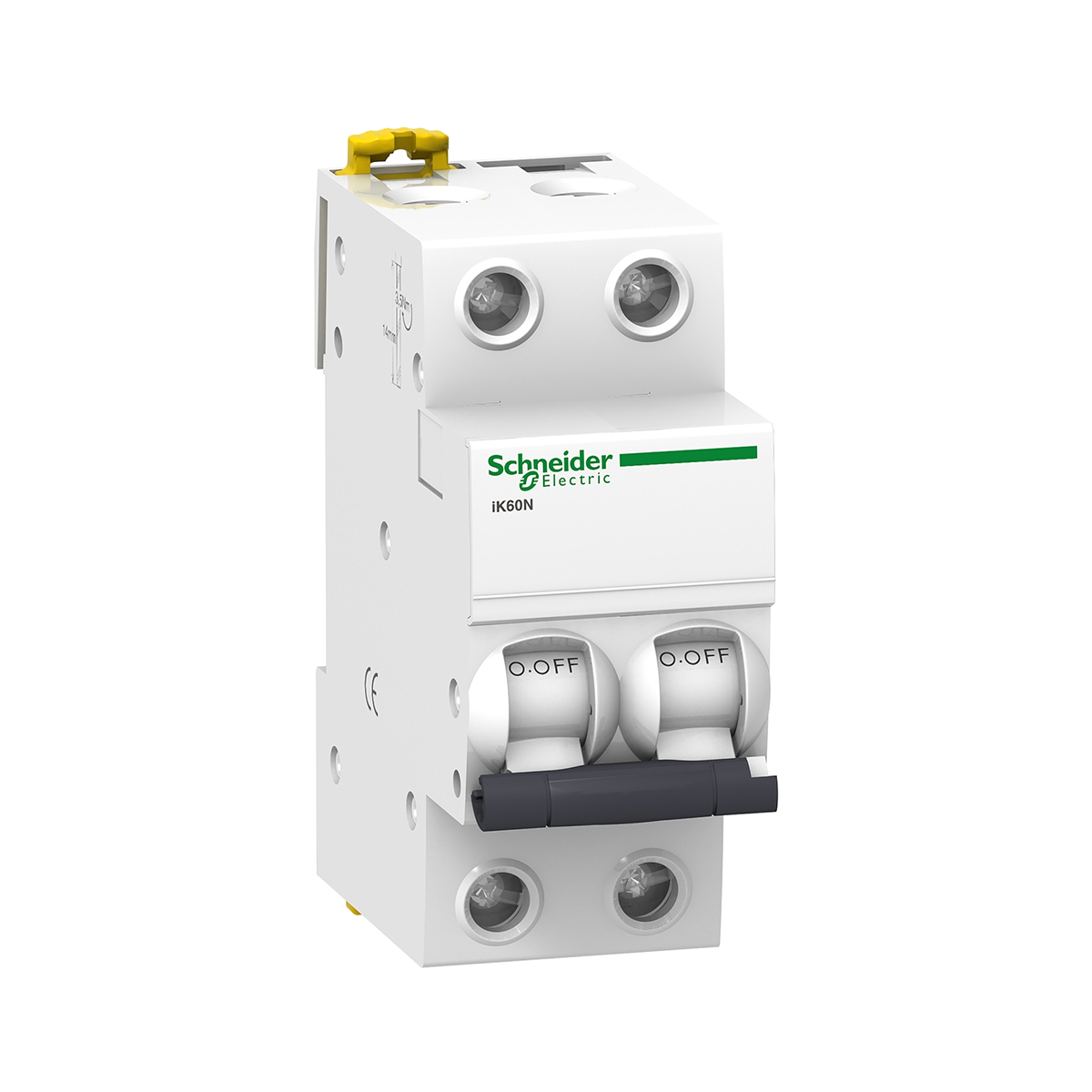

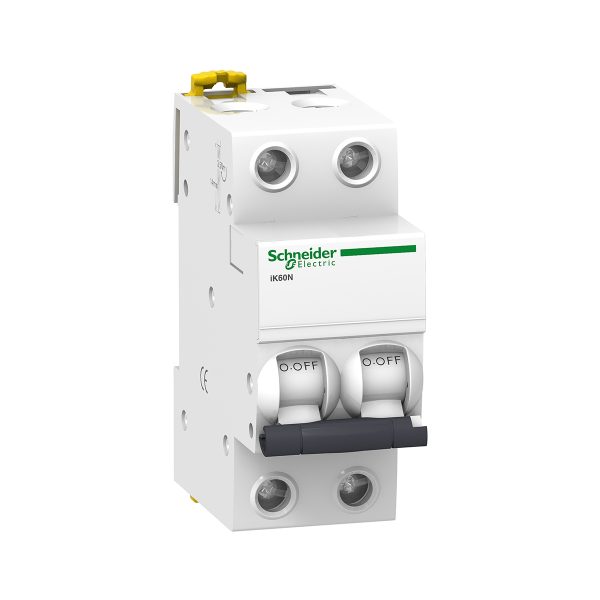

کلید مينياتوری دو پل 16 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 16 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 20 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 20 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری سه پل 4 آمپر اشنایدر الکتریک
کلید مينياتوری سه پل 4 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 6 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 6 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری دو پل 25 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 25 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 32 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 32 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 10 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 10 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری چهار پل 16 آمپر اشنایدر الکتریک
کلید مينياتوری چهار پل 16 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 16 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 16 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 63 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 63 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری دو پل 2 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 2 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 50 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 50 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 25 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 25 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری دو پل 4 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 4 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری تک پل 40 آمپر اشنایدر الکتریک
کلید مينياتوری تک پل 40 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری دو پل 6 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 6 آمپر اشنایدر الکتریک
تماس بگیرید
کلید مينياتوری دو پل 20 آمپر اشنایدر الکتریک
کلید مينياتوری دو پل 20 آمپر اشنایدر الکتریک
تماس بگیرید

نقد و بررسی تخصصی کلید مينياتوری دو پل 40 آمپر اشنایدر الکتریک

miniature circuit breaker – iK60N – 2P – 40 A – C curve



کلید مينياتوری  دو پل 40 آمپر

A9K24240

کلید مینیاتوری به عنوان قطع کننده مدار، یک قطعه الکترومکانیکی است که با افزایش جریان و رسیدن به جریان تعیین شده مدار را قطع می کند. پس از عملکرد کلید مینیاتوری به دلایل اضافه بار یا اتصال کوتاه، می توان وضعیت کلید را به طور دستی تغییر و در حالت ابتدایی قرار داد.

دقت در انتخاب کلید مینیاتوری به منظور عملکرد صحیح و دقیق در یک کاربرد خاص، امری است مهم تا بتوان حفاظت قابل اطمینان در برابر اضافه بار و اتصال کوتاه را تضمین نمود. اگر انتخاب کلید بر اساس قواعد و الزامات در مدار نباشد، امکان ایجاد تریپ های ناخواسته و نادرست فراهم می شود.

در صورتی که کلید مینیاتوری با جریان نامی کمتر از جریان نامی بار باشد، تریپ های مکرر رخ می دهد و در رسیدن جریان به بار متصل به آن وقفه و تأخیر ایجاد می شود. در صورتی که جریان نامی کلید مینیاتوری بیشتر از جریان بار باشد، بار متصل به آن به خوبی محافظت نمی شود و در این صورت حتی در زمانی که بار، جریان اضافه ای بکشد، کلید مینیاتوری عمل نخواهد کرد. بنابراین از عوامل مؤثر در انتخاب کلید مینیاتوری جریان نامی و کلاس کاری آن هاست. MCB اشنایدر مدل 24341 از جمله کلیدهای مینیاتوری اشنایدر سری C60N، با جریان نامی 40 آمپر و کلاس C با محدوده تریپ مغناطیسی 5 تا 10 برابر جریان نامی است.

 مقایسه کلید مینیاتوری (MCB) و کلید اتوماتیک:

کلید اتوماتیک نیز مانند کلید مینیاتوری مدار را در برابر اضافه بار و اتصال کوتاه محافظت می کند با این تفاوت که محدوده جریان نامی کلیدهای اتوماتیک بسیار بزرگ تر از کلیدهای مینیاتوری است. از این رو کلیدهای اتوماتیک بیشتر کاربرد صنعتی دارند و MCB با جریان پایین تر بیشتر در ساختمان های مسکونی کاربرد دارد.

تفاوت دیگر آن ها قدرت قطع بالای کلیدهای اتوماتیک است. کلیدهای مینیاتوری محدوده قدرت قطع بسیار پایین تر و محدودتری دارند. هم چنین کلیدهای اتوماتیک کلیدهای سه حالته هستند (حالات وصل، قطع اتوماتیک، قطع دستی).

در ضمن قیمت کلیدهای اتوماتیک در مقایسه با قیمت کلید مینیاتوری بالاتر است.

لازم به ذکر است کلیدهای اتوماتیک علاوه بر رله شنت و رله آندر ولتاژ، تجهیزات جانبی دیگری را هم پشتیبانی می کنند و ابعاد بزرگتری نسبت به MCB دارند.



فنی
سِری ساخت C60
کد فنی A9K24240
نام اختصاری C60N
کاربرد مداری توزیع
رنج جریان نامی [In] 40 آمپر
تعداد پل دو پل
تعداد پل محافظت شده 1 عدد
نوع ولتاژ AC/DC
میزان تحمل ناگهانی ولتاژ [Uimp] 6kV conforming to IEC 60947-2
تکنولوژی قطع حرارتی – مغناطیسی
کاربرد محصول مخصوص سیستم موتوری C curve
پشتیبانی نصب ریل 35 میلی متری
محدودیت تریپ مغناطیسی 10…5 * ln
ظرفیت قطع Icn 6 kA at 400 V AC conforming to IEC 60898 Icu 20 kA at 230…240 V AC conforming to IEC 60947-2 Icu 10 kA at 400…415 V AC conforming to IEC 60947-2 Icu 6 kA at 440 V AC conforming to IEC 60947-2 Icu 20 kA at 125 V DC conforming to IEC 60947-2
رنج ظرفیت قطع سرویس [Ics] Ics 4.5 kA 440 V AC conforming to IEC 60947-2 Ics 6 kA 400 V AC conforming to IEC 60898 Ics 7.5 kA 400…415 V AC conforming to IEC 60947-2 Ics 15 kA 230…240 V AC conforming to IEC 60947-2
رنج ولتاژ عایق بندی [Ui] 500V AC conforming to IEC 60947-2
نمایش دهنده حالت اتصال دارد
نوع کنترل عملکرد دستی
نشانگر وضعیت نشانگر قطع
حالت نصب ثابت
رنج ولتاژ کاری [Ue] 440 ولت AC
کد منحنی C
دوام مکانیکی 20000 بار
میزان گشتاور 2 نیوتن متر
مدت زمان گارانتی 12 ماه
خصوصیات ظاهری
وزن محصول 0.24 کیلوگرم
اتصالات
پیچ اتصال 4 عدد
اتصالات – ترمینال ها Tunnel type terminals 16 mm² flexible Tunnel type terminals 25 mm² rigid
