نقد و بررسی تخصصی کلید مينياتوری چهار پل 16 آمپر اشنایدر الکتریک

کلید مینیاتوری به عنوان وسیله حفاظتی قطع کننده تأخیردار محسوب می شود که زمان قطع و تریپ این کلیدها به دامنه اضافه جریان آن ها بستگی دارد

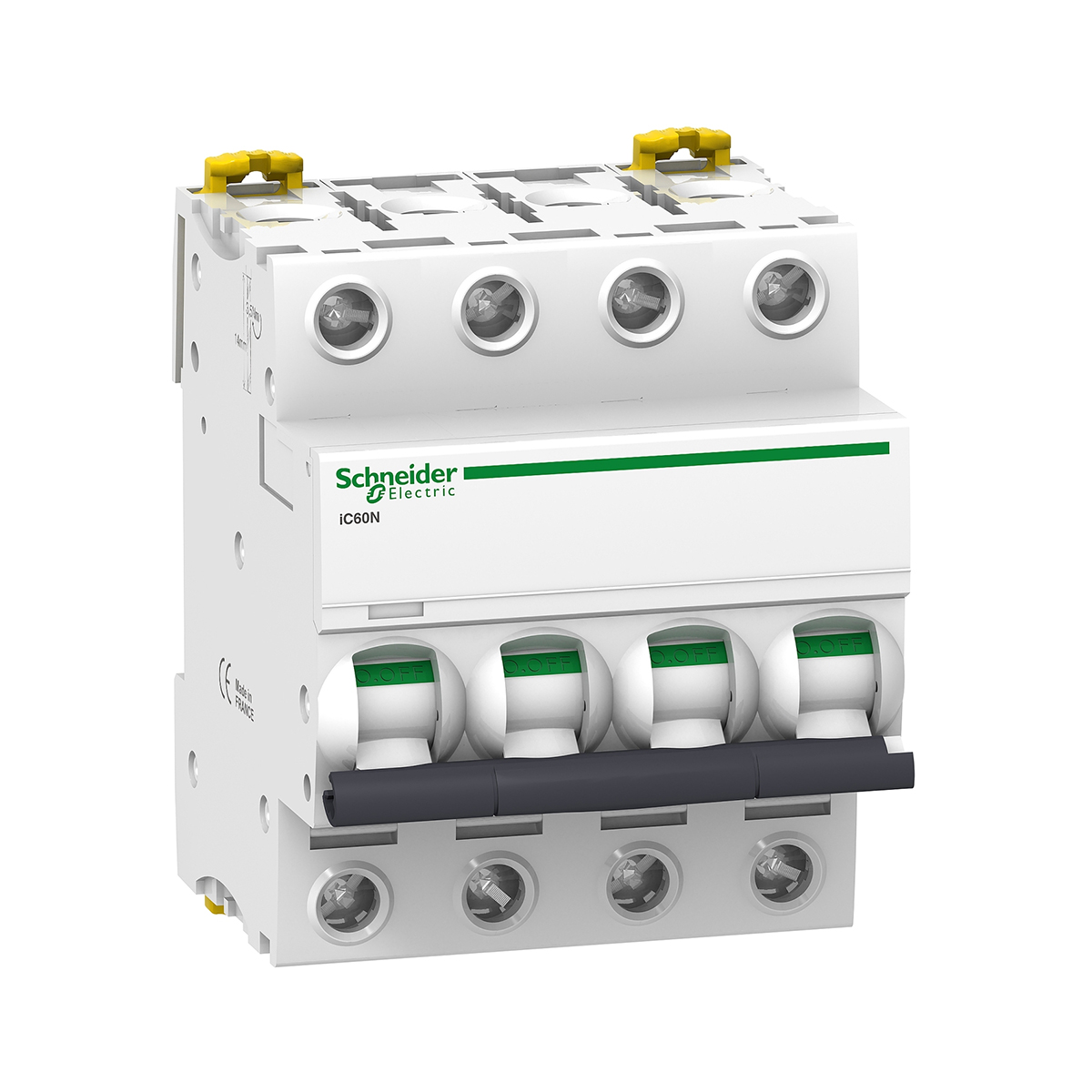

کلید مينياتوری چهار پل 16 آمپر



کلید مينياتوری چهار پل 16 آمپر اشنایدر الکتریک

 کلید مینیاتوری به عنوان وسیله حفاظتی قطع کننده تأخیردار محسوب می شود که زمان قطع و تریپ این کلیدها به دامنه اضافه جریان آن ها بستگی دارد. به عبارت دیگر هنگامی که اضافه جریان به مدت طولانی موجب خطر در مدار مورد حفاظت باشد، کلید مینیاتوری فعال می شود. به همین دلیل کلیدهای مینیاتوری در مقابل جریان های راه اندازی موتور و سوئیچ زنی های با جریان بالا تریپ انجام نمی دهند و تنها در صورت خطا و اتصال کوتاه عمل می کنند.

   در صورتی که خطا در یک فاز رخ دهد، کل مدار محافظت شده توسط  MCB، قطع می شود. زیرا به طور معمول از کنار هم قرار گرفتن کلیدهای مینیاتوری مدل های دو پل، سه پل و چهار پل تولید می شوند و از این رو جدا سازی کامل جریان خطا فراهم می شود.

miniature-circuit-breaker

کلید مینیاتوری اشنایدر مدل 24363، از جمله کلیدهای 4 پل سری C60N اشنایدر است که جریان نامی آن 16 آمپر در نظر گرفته شده و قدرت قطع آن معادل جریان 6 کیلو آمپر در ولتاژ 400 ولت AC است.

   تکنولوژی قطع کلید مینیاتوری، تکنولوژی حرارتی- مغناطیسی است. هر کلید منحنی قطع مربوط به خود را دارد. این کلید 4 پل اشنایدر در طبقه کلیدهای کلاس C با محدوده تریپ مغناطیسی 5 تا 10 برابر جریان نامی قرار می گیرد.

miniature-circuit-breaker

   عملکرد کلید مینیاتوری یکی بر اساس اثر حرارتی جریان برق و دیگری بر مبنای اثر الکترومغناطیسی است.

   عملکرد حرارتی MCB: قسمتی از کلید شامل یک نوار بی متال (نواری با دو فلز مختلف) است که به طور معمول از جنس برنج و فولاد هستند و در راستای هم متصل شده اند. با افزایش جریان اضافه و مدت دار، حرارت ناشی از آن باعث خم شدن بی متال و آزاد شدن دستگیره تریپ و جدا شدن کنتاکت ها از هم و نهایتاً باز شدن اتصالات کلید و قطع مدار می شود.

فنی
سِری ساخت C60
کد فنی A9F74416
نام اختصاری C60N
کاربرد مداری توزیع
رنج جریان نامی [In] 16 آمپر
تعداد پل چهار پل
تعداد پل محافظت شده 4 عدد
نوع ولتاژ AC/DC
میزان تحمل ناگهانی ولتاژ [Uimp] 6kV conforming to IEC 60947-2
تکنولوژی قطع حرارتی – مغناطیسی
کاربرد محصول مخصوص سیستم موتوری C curve
موقعیت نصب چپ
پشتیبانی نصب ریل 35 میلی متری
محدودیت تریپ مغناطیسی 10…5 * ln
ظرفیت قطع Icn 6 kA at 400 V AC conforming to IEC 60898 Icu 20 kA at 230…240 V AC conforming to IEC 60947-2 Icu 10 kA at 400…415 V AC conforming to IEC 60947-2 Icu 6 kA at 440 V DC conforming to IEC 60947-2 Icu 40 kA at 250 V DC conforming to IEC 60947-2
رنج ظرفیت قطع سرویس [Ics] Ics 6 kA 400 V AC conforming to IEC 60898 Ics 7.5 kA 400…415 V AC conforming to IEC 60947-2 Ics 15 kA 230…240 V AC conforming to IEC 60947-2
رنج ولتاژ عایق بندی [Ui] 500V AC conforming to IEC 60947-2
نمایش دهنده حالت اتصال دارد
نوع کنترل عملکرد دستی
نشانگر وضعیت نشانگر قطع
حالت نصب ثابت
رنج ولتاژ کاری [Ue] 440 ولت AC
کد منحنی C
دوام مکانیکی 20000 بار
میزان گشتاور 3.5 نیوتن متر
مدت زمان گارانتی 12 ماه
خصوصیات ظاهری
وزن محصول 0.48 کیلوگرم
اتصالات
پیچ اتصال 8 عدد
اتصالات – ترمینال ها Tunnel type terminals 25 mm² flexible Tunnel type terminals 35 mm² rigid
