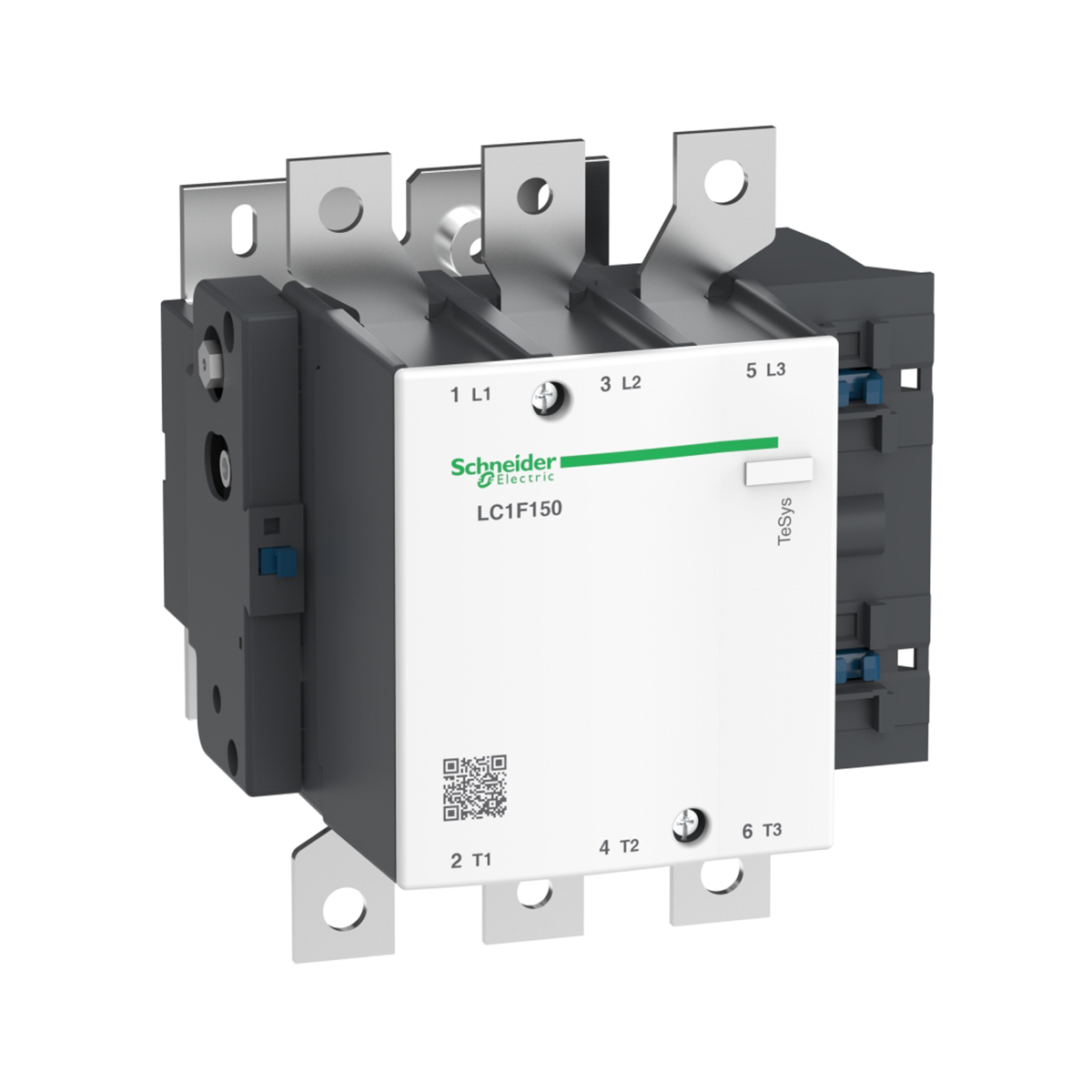

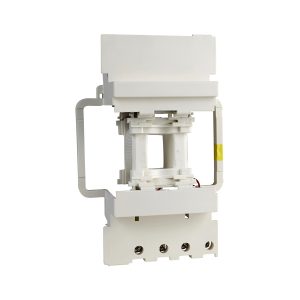

کنتاکتور اشنایدر 150 آمپر 220 ولت با فرکانس 40 تا 400 هرتز

تجهیزات کنترل کننده کنتاکتور (کلید مغناطیسی)

کنتاکتورها از انواع کلید های مغناطیسی هستند که با اعمال جریان الکتریکی به قسمت تحریک آن ها (فرمان وصل به کلید توسط جریان الکتریکی) عمل می کنند و تعدادی کنتاکت های باز را بسته و تعدادی کنتاکت های بسته را باز می کنند.

 طرز کار کنتاکتور

زمانی که بوبین کنتاکتور تحریک شود فوران مغناطیسی ایجاد شده در قسمت بوبین، قسمت متحرک را به قسمت ثابت جذب نموده و پلاتین های کنتاکتور به یکدیگر جذب شده کنتاکتور وصل می شود.

کنتاکتورهای سه پل دارای سه تیغۀ اصلی است تعدادی کنتاکت کمکی باز و بسته هستند. تیغه های اصلی برای قطع و وصل مسیر  اصلی جریان (مدار قدرت) و کنتاکت های کمکی در مدار فرمان به کار می روند. برای تشخیص تیغه های کنتاکتور و کنتاکت های باز و بسته از یک سری شماره به شرح زیر استفاده می شود:

کنتاکت های اصلی (تیغه ها) را با یک شماره نام گذاری می کنند. (از 1 الی 6)

کنتاکت های کمکی باز را با دو شماره مشخص می کنند به طوری که شماره سمت راست آن ها 3 و 4 است.

کنتاکت های کمکی بسته را با دو شماره مشخص می کنند به طوری که شماره سمت راست آن 1 و 2 است.

دو سر بوبین کنتاکتور را با A1 و A2 نشان می دهند.
