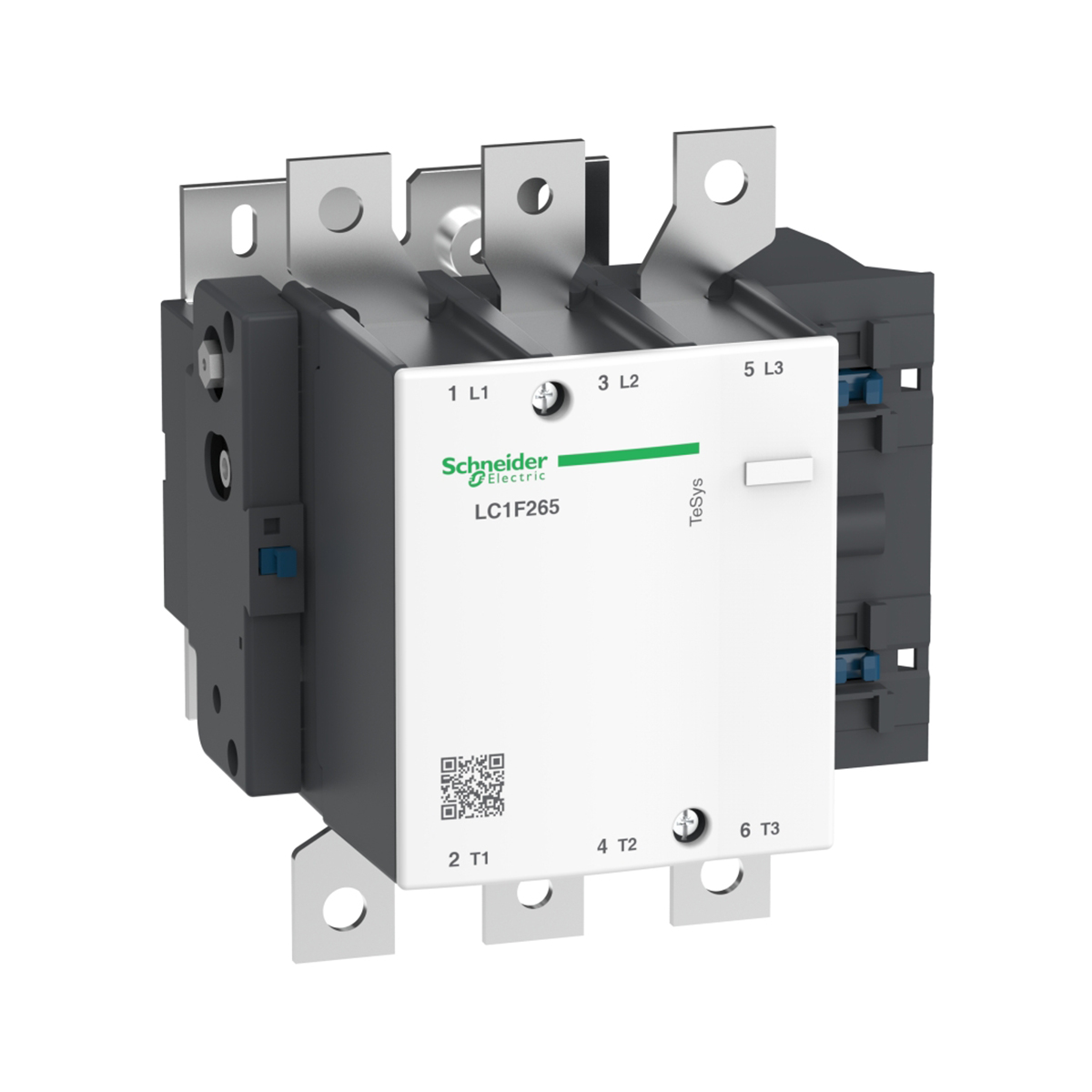

کنتاکتور اشنایدر 265 آمپر220 ولت سری F

به طور کلی ساختار داخلی کنتاکتور اشنایدر از دو هستۀ ثابت و متحرک ساخته شده و هستۀ ثابت آن در یک سیم پیچ محصور است و بین هستۀ ثابت و هستۀ متحرک آن فنری قرار دارد. هنگام اتصال سیم پیچ به جریان الکتریکی میدان مغناطیسی در آن ایجاد می شود و هستۀ متحرک را به سمت خود جذب می کند و در لحظۀ قطع جریان الکتریکی هستۀ متحرک توسط فنر به حالت اولیه باز می گردد. این ساختار به کنتاکتور کمک می نماید که بتواند فرمان قطع و وصل را در مدار ایجاد کند. سیم پیچ کنتاکتور  LC1F265M7با ولتاژ 220 ولت تحریک می شود و جریان 265 آمپر را در مدار برقرار می سازد.

   ترمینال های 1A و 2A روی هستۀ متحرک کنتاکتور متصل اند و سه عدد از آنها در مدار قدرت و بقیه در مدار فرمان استفاده می گردد کنتاکت های قدرت در حالت معمولی باز است و در زمان اتصال بسته می‌شود.

   ویژگی های منحصر بفرد کنتاکتور نسبت به کلیدهاي دستی:

1-    می توان مصرف کننده را از راه دور کنترل کرد.

2-    کنتاکتورها از حفاظت بالایی برخوردار هستند.

3-     سرعت قطع و وصل بالا و استهلاک آن پایین است.

4-    مصرف کننده بوسیلۀ آن از چند محل کنترل می شود.

5-    طراحی مدار فرمان اتوماتیک براي مراحل متفاوت کار مصرف کننده امکان پذیر است.

6-     هنگام قطع و وصل کنتاکت ها در کنتاکتورها ساییدگی مکانیکی و جود ندارد در نتیجه بازدهی آن بالا است.

7-    زمانی که برق مدار قطع می شود جریان مصرف کننده توسط کنتاکتور قطع می شود و دستگاه نیاز به استارت مجدد دارد. درنتیجه از خطر اتصال ناگهانی برق مدار جلوگیري می شود.
