نقد و بررسی تخصصی کنتاکتور اشنایدر 65 آمپر 220 ولت AC

روش نصب کنتاکتور

در نمایِ بیرونی این دستگاه فقط تعدادی پیچ می بینید که محل اتصال سیم های برق هستند. ولی در داخل این دستگاه قطعاتی به شرح زیر قرار گرفته است که برای آشنایی با روش نصب کنتاکتور ابتدا باید با این اجزای داخلی و نحوه عملکرد آنها آشنا شوید.

  1. بوبین -بوبین یک سیم پیچ است که وقتی به آن برق وصل می‌کنیم، حالت آهنربایی پیدا می کند-.
  2. هسته ثابت فلزی
  3. هسته متحرک فلزی
  4. فنر بازگشت هسته متحرک
  5. سه تیغه به نام تیغه های قدرت که در حالت عادی باز هستند.
  6. تیغه کمکی NO -که در حالت عادی باز است و تیغه کمکی NC -که در حالت عادی بسته است. البته خیلی از کنتاکتورها تیغه کمکی NO و NC ندارند و باید بصورت یک قطعه جداگانه آنها را از بازار تهیه کنید و روی کنتاکتور سوار کنید.

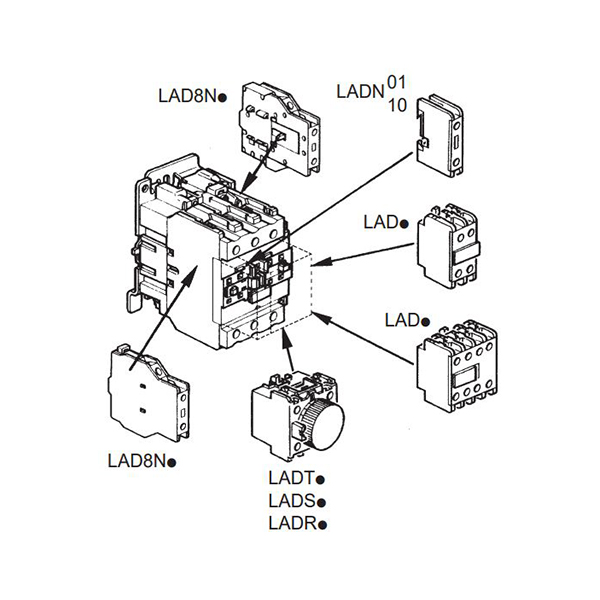

    تصویر یک تیغه کمکی با ۲ تیغه NO و ۲ تیغه NC را در زیر مشاهده می کنید. در پشت این قطعه یک گیره کوچک وجود دارد که از طریق آن براحتی به جلوی کنتاکتور می‌چسبد.

عملکرد کنتاکتور به این صورت است که یک بوبین در داخل آن قرار گرفته و وقتی ما یک جریان ضعیف را به این بوبین وصل می کنیم، این قطعه حالت آهنربایی پیدا کرده و یک هسته متحرک فلزی را به سمت خود جذب می کنند و حرکت این هسته متحرک به سمت بوبین باعث برخورد یکسری کنتاکت های فلزی در داخل کنتاکتور می شود.

کنتاکتور ۳ فاز :

ابتدا به آموزش کنتاکتور ۳ فاز می پردازیم. زیرا بیشترین استفاده را در بازار دارد و به راحتی پیدا می شود.
برای چند ثانیه به تصویر متحرک زیر نگاه کنید. با توجه به این تصویر مراحلی را که در داخل کنتاکتور ۳ فاز اتفاق می افتد بررسی می کنیم.

  1. در مرحله اول، یک کلید یک پل جریان سیم فاز را به سمت بوبین برقرار می‌کند.
  2. با این عمل، بوبین حالت آهنربایی پیدا کرده و یک هسته فلزی متحرک را به سمت خود جذب می کند.
  3. با حرکت هسته متحرک به سمت بوبین، یکسری کنتاکت -تیغه- فلزی با هم تماس پیدا می کنند که تیغه های قدرت و تیغه های NO از این دسته اند. البته با این عمل یکسری کنتاکت های فلزی هم هستند که تماس خود را از دست می دهند که به آنها تیغه های NC می گوییم.
  4. و در نهایت با تماس تیغه های قدرت -۳ عدد تیغه سمت چپ را تیغه های قدرت می گویند- برق ۳ فاز به موتور میرسد و موتور شروع به چرخش می کند. و تا زمانی که کلید یک پل وصل است و برق به بوبین میرسد، موتور میچرخد.

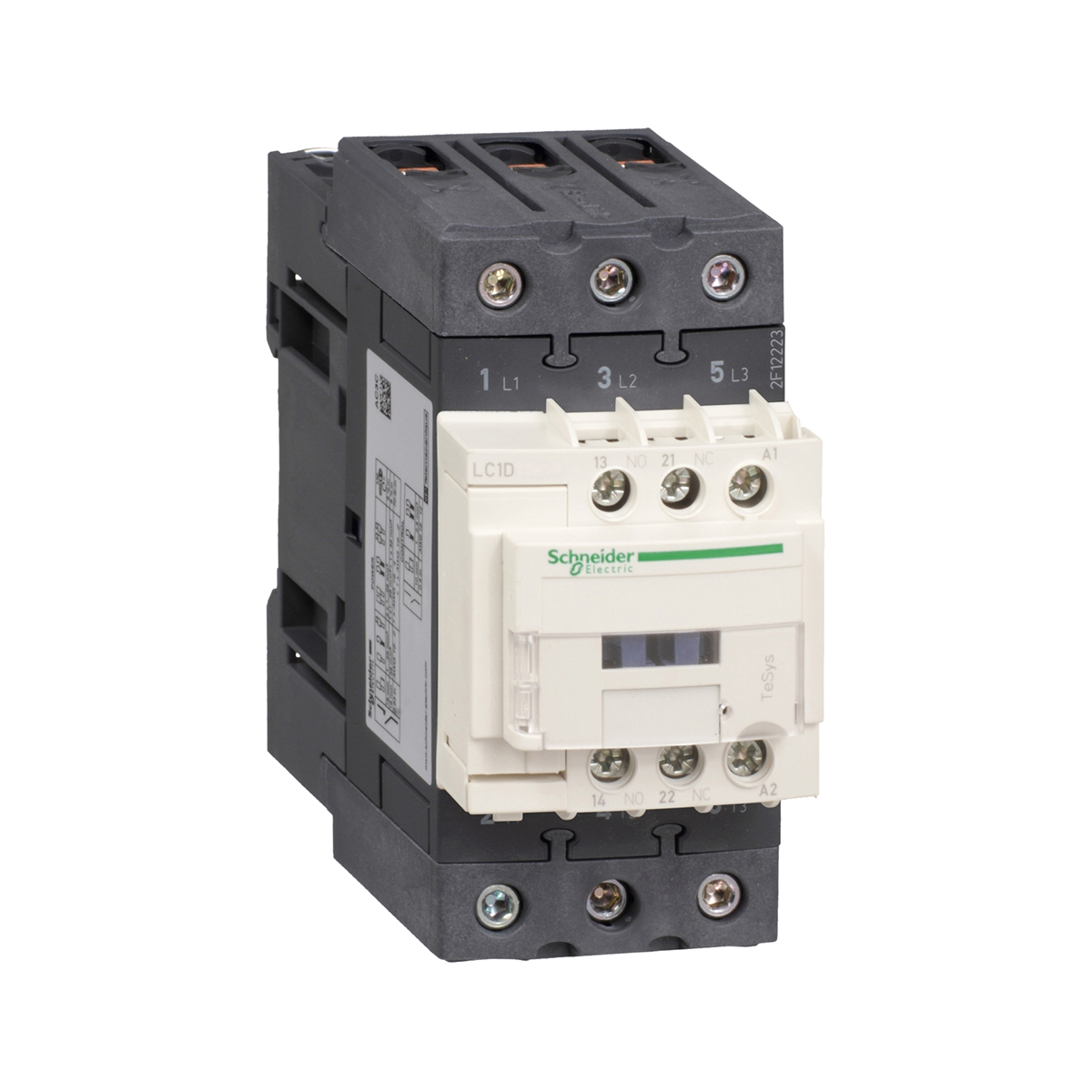

TeSys D contactor – 3P(3 NO) – AC-3 – <= 440 V 65 A – 220 V AC 50/60 Hz coil





مشخصات فنی
کد فنی LC1D65AM7
تعداد کنتاکتهای کمکی 1NO+1NC
توان 380/400V , kW 30
جريان مجاز غير موتوری AC1(آمپر) 80
جريان مجاز موتوری AC3(آمپر) 65
