کنتاکتور اشنایدر 80 آمپر 220 ولت AC

کنتاکتور

کنتاکتورها در حالت نرمال باز NO طراحی شده اند. با قطع برق تیغه های کنتاکتور هم قطع می شود.

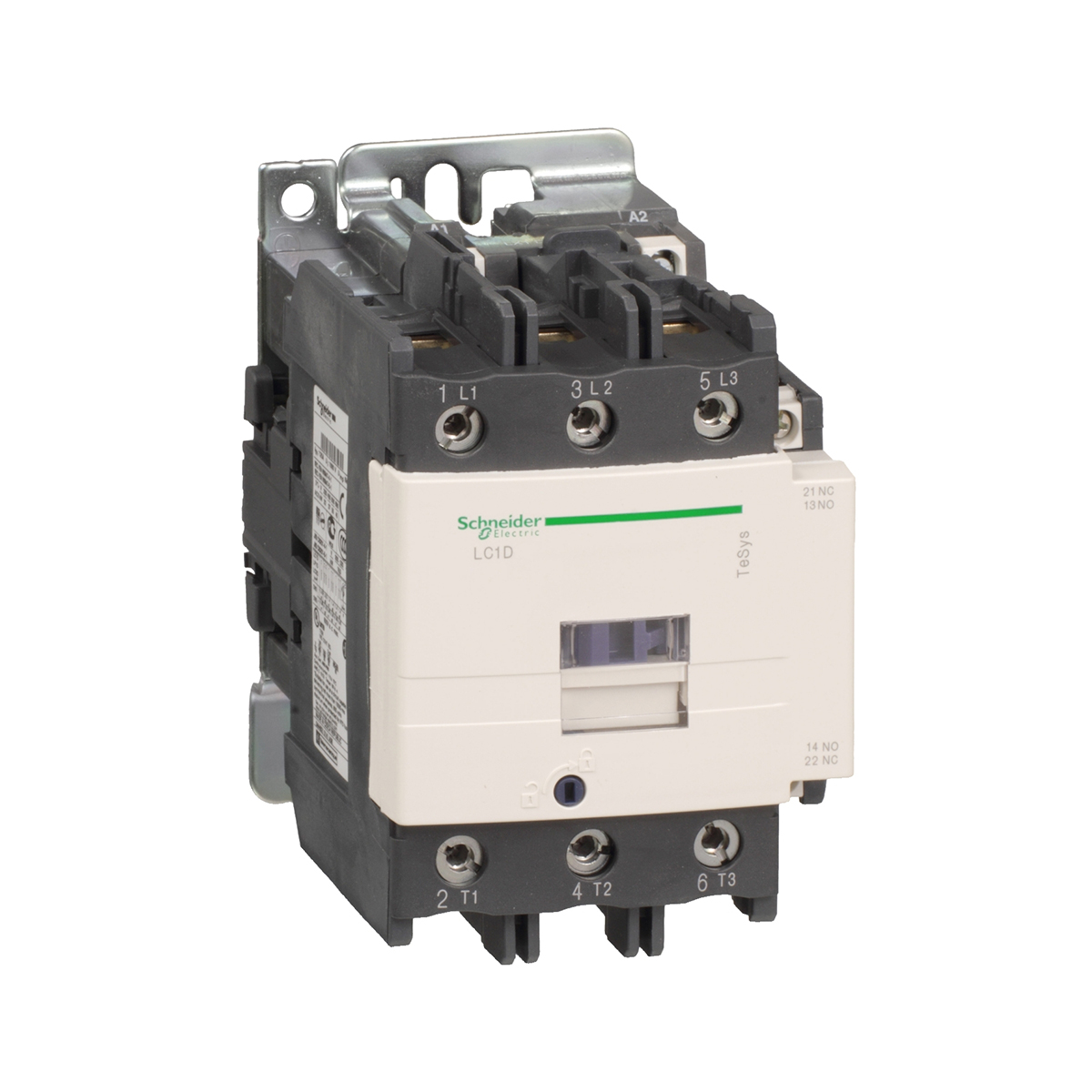

کنتاکتور اشنایدر با کد فنی LC1D80M7 یک کنتاکتور سه پل با سه کنتاکت NO، جریان نامی 80 آمپر و ولتاژ تغذیه بوبین 220 ولت است. در این جا سعی داریم به بیان توضیح مختصری در مورد تفاوت رله و کنتاکتور به منظور انتخاب صحیح قطعات در مدار بپردازیم.

تفاوت کنتاکتور و رله

ظرفیت بار

رله ها به طور کلی برای بارهای 10 آمپر یا کمتر طبقه بندی می شوند، در حالی که برای بارهای بیشتر از 10 آمپر از کنتاکتور استفاده می شود. البته این تعریف گرچه ساده اما ناقص است.

کنتاکت های استاندارد NO/NC

کنتاکتورها تقریباً منحصراً برای عملکرد با کنتاکت های نرمال باز (NO) طراحی شده اند. از طرف دیگر، رله ها بسته به عملکرد مورد نظر می توانند در هر دو حالت نرمال باز (NO) یا نرمال بسته (NC) باشند.

این بدان معناست که در صورت استفاده از کنتاکتور هنگام قطع برق (به طور معمول) هیچ ارتباطی وجود ندارد، در صورتی که در مورد رله این طور نیست.

کنتاکت های کمکی

کنتاکتورها اغلب به کنتاکت های کمکی مجهز می شوند که می توانند NO یا NC باشند. اما از آن ها برای انجام عملکردهای اضافی مربوط به کنترل و فرمان کنتاکتور استفاده می شود.

به عنوان مثال کنتاکتور ممکن است برق را به موتور انتقال دهد، در حالی که کنتاکت کمکی در مدار فرمان راه اندازی موتور است و معمولاً برای روشن کردن و فرمان به چراغ سیگنال که نشانگر عملکرد موتور است، استفاده می شود.
