نقد و بررسی تخصصی کنترل فاز 5 حالته اشنایدر الکتریک (5 چراغ)
multifunction phase control relay RM35-T – range 194..528 V AC
تشخیص قطعی، توالی، عدم تقارن فاز و افزایش و کاهش ولتاژ
محصولات شرکت اشنایدر یکی از شناخته شده ترین محصولات در زمینه تجهیزات الکترونیکی و الکتریکی و در راستای حفاظت، توزیع و انتقال انرژی است .
یکی از مهم ترین بخش های یک سیستم الکتریکی، موتور الکتریکی است. بنابراین عملکرد صحیح موتور اهمیت بسیاری دارد و در این راستا کنترل و حفاظت آن حائز اهمیت است.
یکی از تجهیزات حفاظت موتور الکتریکی رله کنترل فاز است. به طور کلی رله کنترل فاز از تجهیزات حفاظتی است که در تابلوهای برق به منظور حفاظت از تجهیزات شبکه درمقابل اختلال های احتمالی استفاده می شود.
به طور مثال توان خروجی موتور به ولتاژدریافتی آن بستگی دارد. در صورتی که ولتاژ موتور کاهش یابد، توان تولیدی موتور نیزکاهش یافته و موتور به دنبال افت ولتاژ، جریان بیشتری از شبکه می کشد. این افزایش جریان می تواند باعث گرم شدن موتور و آسیب به دستگاه شود. به منظور تشخیص این افت ولتاژ با قرار دادن رله کنترل فاز می توان ولتاژ فازهای ورودی به موتور را چک نمود.

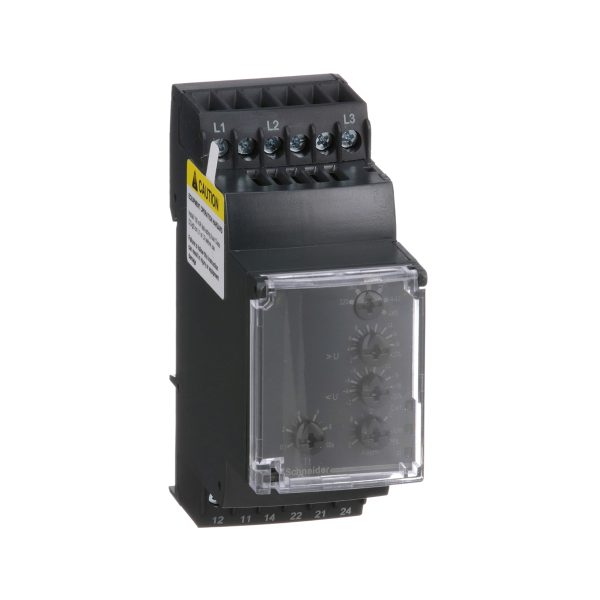

رله کنترل فاز اشنایدرمدل RM35TF30، یک رله کنترل فاز 5 حالته است که در شبکه سه فاز به کار می رود و توانایی تشخیص پارامترهای زیر را دارد:
- قطعی یک یا دو فاز
- تشخیص تغییردر توالی فازها
- تشخیص عدم تقارن فازها
- تشخیص افزایش یا کاهش ولتاژ
- پیچ ولوم انتخاب رنج ولتاژ (220، 380، 400، 415، 440، 480)
- پتانسیومتر تنظیم حد آستانه ولتاژ بیش از ولتاژ نامی
- پتانسیومتر برای تنظیم حد آستانه کاهش ولتاژ
- چراغ LED زرد رنگ (Def): نشان دهنده این است که تجهیز خطایی تشخیص داده است.
- LED سبز (Un): موقعیت منبع تغذیه را نشان می دهد. روشن بودن این چراغ نشان از وصل بودن منبع تغذیه است.
- LED زرد رنگ دیگر (R): نشان دهنده موقعیت رله خروجی
- پتانسیومتر تنظیم حد آستانه عدم تقارن (Asym)
- پتانسیومتر کنترل زمان تأخیر Tt که از 0.1 تا 10 ثانیه قابل تنظیم است
- گیره نصب روی ریل 35 میلی متری
رنج اندازه گیری ولتاز در این رله از 208 تا 480 ولت AC است. هم چنین حدود ولتاژ تغذیه آن از 528-194 ولت AC و سه فاز است.
