نقد و بررسی
استارت استوپ دوبل پلاستیکی اشنایدر الکتریک
استارت استوپ دوبل پلاستیکی XB5AL73415 اشنایدر الکتریک وسیله ای است با عملکرد ساده سوئیچی که برای کنترل کردن پروسه یک سیستم عملیاتی و یا یک دستگاه به کار می رود. جنس بدنه و قسمت های مختلف پوش باتن فوق،پلاستیکی است.
در این نوع شستی، یک شستی در حالی که استارت است، می تواند استپ نیز باشد (البته برای مدار دیگر) و ممکن است دو یا سه شستی استارت یا استپ روی یک محور قرار گیرند؛ یعنی با فشار روی یک شستی، دو یا سه فرمان به کنتاکتورهای مختلف داده شود.

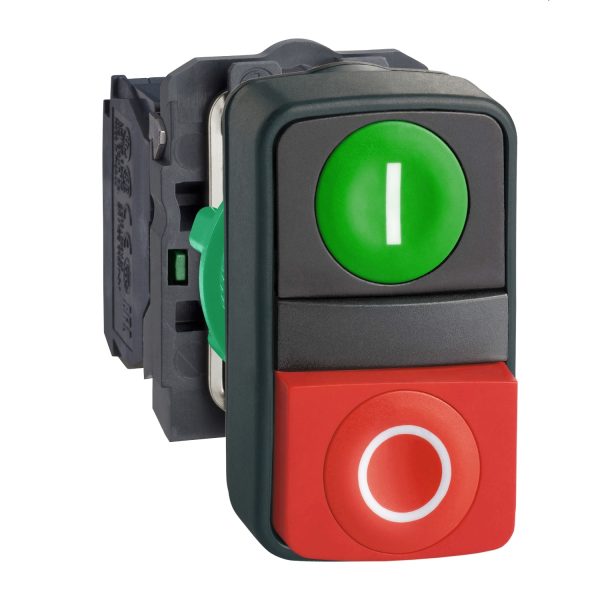

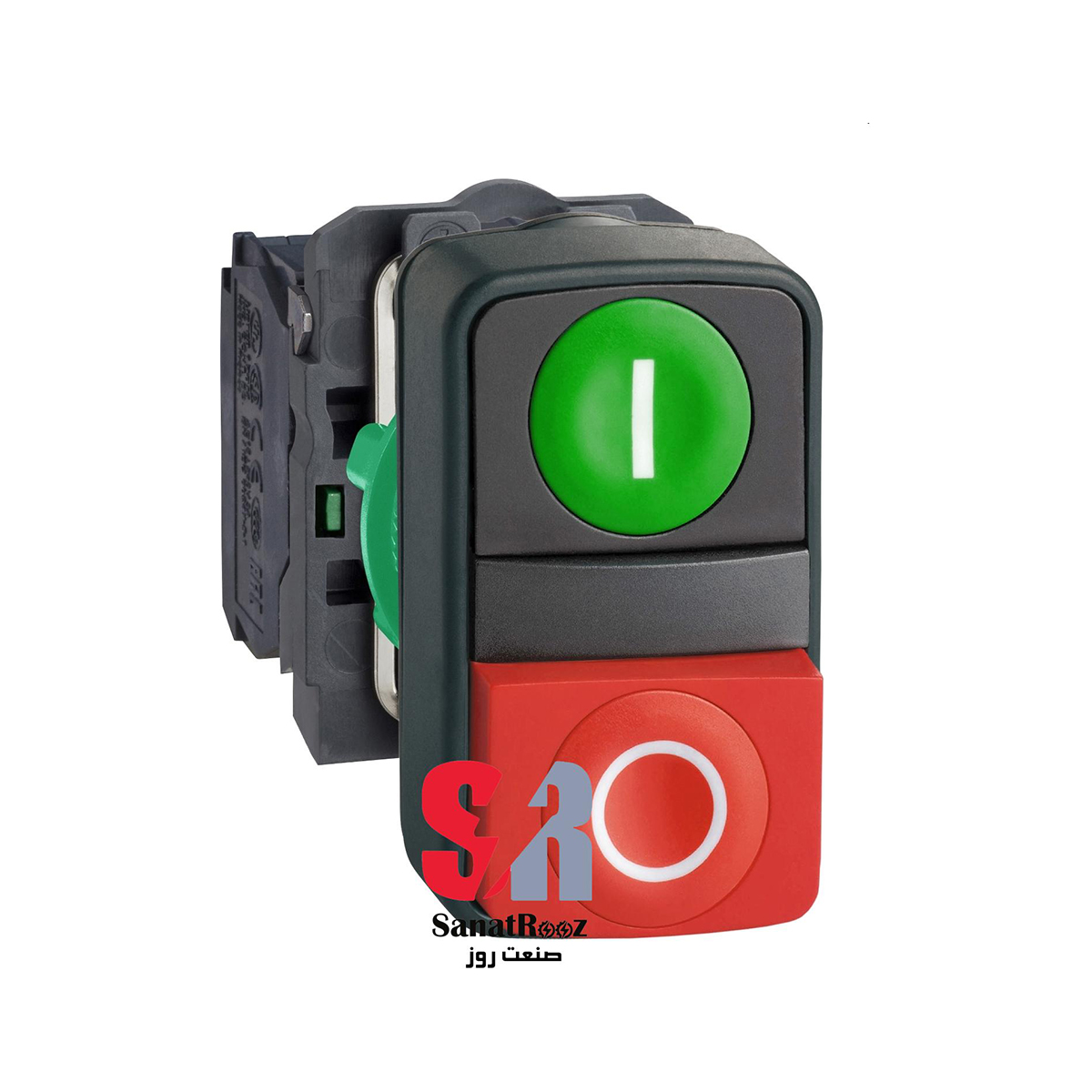

پوش باتن دوبل XB5AL73415 از نوع فشاری دو دکمه ای با سرهای مستطیلی بوده که قطر 22 میلی متر دارد. این پوش باتن، سیستم بازگشت فنری دارد و رنگ سبز با علامت “I” برای حالت استارت یا شروع نشان گذاری شده و رنگ قرمز آن با علامت “O” برای حالت استوپ یا توقف مشخص شده است.
مشخصه مهم دیگر این پوش باتن، داشتن کنتاکت هایی در پشت قطعه است که یک کنتاکت باز (1 NO) و یک کنتاکت بسته (1 NC) با عملکرد آرام یا Slow-break دارد. شماره استاندارد کنتاکت ها به ترتیب 13 و 14 برای NO است و 21 و 22 برای NC.
عملکرد فوق العاده استارت استوپ دوبل پلاستیکی اشنایدر الکتریک با 7 میلیون پاسکال فشار، در دمای 55 درجه سانتیگراد در حالت مقاومت در برابر واشر فشار بالا، این قطعه را در زمره بهترین تجهیزات اشنایدر الکتریک قرار داده است. همچنین با عملکرد 1 میلیون سیکل، از لحاظ دوام مکانیکی بسیار مناسب خواهد بود.
برای محافظت از پوش باتن فوق، به یک فیوز کارتریجی نوع gG با آمپراژ 10 آمپر نیاز است تا در ولتاژ 600 ولت با استاندارد EN 60947-1 کار کند. جریان عملیاتی که از قطعه می تواند عبور کند، بین 0.1 آمپر تا 6 آمپر در ولتاژهای 120 ولت تا 600 ولت AC و DC متغیر خواهد بود. گفتنی است درجه حفاظت پوش باتن دوبل XB5AL73415 بسیار بالا بوده و برابر با IP 69 است.
تجهیزات جانبی که برای این قطعه پیشنهاد می شود عبارتند از کنتاکت کمکی تکی 1NO با کد فنی ZBE101و کنتاکت کمکی تکی 1NC باکد فنی ZBE102 است. همچنین جعبه فرمان دو دکمه اشنایدر الکتریک با علامت I و O که با کد فنی XALD213 قابل پیگیری است، می تواند جایگزین مناسبی برای استارت استوپ دوبل پلاستیکی XB5AL73415 باشد.
استارت استوپ دوبل پلاستیکی XB5AL73415 اشنایدر الکتریک وسیله ای است با عملکرد ساده سوئیچی که برای کنترل کردن پروسه یک سیستم عملیاتی و یا یک دستگاه به کار می رود. جنس بدنه و قسمت های مختلف پوش باتن فوق،پلاستیکی است.
در این نوع شستی، یک شستی در حالی که استارت است، می تواند استپ نیز باشد (البته برای مدار دیگر) و ممکن است دو یا سه شستی استارت یا استپ روی یک محور قرار گیرند؛ یعنی با فشار روی یک شستی، دو یا سه فرمان به کنتاکتورهای مختلف داده شود.
پوش باتن دوبل XB5AL73415 از نوع فشاری دو دکمه ای با سرهای مستطیلی بوده که قطر 22 میلی متر دارد. این پوش باتن، سیستم بازگشت فنری دارد و رنگ سبز با علامت “I” برای حالت استارت یا شروع نشان گذاری شده و رنگ قرمز آن با علامت “O” برای حالت استوپ یا توقف مشخص شده است.
مشخصه مهم دیگر این پوش باتن، داشتن کنتاکت هایی در پشت قطعه است که یک کنتاکت باز (1 NO) و یک کنتاکت بسته (1 NC) با عملکرد آرام یا Slow-break دارد. شماره استاندارد کنتاکت ها به ترتیب 13 و 14 برای NO است و 21 و 22 برای NC.
عملکرد فوق العاده استارت استوپ دوبل پلاستیکی اشنایدر الکتریک با 7 میلیون پاسکال فشار، در دمای 55 درجه سانتیگراد در حالت مقاومت در برابر واشر فشار بالا، این قطعه را در زمره بهترین تجهیزات اشنایدر الکتریک قرار داده است. همچنین با عملکرد 1 میلیون سیکل، از لحاظ دوام مکانیکی بسیار مناسب خواهد بود.
برای محافظت از پوش باتن فوق، به یک فیوز کارتریجی نوع gG با آمپراژ 10 آمپر نیاز است تا در ولتاژ 600 ولت با استاندارد EN 60947-1 کار کند. جریان عملیاتی که از قطعه می تواند عبور کند، بین 0.1 آمپر تا 6 آمپر در ولتاژهای 120 ولت تا 600 ولت AC و DC متغیر خواهد بود. گفتنی است درجه حفاظت پوش باتن دوبل XB5AL73415 بسیار بالا بوده و برابر با IP 69 است.
تجهیزات جانبی که برای این قطعه پیشنهاد می شود عبارتند از کنتاکت کمکی تکی 1NOبا کد فنی ZBE101و کنتاکت کمکی تکی 1NC باکد فنی ZBE102 است. همچنین جعبه فرمان دو دکمه اشنایدر الکتریک با علامت I و O که با کد فنی XALD213 قابل پیگیری است، می تواند جایگزین مناسبی برای استارت استوپ دوبل پلاستیکی XB5AL73415 باشد.
| فنی | |
| سِری ساخت | Harmony XB5 |
| کد فنی | XB5AL73415 |
| نام اختصاری | XB5 |
| نوع ولتاژ | 600V |
| پایداری الکتریکی | Λ < 10exp(-6) at 5 V, 1 mA in clean environment conforming to EN/IEC 60947-5-4 , Λ < 10exp(-8) at 17 V, 5 mA in clean environment conforming to EN/IEC 60947-5-4 |
| کاربرد محصول | اعمال فرمان |
| تعداد کنتاکتهای کمکی | 1NO+1NC |
| نوع کلید | استارت استوپ دوبل |
| جریان قراردادی محصورحرارتی (Ith) | 10A conforming to EN/IEC 60947-5-1 |
| مقاومت واشر در برابر فشار بالا | 7000000Pa at 55 °C,distance: 0.1 m |
| توضیحات مربوط به پایه ها | (21-22)NC , (13-14)NO |
| دوام الکتریکی | 1000000cycles, AC-15, 2 A at 230 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 , 1000000cycles, AC-15, 3 A at 120 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 , 1000000cycles, AC-15, 4 A at 24 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 , 1000000cycles, DC-13, 0.2 A at 110 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 , 1000000cycles, DC-13, 0.5 A at 24 V, operating rate: 3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 |
| دسته بندی اضافه ولتاژ | Class II conforming to IEC 60536 |
| رنج جریان کاری | 3A at 240 V, AC-15, A600 conforming to EN/IEC 60947-5-1 , 6A at 120 V, AC-15, A600 conforming to EN/IEC 60947-5-1 , 0.1A at 600 V, DC-13, Q600 conforming to EN/IEC 60947-5-10.27A at 250 V, DC-13, Q600 conforming to EN/IEC 60947-5-1 , 0.55A at 125 V, DC-13, Q600 conforming to EN/IEC 60947-5-1 , 1.2A at 600 V, AC-15, A600 conforming to EN/IEC 60947-5-1 |
| رنج ولتاژ عایق بندی [Ui] | 600V (degree of pollution: 3) conforming to EN 60947-1 |
| میزان تحمل ناگهانی ولتاژ | 6kV conforming to EN 60947-1 |
| دوام مکانیکی | 1000000 بار |
| میزان گشتاور | 1.2…0.8 نیوتون متر، conforming to EN 60947-1 |
| استحکام در برابر لرزش | 5gn (f = 2…500 Hz) conforming to IEC 60068-2-6 |
| استحکام در برابر ضربه | 30gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27 , 50gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27 |
| مدت زمان گارانتی | 12 ماه |
| خصوصیات ظاهری | |
| جنس بدنه | پلاستیکی |
| رنگ | استارت سبز – استوپ قرمز |
| شکل سر قطعه | مستطیلی |
| نوع سَری | استاندارد |
| شکل سرپیچ | Cross head compatible with JIS No 1 screwdriver , Cross head compatible with Philips no 1 screwdriver , Cross head compatible with pozidriv No 1 screwdriver , Slotted head compatible with flat Ø 4 mm screwdriver , Slotted head compatible with flat Ø 5.5 mm screwdriver |
| وزن محصول | 0.053 کیلوگرم |
| اتصالات | |
| جنس اتصالات | آلیاژ نقره (Ag/Ni) |
| نوع اتصالات و ترکیب | 1NO + 1 NC |
| کاربرد اتصالات | اتصالات استاندارد |
| حفاظت اتصال کوتاه | 10A cartridge fuse type gG conforming to EN/IEC 60947-5-1 |
| اتصالات – ترمینال ها | Screw clamp terminals : <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1 , Screw clamp terminals : >= 1 x 0.22 mm² without cable end conforming to EN/IEC 60947-1 , Spring terminals : <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1 , Spring terminals : >= 1 x 0.22 mm² without cable end conforming to EN/IEC 60947-1 |
| محیطی | |
| درجه حفاظت بر حسب IK | IK03 conforming to IEC 50102 |
| نوع حفاظت | TH |
| درجه حفاظت بر حسب IP | IP69 , IP67 conforming to IEC 60529 , IP69K |
| درجه حفاظت بر حسب NEMA | NEMA 13 , NEMA 4X |
| میزان دمای مجاز محیط برای نصب | 70…40- درجه سانتی گراد |
| میزان دمای مجاز محیط برای نگهداری کالا | 70…40- درجه سانتی گراد |
| استانداردها | |
| استانداردها | EN/IEC 60947-5-4 , CSA C22.2 No 14 , EN/IEC 60947-1 , EN/IEC 60947-5-1 , UL 508 , JIS C 4520 |
