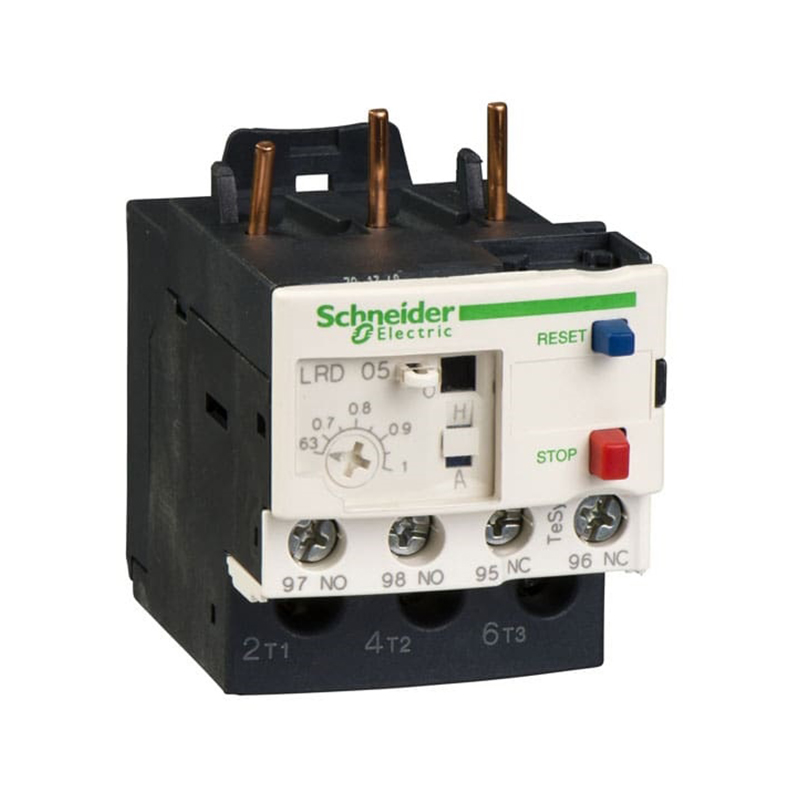

بيمتال 0.63 الی 1 آمپر

TeSys LRD thermal overload relays – 0.63…1 A – class 10A

بيمتال 0.63 الی 1 آمپر اشنایدر الکتریک

دستگاه های الکتریکی را باید در مقابل خطرات و خطاهای احتمالی حفاظت کرد. جهت حفاظت موتور در برابر اضافه بار از قطع کننده حرارتی استفاده می شود. ساختمان بی متال تشکیل شده از دو فلز با آلیاژ مختلف که ضریب انبساط طولی آنها متفاوت بوده و به وسیله نورد گرم بر روی یکدیگر پرس شده اند و در اثر گرما، یک خمش در آن بوجود می آید. گرم شدن بی متال می تواند توسط عبور مستقیم جریان از آن و یا توسط عبور جریان از یک سیم مقاومت دار که در روی بی متال پیچیده شده است، ایجاد شود.

طرز کار بی متال

در رله های حرارتی ، سه تیغه تعبیه شده که سیم حا مل جریان چند حلقه به دور آن پیچیده می شود. در اثر عبور جریان اضا فه بار، هادی ها گرم ، حرارات به بی متال منتقل می شود و با عث خم شدن تیغه می شود. حرکت هر یک از بی متالها به اهرمی فشا ر می آورد و با جا به جا شدن اهرم، یک میکرو سوئچ که دارای کنتاکت تبدیل باز و بسته است تغییر وضعیت می دهد و مدار فرمان را قطع می کند.

یک بی متال استاندارد باید دارای شرایط زیر باشد:

   1) در بار نامی نباید مدار قطع کند.

   2) اگر جریان عبوری به اندازه 5 درصد بیشتر از مقدار جریان تنظیم شده روی بی متال باشد، باید در مدت زمان بیشتر از 2 ساعت مدار را قطع کند.

   3) اگر جریان عبوری به اندازه 20 درصد بیشتر از جریان تنظیم شده باشد، باید در زمان کمتر از دو ساعت مدار را قطع کند.

   4) اضافه بار بیشتر از 50 درصد باید کلید حفاظتی را در زمان کمتر از دو دقیقه قطع کند.

اتصال بار تکفاز به بی متال سه فاز

در صورت استفاده از يك بي متال سه فاز براي يك مصرف كننده تكفاز، بايد قطع كننده يكي از فازها را با قطع كننده فاز ديگر سري نموده و از كنتاكت باقي مانده باید براي اتصال نول به مصرف كننده استفاده نمود.
