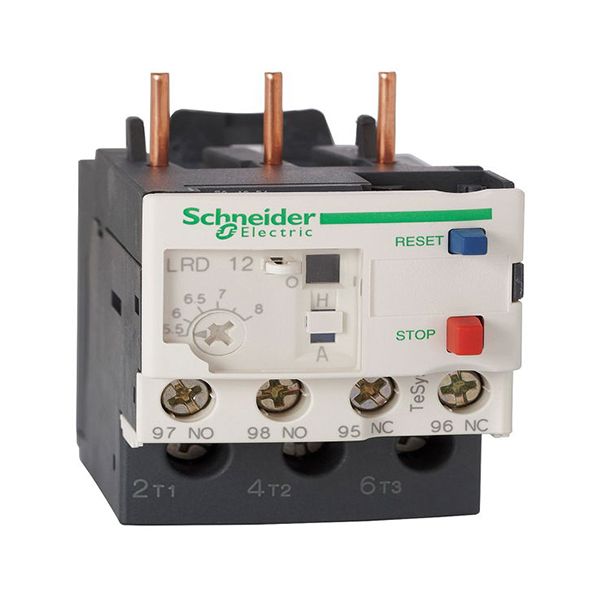

بيمتال 12 الی 18 آمپربيمتال 12 الی 18 آمپر
LRD21
برای حفاظت موتور در برابر اضافه بار، از بیمتال استفاده می شود. بیمتال از دو فلز غیر همجنس با ضرایب انبساطی مختلف که به یکدیگر پرس شده اند که در اثر گرما در آنها خمش ایجاد می شود تشکیل می گردد. مدت زمانی که طول می کشد تا در اثر اضافه بار، بیمتال مدار را قطع نماید به مقدار اضافه بار و شرایط راه اندازی بستگی دارد. پس از قطع شدن مدار، بیمتال ها دوباره سرد شده و به حالت اول خود باز می گردند
-
بی متال Main range TeSysproduct name TeSys LRDproduct or component type Differential thermal overload relaydevice short name LRDrelay application Motor protectionproduct compatibility LC1D32
LC1D18
LC1D25
LC1D38network type AC
DCthermal overload class Class 10Athermal protection adjustment range 12…18 A[Ui] rated insulation voltage Power circuit: 600 V conforming to CSA
Power circuit: 600 V conforming to UL
Power circuit: 690 V conforming to IEC 60947-4-1Complementary network frequency 0…400 Hzmounting support Plate, with specific accessories
Rail, with specific accessories
Under contactortripping threshold 1.14 +/- 0.06 Ir conforming to IEC 60947-4-1[Ith] conventional free air thermal current 5 A for signalling circuitpermissible current 1.5 A at 240 V AC-15 for signalling circuit
0.1 A at 250 V DC-13 for signalling circuit[Ue] rated operational voltage 690 V AC 0…400 Hz[Uimp] rated impulse withstand voltage 6 kVphase failure sensitivity Tripping current 130 % of Ir on two phase, the last one at 0control type Red push-button: stop
Blue push-button: resettemperature compensation -20…60 °Cconnections – terminals Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm² flexible without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm² flexible with cable end
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm² solid
Power circuit: screw clamp terminals 1 cable(s) 1.5…10 mm² flexible without cable end
Power circuit: screw clamp terminals 1 cable(s) 1…4 mm² flexible with cable end
Power circuit: screw clamp terminals 1 cable(s) 1…6 mm² solidtightening torque Control circuit: 1.7 N.m – on screw clamp terminals
Power circuit: 2.5 N.m – on screw clamp terminalswidth 45 mmdepth 70 mmnet weight 0.124 kg
