بيمتال 2.5 الی 4 آمپربيمتال 2.5 الی 4 آمپر
رﻟه ﺣﺮارتی ﻳﺎ ﺑﻴﻤﺘﺎل ﺑﻪ ﻣﻨﻈﻮر ﺣﻔﺎﻇﺖ ﻣﺪارﻫﺎ در ﺑﺮاﺑﺮ اﺿﺎﻓﻪ ﺑﺎر (ﺑﻪ وﻳﮋه در ﻣﻮﺗﻮرﻫﺎ) به ﻛﺎر می رود. ﺑﻴﻤﺘﺎل ﻣﻌﻤﻮﻻً از دو تیغۀ ﻓﻠﺰی ﻏﻴﺮ ﻫﻢ ﺟﻨﺲ و ﺑﺎ ﺿﺮﻳﺐ اﻧﺒﺴﺎط ﻃﻮلی ﻣﺨﺘﻠﻒ ﺳﺎﺧﺘﻪ می ﺷﻮد ﺑﻴﻤﺘﺎل دارای دو ﻗﺴﻤﺖ ﻣﺪار ﻗﺪرت و ﻣﺪار ﻓﺮﻣﺎن ﻫﻤﭽﻮن ﻛﻨﺘﺎﻛﺘﻮرﻫﺎ می باشد
بيمتال 2.5 الی 4 آمپر

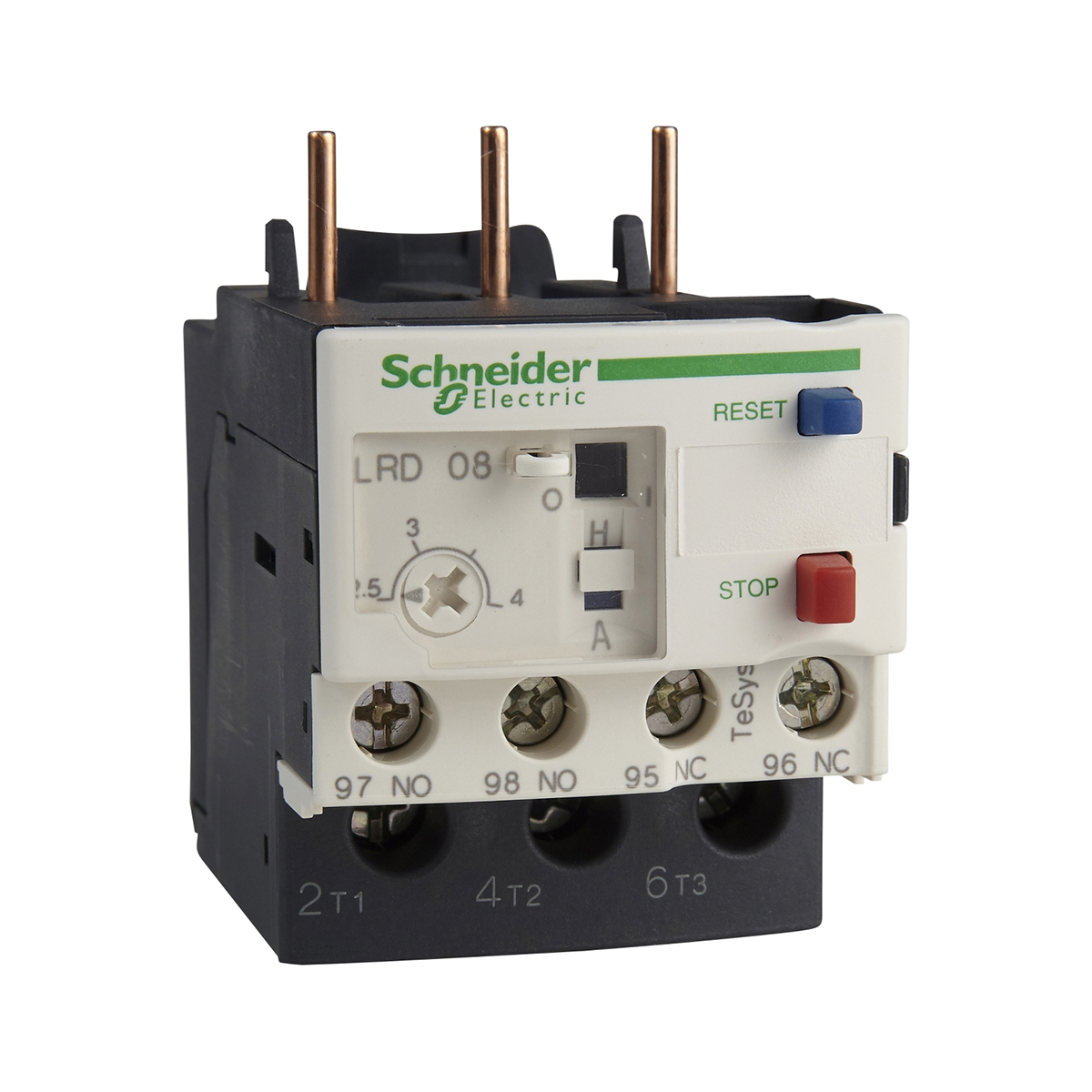

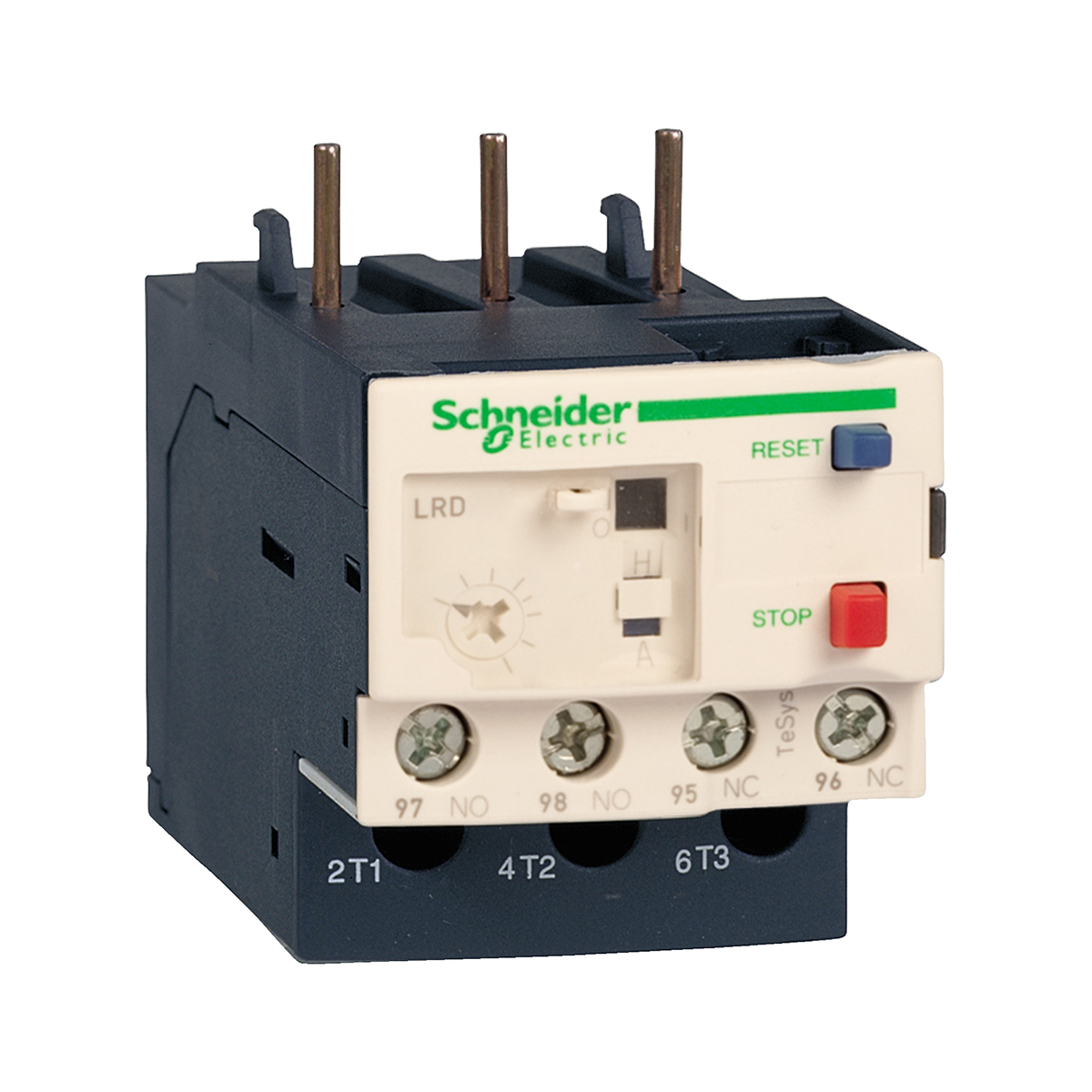

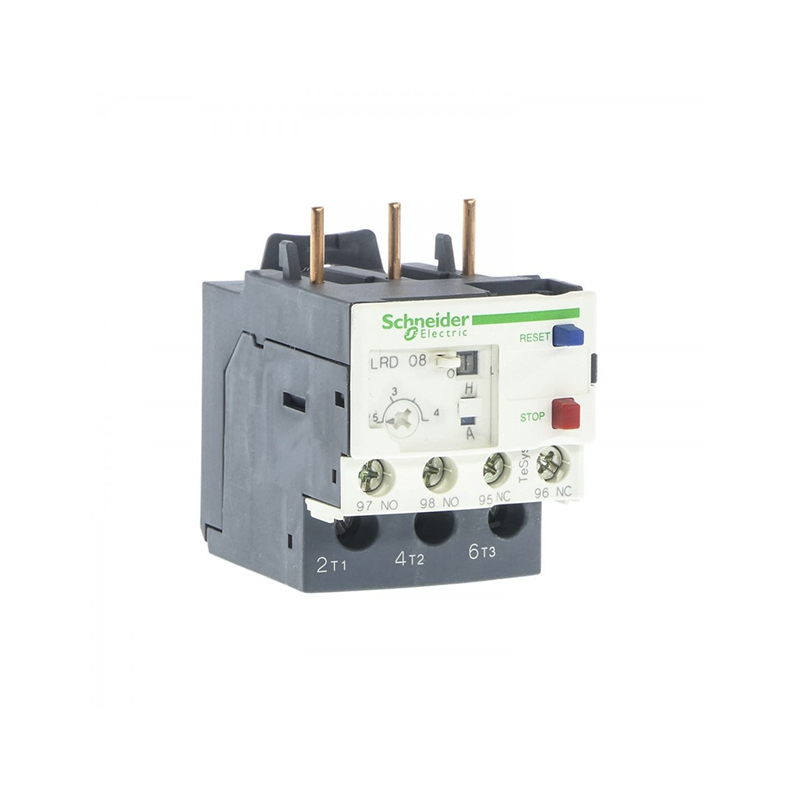

بيمتال 2.5 الی 4 آمپر اشنایدر الکتریک
رﻟه ﺣﺮارتی ﻳﺎ ﺑﻴﻤﺘﺎل ﺑﻪ ﻣﻨﻈﻮر ﺣﻔﺎﻇﺖ ﻣﺪارﻫﺎ در ﺑﺮاﺑﺮ اﺿﺎﻓﻪ ﺑﺎر (ﺑﻪ وﻳﮋه در ﻣﻮﺗﻮرﻫﺎ) به ﻛﺎر می رود. ﺑﻴﻤﺘﺎل ﻣﻌﻤﻮﻻً از دو تیغۀ ﻓﻠﺰی ﻏﻴﺮ ﻫﻢ ﺟﻨﺲ و ﺑﺎ ﺿﺮﻳﺐ اﻧﺒﺴﺎط ﻃﻮلی ﻣﺨﺘﻠﻒ ﺳﺎﺧﺘﻪ می ﺷﻮد ﺑﻴﻤﺘﺎل دارای دو ﻗﺴﻤﺖ ﻣﺪار ﻗﺪرت و ﻣﺪار ﻓﺮﻣﺎن ﻫﻤﭽﻮن ﻛﻨﺘﺎﻛﺘﻮرﻫﺎ می باشد و ﻫﻨﮕﺎم ﻋﺒﻮر ﺟﺮﻳﺎن زﻳﺎد از ﻣﺪار ﻗﺪرت آن در ﺻﻮرﺗﻲ ﻛﻪ ﻣﻘﺪار آن از ﻣﻘﺪار ﺗﻨﻈﻴﻢ ﺷﺪ ه روي ﺑﻴﻤﺘﺎل ﺑﻴﺸﺘﺮ ﺑﺎﺷﺪ، ﺑﺎﻋﺚ ﻗﻄﻊ و وﺻﻞ ﻛﻨﺘﺎﻛﺖ ﻫای ﻗﺴﻤﺖ فرمان بیمتال خواهد شد.
ﺑﻴﻤﺘﺎل :
ﭼﻨﺎﻧﭽﻪ ﺟﺮﻳﺎن ﻋﺒﻮري از ﺑﻴﻤﺘﺎل از ﺣﺪي ﺑﺎﻻﺗﺮ رود، مقدار تنظیم شده بر روی بیمتال، عبور جریان دو فلز را گرم کرده طول آن ها را افزایش می دهد و از آنجا که طول یکی بیشتر از دیگری افزایش می یابد دو فلز خم شده و از طریق اهرم هایی کنتاکت بیمتال را باز می کنند به این ترتیب مدار قطع می شود.
ﻫﺮ رلۀ ﺣﺮارﺗﻲ ﺳﻪ ﻓﺎز از ﺳﻪ ﻛﻨﺘﺎﻛﺖ ﻗﺪرت ﺑﺮاي ﻋﺒﻮر ﺟﺮﻳﺎن اﺻﻠﻲ ﻣﺼﺮف ﻛﻨﻨﺪه ﻛﻪ ﺑﻌﺪ از ﻛﻨﺘﺎﻛﺘﻮر ﻗﺮار می گیرند و دو ﻛﻨﺘﺎﻛﺖ ﻓﺮﻣﺎن ﺑﻬﺮه میگیرد.
از دو ﻛﻨﺘﺎﻛﺖ ﻓﺮﻣﺎن یک ﻛﻨﺘﺎﻛﺖ بسته اﺳﺖ و ﺟﻬﺖ ﻗﻄﻊ ﻣﺪار ﺗﻐﺬﻳﻪ ﺑﻮﺑﻴﻦ ﻛﻨﺘﺎﻛﺘﻮر ﺑﻪ ﻛﺎر می رود و دو ﻛﻨﺘﺎﻛﺖ دﻳﮕﺮ ﺑﺎز اﺳﺖ ﻛﻪ ﭘﺲ از ﻋﻤﻞ ﺑﻴﻤﺘﺎل، بسته می شود و ﺑﺮای اﻃﻼع ﻳﺎ وﺻﻞ ﻣﺪارﻫای اﺿﻄﺮاری ﺑﻪ ﻛﺎر می رود.
range |
TeSys
|
|
---|---|---|
product name |
TeSys LRD
|
|
product or component type |
Non differential thermal overload relay
|
|
device short name |
LR3D
|
|
relay application |
Motor protection
|
|
product compatibility |
LC1D38
LC1D09 LC1D32 LC1D25 LC1D18 LC1D12 |
|
network type |
DC
AC |
|
thermal protection adjustment range |
2.5…4 A
|
|
[Ui] rated insulation voltage |
Power circuit: 600 V conforming to CSA
Power circuit: 600 V conforming to UL Power circuit: 690 V conforming to IEC 60947-4-1 |
