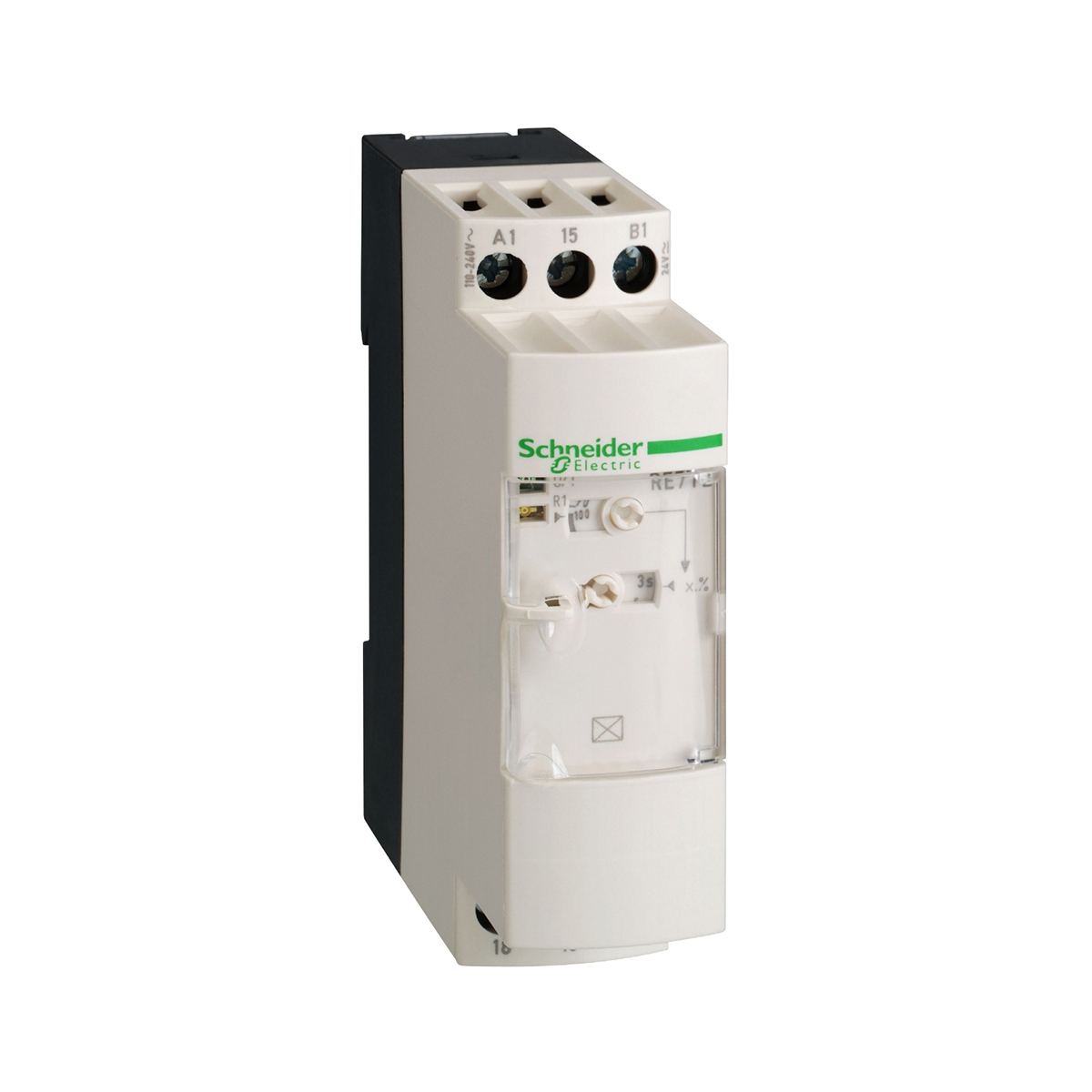

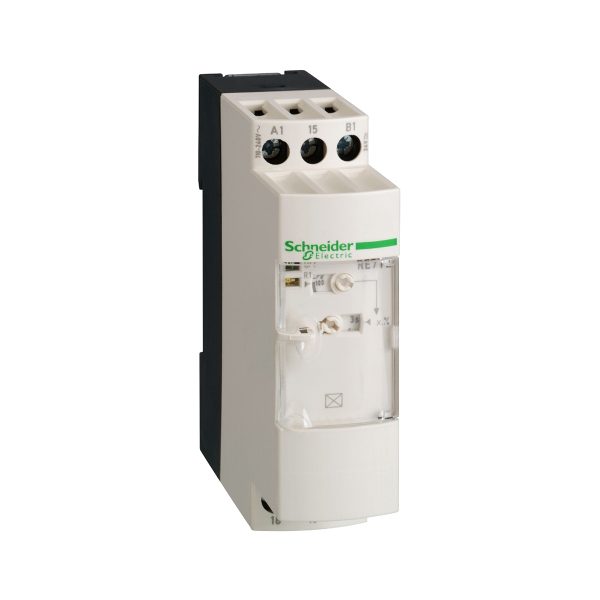

تايمر تاخیر در وصل قابل تنظیم, 0.05 ثانیه تا 300 ساعت اشنایدر الکتریکadjustable on-delay timing relay – 0.05..1 s – 24 V AC DC – 2OC
تایمر یکی از تجهیزاتی است که کاربرد گسترده ای در مدارها و سیستم های متنوع صنعتی دارد. در واقع تایمر در مدارهای برق صنعتی و قدرت به عنوان تجهیزات فرمان محسوب می شود و می تواند به صورت اتوماتیک به مدار کنتاکتور فرمان دهد.
تایمرها را می توان در دو دسته تایمر تأخیر در قطع و تایمر تأخیر در وصل طبقه بندی نمود.
شاید ساده ترین و ملموس ترین مدارهایی که به عنوان تایمر تأخیر در وصل استفاده می شود، مدار دستگاه محافظ برق باشد.
در واقع در سیستم هایی که طراحی به گونه ای است که وصل شدن یک مدار، سیستم یا وسیله نیازمند یک زمان تأخیر است، لزوم استفاده از تایمرهای تأخیر در وصل مشاهده می شود.
موارد زیر از اجزای مهم تشکیل دهنده تایمر تأخیر در وصل به شمار می آیند:
- بوبین یا تغذیه تایمر که معمولاً پایه های آن با عنوان A1 و A2 نشان داده می شوند.
- کنتاکت های نرمال باز NO و نرمال بسته NC: پایه 15 که به عنوان پایه ورودی Com، پایه 16 NO و پایه 18 NC هستند.
- درجه تنظیم زمان
مشخصات فنی | |
کد فنی | RE7TP13BU |
نام اختصاری | RE7 |
نوع ولتاژ | 110-240VAC@50/60Hz, 24VAC/DC@50/60Hz, 42-48VAC/DC@50/60Hz |
کاربرد محصول | تایمر صنعتی |
تنظیم زمان تاخیر | 0.05ثانیه تا 300 ساعت |
محیطی | |
درجه حفاظت بر حسب IP | IP20-terminals, IP50-housing |
