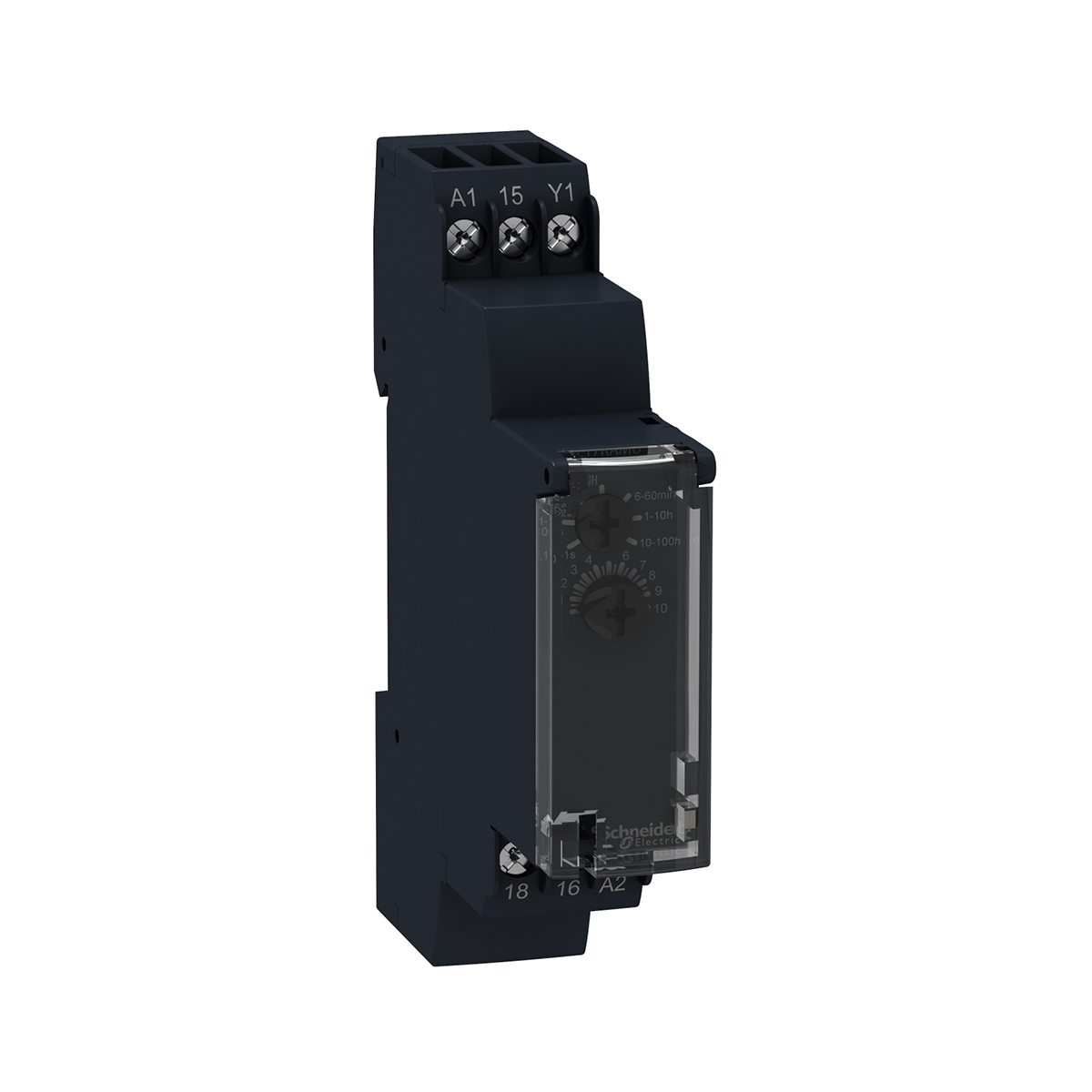

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر الکتریکon-delay timing relay – 1 s..100 h – 24..240 V AC – 1 OC
تایمر یا رله زمانی
يكي از وسايل فرمان دهندۀ مدارهاي كنترل اتوماتيك تايمر ها يا رله هاي زماني هستند كه وظيفۀ كنترل مدار را براي مدت زمان معيني بر عهده دارند. این نمونه تایمر الکترونیکی، تأخیر در وصلی بین یک ثانیه تا 100 ساعت را ایجاد می نماید.
خروجی این نوع تایمر اصطلاحاً یک باز و یک بسته است 1C/O و رنج تغذیۀ آن 24 تا 240 ولت متناوب می باشد. کنترل تایمر RE17RAMU با دو عدد ولوم سلکتوری است که جلوی آن تعبیه شده است ولوم بالا زمان های ثانیه، دقیقه و ساعت را تنظیم نموده و ولوم پایین میزان ضریب لازم را برای رسیدن به زمان مورد نظر کنترل می نماید.
رلۀ تاخير در وصل(ON-DELAY) به رله ای گفته مي شود كه با گرفتن فرمان، رله خروجی آن عمل می کند و كنتاكت خروجی را باز يا بسته می نماید.
مشخصات فنی
فنی | |
کد فنی | RE17RAMU |
نام اختصاری | RE17R |
نوع ولتاژ | 24V AC/DC – 110… 240VAC |
کاربرد محصول | تایمر صنعتی |
تنظیم زمان تاخیر | 1ثانیه … 100 ساعت |
کنتاکت خروجی | 1C/O |
محیطی | |
درجه حفاظت بر حسب IP | IP50 |
