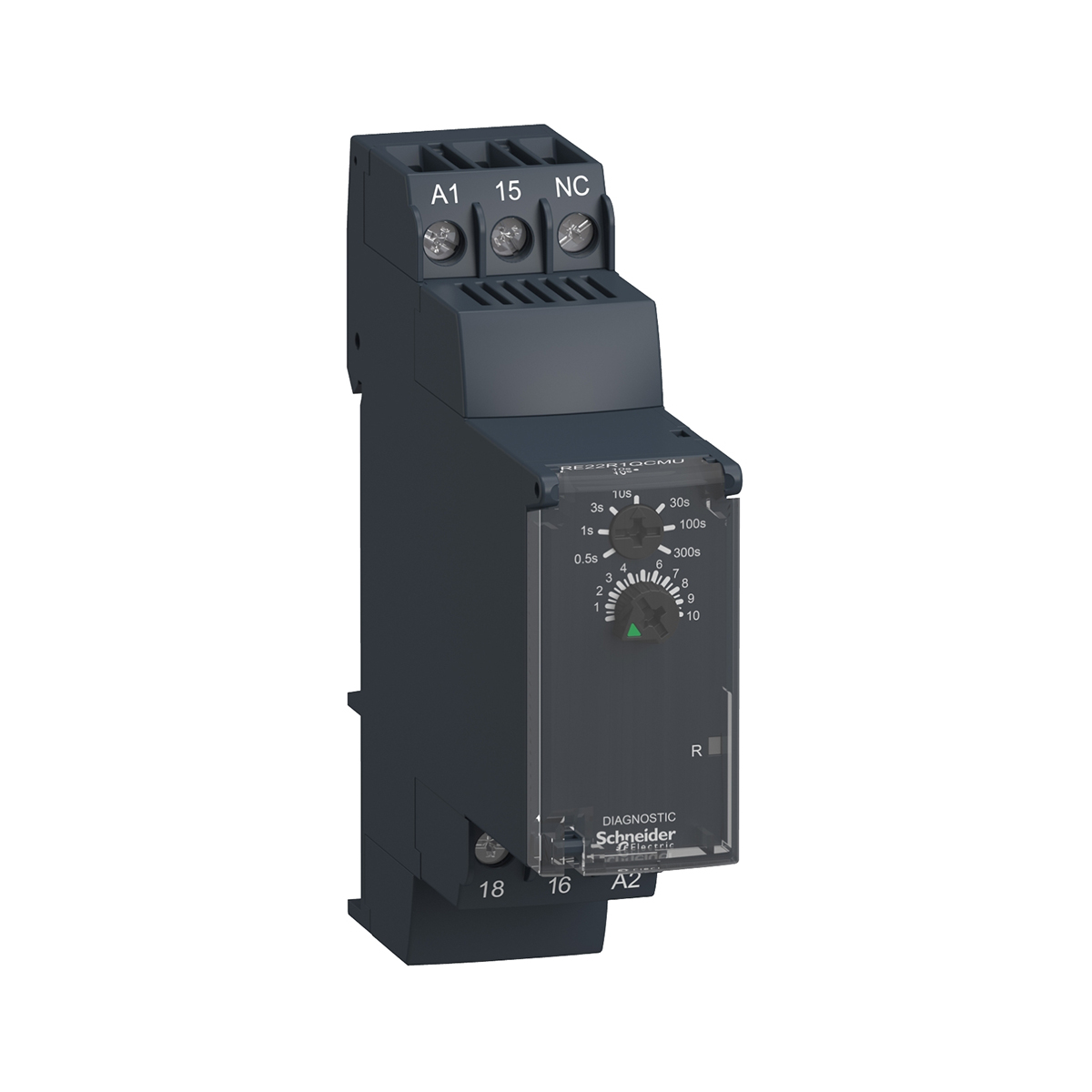

Star-Delta Timing Relay – 0.05s…300s – 24V DC / 24…240V AC – 1C/O
تایمر الکترونیکی
در این نوع تایمر از عناصر الکترونیکی (مقاومت، خازن، ترانزیستور، بوبین و …) استفاده می شود. اصول ساختمان و عملکرد تایمر الکترونیکی بر مبنای مدار RC و برحسب تأخیر زمانی استوار است بطوریکه تنظیم این نوع تایمرها به مقدار مقاومت سر راه خازن بستگی دارد.
در تایمر الکترونیکی، با شارژ و دشارژ شدن یک خازن، بوبین یک رله کوچک تحریک می شود که بدینوسیله تایمر عمل می کند.
تایمر نیز مانند شستی و میکروسوئیچ به کنتاکتورها فرمان می دهد و تنها فرق آن در نوع فرمان دادن است زیرا شستی توسط دست انسان فرمان می گیرد و میکروسوئیچ توسط نیروهای مکانیکی، حرارتی، هیدرولیکی و … ولی تایمر بطور خودکار فرمان می دهد.
بطور کلی تایمر یک شستی اتوماتیک است که پس از زمان تعیین شده فرمان قطع یا وصل را انجام می دهد.
| مشخصات فنی محصول |
|
| کد فنی | RE22R1QCMU |
| نام اختصاری | |
| نوع ولتاژ | 24V AC/DC – 110… 240VAC |
| کاربرد محصول | تایمر صنعتی |
| تنظیم زمان تاخیر | ۰.۰۵ … ۳۰۰ ثانیه |
| کنتاکت خروجی | 1C/O |
| محیطی | |
| درجه حفاظت بر حسب IP | IP50 |
