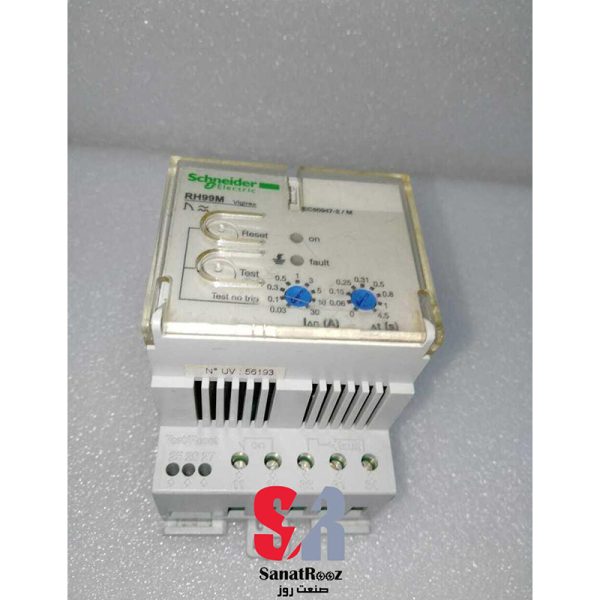

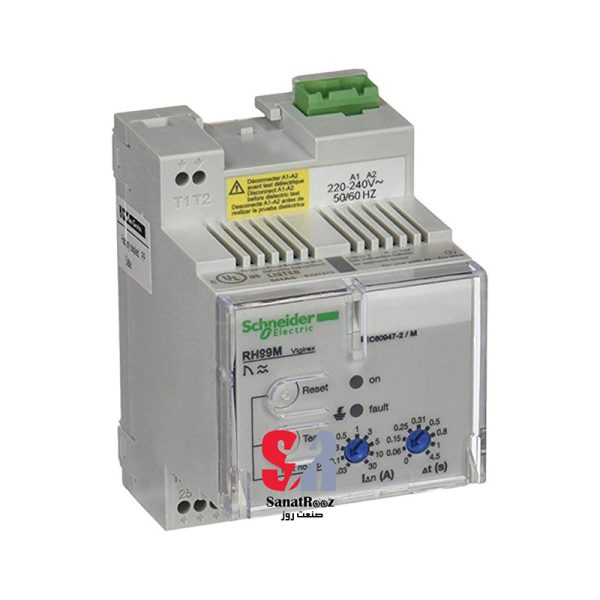

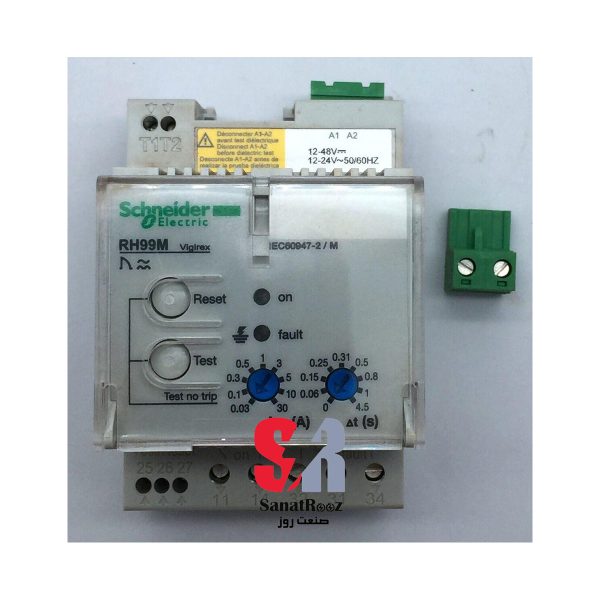

رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت ACرله ارت فالت RH99M اشنایدر الکتریک با تغذیه 220 تا 240 ولت AC، یک دستگاه پیشرفته برای محافظت در برابر نشتی زمین است. این رله با حساسیت قابل تنظیم در محدوده 0.03 تا 30 آمپر و زمان تأخیر 0 تا 4.5 ثانیه، اطمینان از عملکرد ایمن و موثر سیستم‌های برقی را فراهم می‌کند. نصب آسان روی ریل DIN و پشتیبانی از سیستم‌های زمین TN-S، TT و IT، این رله را به انتخابی مناسب برای کاربردهای صنعتی و تجاری تبدیل می‌کند. با استانداردهای بین‌المللی EN/IEC 60947-2 و حفاظت IP40، این رله محافظت عالی و قابلیت اطمینان بالا را تضمین می‌کند.
رله‌های ارت فالت (Earth Fault Relay) از تجهیزات حفاظتی بسیار مهم در سیستم‌های برقی و صنعتی به شمار می‌روند. این دستگاه‌ها به منظور تشخیص و اعلام وقوع خطاهای ارت (زمین) به کار می‌روند و نقش حیاتی در ایمنی و جلوگیری از آسیب‌های جدی به تجهیزات و افراد دارند. یکی از محصولات برجسته در این زمینه، رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC از برند معتبر اشنایدر الکتریک است که با تغذیه 220 تا 240 ولت AC کار می‌کند. در این مقاله به بررسی ویژگی‌ها، مزایا، کاربردها، نقاط قوت و ضعف این رله پرداخته می‌شود.
ویژگی‌های رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC:
رله ارت فالت RH99M اشنایدر با طراحی و تکنولوژی پیشرفته‌ای ساخته شده است که مناسب برای استفاده در انواع سیستم‌های برقی صنعتی و تجاری می‌باشد. این رله دارای ویژگی‌های زیر است:
- تغذیه 220 تا 240 ولت AC: این رله با ولتاژ معمول در سیستم‌های برقی سازگار است و نیازی به منابع تغذیه خاص یا اضافی ندارد.
- حساسیت بالا: رله RH99M دارای حساسیت بالایی در تشخیص جریان‌های نشتی به زمین است که باعث می‌شود خطاهای ارت در کمترین زمان ممکن شناسایی و رفع شوند.
- طراحی فشرده و مقاوم: این رله با ابعاد کوچک و بدنه مقاوم خود، قابلیت نصب در تابلوهای برق مختلف را داراست و می‌تواند در محیط‌های صنعتی با شرایط سخت نیز عملکرد مطلوبی داشته باشد.
- پشتیبانی از استانداردهای بین‌المللی: این محصول اشنایدر با استانداردهای جهانی مطابقت دارد که تضمینی بر کیفیت و ایمنی آن است.
- نمایشگر وضعیت: رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC دارای نمایشگری است که وضعیت عملکرد دستگاه و وقوع خطاهای احتمالی را به صورت بصری نمایش می‌دهد.
در ادامه، تمامی اطلاعات و مشخصات فنی شامل جزئیات فنی و عملکردی کامل رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC می‌باشند:
| مشخصه | جزئیات |
|---|---|
| نام محصول | رله نشتی زمین RH99M با تنظیم دستی |
| محدوده جریان نشتی | 0.03 تا 30 آمپر |
| محدوده زمان تاخیر | 0 تا 4.5 ثانیه |
| ولتاژ تغذیه | 220 تا 240 ولت AC، فرکانس 50/60 هرتز |
| حساسیت نشتی زمین | قابل تنظیم در 9 حالت |
| پشتیبانی نصب | ریل DIN |
| نوع تنظیم | انتخابگر |
| نوع محافظت | محافظت از کلاس A نشتی زمین |
| توان مصرفی | 4 ولت آمپر |
| سازگاری با سنسورهای جریان | VigiPacT TOA، VigiPacT A، VigiPacT L |
| بار حرارتی محصور شده | 8 آمپر |
| حداقل بار | 10 میلی‌آمپر در 12 ولت |
| سیستم‌های زمین‌سازی پشتیبانی‌شده | TN-S، TT، IT |
| ولتاژ ضربه‌ای قابل تحمل | 8 کیلوولت |
| نوع تنظیم مجدد | تنظیم مجدد دستی |
| تست عملکرد | قابلیت تست محلی و از راه دور |
| اندازه‌گیری داخلی جریان خطا | دامنه 80 تا 100 درصد |
| محافظت تنظیمات | محافظت شده با درپوش قابل قفل شدن |
| مصرف توان در VA | 4 VA |
| سیستم‌های نظارت شده | 1000 ولت AC در 50/60 هرتز (حداکثر) |
| کلاس محافظت در برابر شوک الکتریکی | کلاس II |
| استانداردها | EN/IEC 60947-2 Annex M، EN/IEC 60755، UL 1053، CSA C22.2 No. 144 |
| ولتاژ سیستم نظارت | 1000 ولت AC در 400 هرتز (حداکثر) |
| سازگاری با سنسورهای جریان نشتی | سنسورهای VigiPacT TOA، VigiPacT A، VigiPacT L |
| حداکثر دمای محیط برای کارکرد | 70 درجه سانتی‌گراد |
| حداقل دمای محیط برای کارکرد | -35 درجه سانتی‌گراد |
| درجه حفاظت IP | IP40 در جلوی دستگاه، IP30 در بخش‌های جانبی، IP20 در ترمینال‌ها |
| درجه حفاظت IK | IK07 مطابق با EN 50102 |
| مقاومت مکانیکی | مقاومت در برابر آتش مطابق با IEC 60695-2-1 |
| گواهی سازگاری الکترومغناطیسی | تطابق با CISPR 11، IEC 61000-4-6، IEC 61000-4-2، IEC 61000-4-5، IEC 61000-4-4، IEC 61000-4-3 |
| رطوبت نسبی | 95% در 55 درجه سانتی‌گراد |
| درجه آلودگی | درجه 3 مطابق با IEC 60664-1 |
| ابعاد (عرض، ارتفاع، عمق) | 54 × 81 × 74 میلی‌متر |
| وزن خالص | 0.3 کیلوگرم |
| ولتاژ ضربه‌ای قابل تحمل | 8 کیلوولت |
| نوع بسته‌بندی واحد 1 | یک عدد، ابعاد 8.5 × 9 × 7.6 سانتی‌متر، وزن 276 گرم |
| نوع بسته‌بندی واحد 2 | 36 عدد، ابعاد 30 × 30 × 40 سانتی‌متر، وزن 10.424 کیلوگرم |
| گارانتی | 12 ماه |
| پایداری و الزامات زیست‌محیطی | دارای برچسب Green Premium™، بدون جیوه، مطابق با RoHS اروپا و چین |
مزایای رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC:
استفاده از رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC مزایای متعددی دارد که در ادامه به برخی از آنها اشاره می‌کنیم:
- افزایش ایمنی: این رله با تشخیص به موقع خطاهای ارت، از بروز حوادث ناگوار مانند شوک الکتریکی و آتش‌سوزی جلوگیری می‌کند. این مسئله به ویژه در محیط‌های صنعتی با ولتاژ بالا بسیار حیاتی است.
- صرفه‌جویی در هزینه‌ها: تشخیص سریع و قطع جریان در مواقع بروز خطای ارت، از آسیب‌های جدی به تجهیزات جلوگیری می‌کند و باعث کاهش هزینه‌های تعمیر و نگهداری می‌شود.
- نصب و راه‌اندازی آسان: رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC به سادگی قابل نصب و راه‌اندازی است و نیازی به تنظیمات پیچیده ندارد. این ویژگی باعث می‌شود تا مهندسان برق به سرعت بتوانند آن را در سیستم‌های برقی به کار گیرند.
- طول عمر بالا: با توجه به کیفیت ساخت بالا و استفاده از مواد مقاوم در تولید این رله، عمر مفید آن بسیار بالاست و به مدت طولانی بدون نیاز به تعویض کار می‌کند.
کاربردهای :رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC:
رله ارت فالت RH99M در انواع صنایع و محیط‌های مختلف کاربرد دارد. برخی از کاربردهای اصلی این رله عبارتند از:
- صنایع سنگین: در صنایعی که با ولتاژهای بالا کار می‌کنند، خطر وقوع خطاهای ارت بیشتر است و استفاده از رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC اشنایدر می‌تواند امنیت سیستم‌های برقی را افزایش دهد.
- ساختمان‌های تجاری و مسکونی: این رله می‌تواند در سیستم‌های برقی ساختمان‌های تجاری و مسکونی نصب شود تا از خطرات ناشی از خطاهای ارت جلوگیری کند.
- تابلوهای برق صنعتی: در تابلوهای برق صنعتی که برای کنترل و مدیریت جریان‌های بالا استفاده می‌شوند،رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC نقش حیاتی در حفاظت از تجهیزات ایفا می‌کند.
- سیستم‌های توزیع برق: در شبکه‌های توزیع برق که نیاز به ایمنی بالا دارند، استفاده از رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC از وقوع حوادث ناگوار جلوگیری می‌کند.
نقاط قوت رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC:
رله RH99M اشنایدر دارای نقاط قوت متعددی است که باعث شده تا این محصول به یکی از محبوب‌ترین انتخاب‌ها در میان مهندسان برق و صنایع مختلف تبدیل شود:
- کیفیت ساخت بالا: برند اشنایدر همواره به کیفیت و نوآوری محصولات خود معروف است و رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC نیز از این قاعده مستثنی نیست. مواد با کیفیت بالا و طراحی دقیق این رله، دوام و کارایی بالای آن را تضمین می‌کند.
- تشخیص سریع خطا: این رله قادر است خطاهای ارت را به سرعت تشخیص دهد و در کمترین زمان ممکن اقدام به قطع جریان برق کند. این ویژگی می‌تواند از بروز خسارات سنگین به تجهیزات جلوگیری کند.
- سازگاری با سیستم‌های مختلف: رله RH99M با اکثر سیستم‌های برقی سازگار است و می‌تواند در محیط‌های صنعتی و تجاری متنوعی به کار گرفته شود.
- قیمت مناسب: با وجود کیفیت و ویژگی‌های بالای این رله، قیمت آن نسبت به سایر رقبا در بازار بسیار مناسب است که این امر یکی از دلایل محبوبیت آن در میان مشتریان است.
نقاط ضعف رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC:
در کنار مزایا و نقاط قوت متعدد، ممکن است برخی نقاط ضعف نیز در مورد رله RH99M وجود داشته باشد که به آنها اشاره می‌کنیم:
- محدودیت در تنظیمات حساسیت: در برخی مواقع، تنظیم حساسیت این رله ممکن است نیاز به دقت بیشتری داشته باشد و این مسئله می‌تواند چالشی برای برخی کاربران باشد.
- نیاز به تعمیرات دوره‌ای: مانند بسیاری از تجهیزات الکتریکی دیگر، رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC نیز نیاز به تعمیرات و نگهداری دوره‌ای دارد تا به طور کامل کار کند. این مسئله ممکن است برای برخی از کاربران مشکل‌ساز باشد.
- نیاز به تخصص فنی در نصب: هرچند نصب این رله نسبتاً ساده است، اما همچنان نیاز به دانش فنی مناسب دارد و ممکن است نصب آن توسط افراد غیرمتخصص با مشکلاتی همراه باشد.
نتیجه‌گیری
رله ارت فالت RH99M اشنایدر تغذیه 220 تا 240 ولت AC یکی از بهترین گزینه‌ها برای حفاظت از سیستم‌های برقی در برابر خطاهای ارت است. این رله با حساسیت بالا، کیفیت ساخت برتر و نصب آسان، می‌تواند امنیت و کارایی سیستم‌های برقی را بهبود بخشد. هرچند که برخی نقاط ضعف نیز در مورد این رله وجود دارد، اما مزایای آن به مراتب بیشتر و قابل توجه‌تر است. در نهایت، انتخاب این رله می‌تواند به کاهش خطرات و هزینه‌های احتمالی در پروژه‌های برقی منجر شود.
