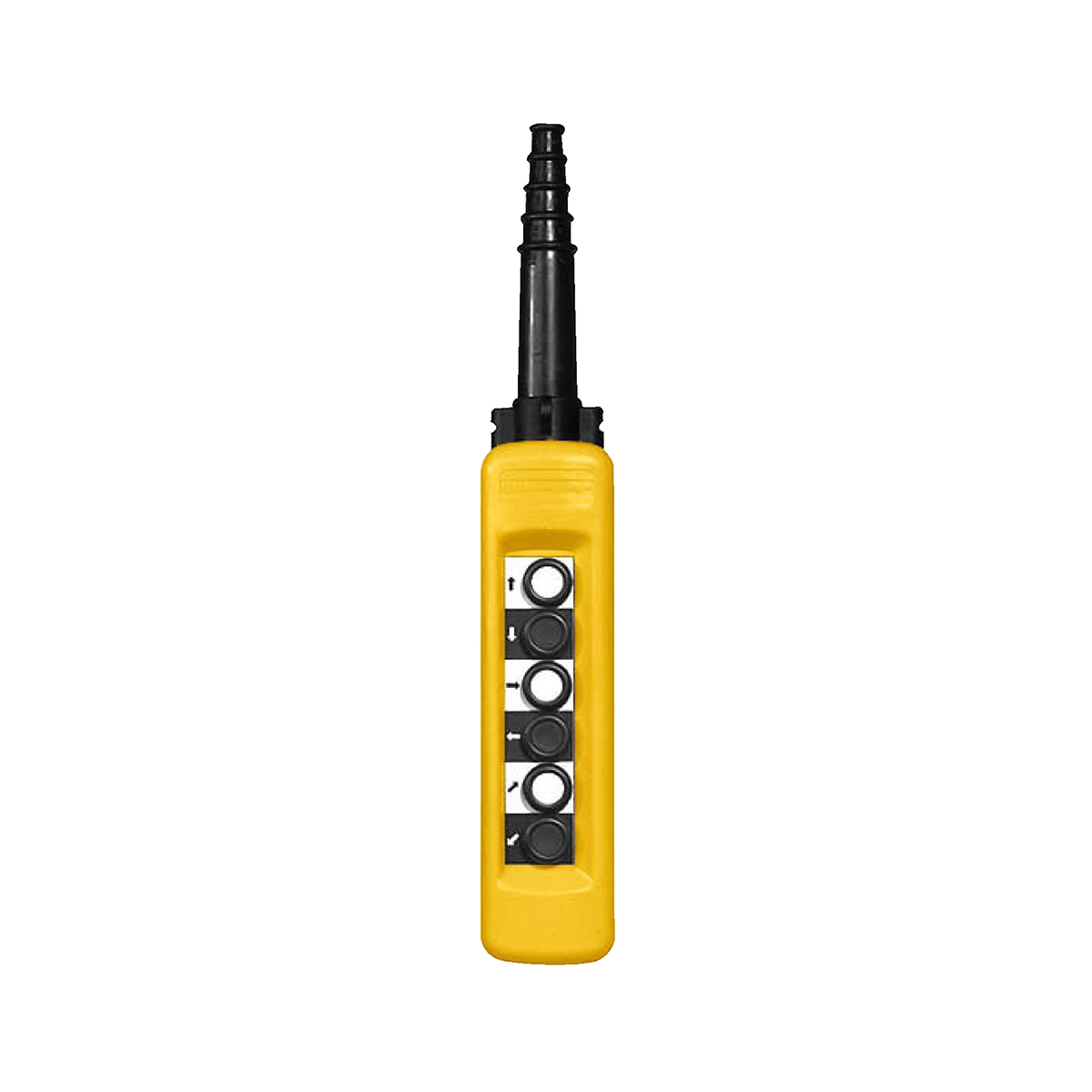

شاسی جرثقيل اشنایدر تک سرعته شش دکمه
نحوۀ مونتاژ کلید جرثقیل اشنایدر
دستورالعمل نصب (میزان گشتاور، جهت مهره، مونتاژ صفحات افقی و لوازم جانبی که در کاتالوگ محصول ذکر شده است) را دنبال کنید. مونتاژ مناسب برای عملیات صحیح و به دست آوردن درجه IP اهمیت دارد.
اقداماتی که باید در طول مونتاژ، نگهداری روزمره یا جایگزینی قطعه انجام شود.
مونتاژ:
- مراحل مونتاژ را به ترتیب (A, B, C, …) دنبال کنید.
- میزان گشتاور نمایش داده شده در جدول را رعایت کنید.
- استفاده از تمام قطعات لازم (علائم و اختصارات، حلقه، سرپوش ها، مهره ها، …).
نگهداری روزمره:
- بررسی کنید تمام پیچ های (XX) در قسمت پشت به طور دقیق با میزان گشتاور مشخص شده همخوانی دارند.
- وضعیت و ایمنی (حلقه و پیچ ها) در انتهای محافظ (YY+ZZ+AA) بررسی شود.
- شرایط محفظۀ کلید جرثقیل را بررسی کنید.
- شرایط واحدهای کنترل (دکمه ها، نشانگرها و …) بررسی شود.
جایگزینی قطعه:
- فقط از قطعات موجود در کاتالوگ استفاده شود.
- از میزان گشتاور ذکر شده در جدول پیروی کنید.
سیم بندی الکتریکی
- قطعات کنترلی را روغن کاری و گریس کاری نکنید.
- سیم بندی باید مطابق با تمام کدهای و استانداردهای قابل اجرا انجام شود.
کنترل تک سرعته مستقیم و معکوس موتور
با کنتاکت کمکی ZBE2BE101 + ZB2BE102که به صورت جداگانه استفاده می شود
| فنی | |
| کد فنی | XACA671 |
| نام اختصاری | XACA |
| نوع عملکرد | کنترل موتور تک سرعت |
| کاربرد محصول | کنترل انواع جرثقیل سقفی، جرثقیل دروازه ای و بازوئی |
| رنج توان کاری | 40W DC-13 1000000 cycles 60 cyc/mn 120 V 0.5 inductive IEC 60947-5-1 appendix C , 48W DC-13 1000000 cycles 60 cyc/mn 48 V 0.5 inductive IEC 60947-5-1 appendix C , 65W DC-13 1000000 cycles 60 cyc/mn 24 V 0.5 inductive IEC 60947-5-1 appendix C |
| شناسه ترمینال | (11-12)NC , (13-14)NO |
| قابلیت کار همزمان | ZB2BE101 برای هر جهت |
| توصیف ترمینال های ISO | (13-14)NO |
| نوع دکمه کنترل | اولین پوش باتن 1 NO (بالا، آهسته) , دومین پوش باتن 1 NO (پایین، آهسته) , سومین پوش باتن 1 NO (راست، آهسته) , چهارمین پوش باتن 1 NO (چپ، آهسته) , پنجمین پوش باتن 1 NO (آهسته به جلو حرکت کردن) , ششمین پوش باتن 1 NO (برعکس، آهسته) |
| توضیحات مربوط به پایه ها | (13-14)NO |
| جریان حرارتی محصور شده | 10 آمپر |
| نوع مدار الکتریکی | کنترل مدار |
| ورودی کابل | مهره لاستیکی با ورودی پله ای 26…8 میلی متر |
| دسته بندی اضافه ولتاژ | Class II IEC 61140 |
| مقاومت بین ترمینال ها | 25 => میلی اهم |
| رنج ولتاژ عایق بندی [Ui] | 600V 3 |
| میزان تحمل ناگهانی ولتاژ | 6kV IEC 60947-1 |
| نوع کنترل | 6 دکمه |
| دوام مکانیکی | 1000000 بار |
| استحکام در برابر لرزش | 15gn 10…500 Hz IEC 60068-2-6 |
| استحکام در برابر ضربه | 100gn IEC 60068-2-27 |
| مدت زمان گارانتی | 12 ماه |
| خصوصیات ظاهری | |
| جنس بدنه | پلی پروپیلن |
| جنس محوظه | پلی پروپیلن |
| رنگ | زرد |
| وزن محصول | 0.86 کیلوگرم |
| اتصالات | |
| اتصال مکانیکی | با اتصال مکانیکی بین جفت ها |
| تعیین کد اتصال | A600 AC-15 240 V 3 A IEC 60947-5-1 appendix A , A600 AC-15 600 V 1.2 A IEC 60947-5-1 appendix A , Q600 DC-13 250 V 0.27 A IEC 60947-5-1 appendix A , Q600 DC-13 600 V 0.1 A IEC 60947-5-1 appendix A |
| حفاظت اتصال کوتاه | فیوز حفاظتی 10 آمپر cartridge gG |
| اتصالات – ترمینال ها | Screw clamp terminals 1 x 0.5…2 x 1.5 mm² with cable end , Screw clamp terminals 1 x 0.5…1 x 2.5 mm² without cable end |
| محیطی | |
| درجه حفاظت بر حسب IK | IK08 EN 50102 |
| نوع حفاظت | TH |
| درجه حفاظت بر حسب IP | IP65 IEC 60529 |
| میزان دمای مجاز محیط برای نصب | 70…25- درجه سانتی گراد |
| میزان دمای مجاز محیط برای نگهداری کالا | 70…40- درجه سانتی گراد |
| استانداردها | |
| استانداردها | EN/IEC 60204-32 , EN/IEC 60947-5-1 , UL 508 , CSA C22.2 No 14 |
