شاسی جرثقيل اشنایدر تک سرعته هشت دکمه

کلید جرثقیل آویزان یا کلید جرثقیل کنترل از راه دور ابزاری برای کنترل و هدایت جرثقیل های سقفی یا دروازه ای است. یکی از ویژگی های مهم کلید جرثقیل آویزان این است که اپراتور می تواند نزدیک بار قرار گرفته و در وضعیت بهتری عملیات کنترل را انجام دهد همچنین اپراتور نیاز به هشدار دهنده ندارد و دامنۀ خطای آن کاهش می یابد. یک ویژگی منحصر بفرد دیگر این است که خطر حبس شدن و برخورد اپراتور با اجسام که در جرثقیل های سقفی کابین دار وجود دارد با استفاده از کلید جرثقیل کاهش می یابد.

مشخصه های کلید جرثقیل آویزان:

در ساخت کلید جرثقیل آویزان دکمه های آن به نحوی طراحی و نصب شده است که به آسانی و با فشار کمی عمل می کند و زمانیکه که فشار از روی آن برداشته شود فرمان آن دکمه قطع خواهد شد. البته شستی توقف اضطراری کلید جرثقیل به این صورت عمل نمی کند و با فشردن شستی و برداشتن انگشت دوباره به وضعیت اول بر نمی گردد. شستی توقف اضطراری به رنگ قرمز، در ابعاد بزرگتر و به صورت برجسته روی کلید نصب شده است البته اگر شستی توقف اضطراری یا امرجنسی روی نمونه کلید جرثقیل اشنایدر وجود نداشت می توان آن را نصب کرد به این صورت که شستی قرمز رنگ توقف را می توان با شستی امرجنسی جایگزین نمود.

تمامی علائم جهت نما برای فرمان به هر دکمه روی کلید جرثقیل اشنایدر نصب گردیده است. اگر قاب کلید جرثقیل به هر دلیلی آسیب ببیند قابلیت تعویض و جایگزینی دارد.

هنگام استفاده از  کلید جرثقیل آویزان در صنایع ریخته گری و ذوب فلزات، اپراتور باید باید از وسایل حفاظت فردی مخصوص نظیر لباس نسوز و حفاظ صورت استفاده کند. کلید جرثقیل آویزان در محدودۀ حرارتی مشخص که تعیین گردیده باید به کار گرفته شود. تمام سطح و کناره های کلید جرثقیل اشنایدر برای جلوگیری از نفوذ گرد و غبار و مواد خورنده پوشش داده شده است و متعلقات آن از مواد مقاوم ضد خوردگی و عایق ساخته شده است. باید به این نکته توجه کرد که کلید جرثقیل توسط زنجیر یا سیم بکسل مهار شود تا باعث کشیدگی و آسیب دیدن کابل فرمان نگردد.

سرعت جرثقیل سقفی باید متناسب با سرعت حرکت اپراتوری باشد که با کلید جرثقیل آویزان کار می کند در صورتیکه سرعت حرکت جرثقیل نسبت به سرعت گام برداری اپراتور بیشتر باشد، خطرساز خواهد بود.

جرثقیل های سقفی که با کلید جرثقیل کنترل می شوند باید مجهز به ترمز حرکت خودکار هم باشند که در صورت افزایش سرعت بیش از حد مجاز، حرکت دستگاه متوقف شود.

برای جلوگیری از خطر برخورد قلاب جرثقیل با موانع و اجسام موجود در مسیر باید تجهیزات محدود کننده حرکت از نظر ارتفاع در نظر گرفته شود. در این خصوص معمولاً از لیمیت سوئیچ ها استفاده می شود که قابلیت کنترل حرکت در ابتدا و انتهای مسیر را دارند.

کلید جرثقیل باید به گونه ای طراحی و نصب شود که علاوه بر سهولت در استفاده باعث خستگی اپراتور نگردد. کلید جرثقیل باید از لحاظ اتصالات الکتریکی فاقد هرگونه نشتی جریان باشد و به سیستم اتصال زمین متصل شود. در صورت امکان حداکثر ولتاژ کلید جرثقیل در مکان های مرطوب از 50 ولت AC و 120 ولت DC بییشتر نباشد.

به منظور هرگونه تعمیر روی کلید جرثقیل ابتدا باید برق اصلی قطع شده و طبق کاتالوگ اقدام به تعمیر آن کرد معمولاً قسمت های آسیب پذیر کلیدجرثقیل، شستی ها و کنتاکت های کمکی هستند که قابلیت تعویض و نصب مجدد دارند.

کلید جرثقیل یا صفحه کلید آویزان وسیلۀ بسیار مناسبی برای ایمنی اپراتور و پرسنل مجاور دستگاه بوده و باعث افزایش سرعت و دقت در انجام کار می شود. این وسیله همانند سایر اجزای جرثقیل نیازمند بازرسی روزانه و تعمیر و نگهداری پیشگیرانه است تا به صورت مطمئن و ایمن کار کند.

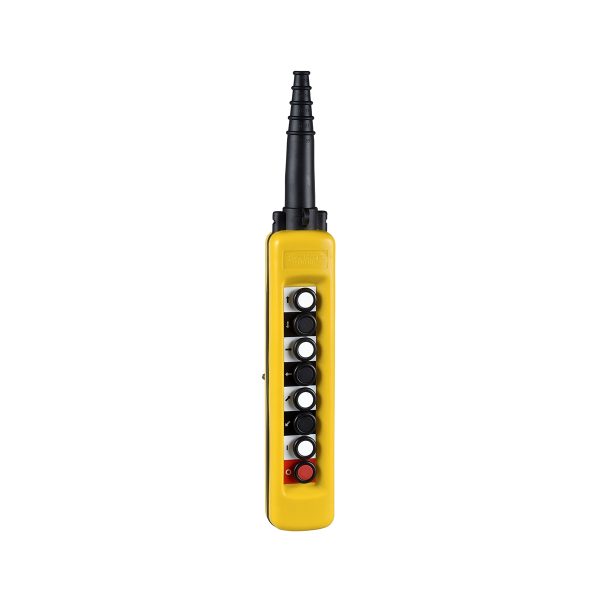

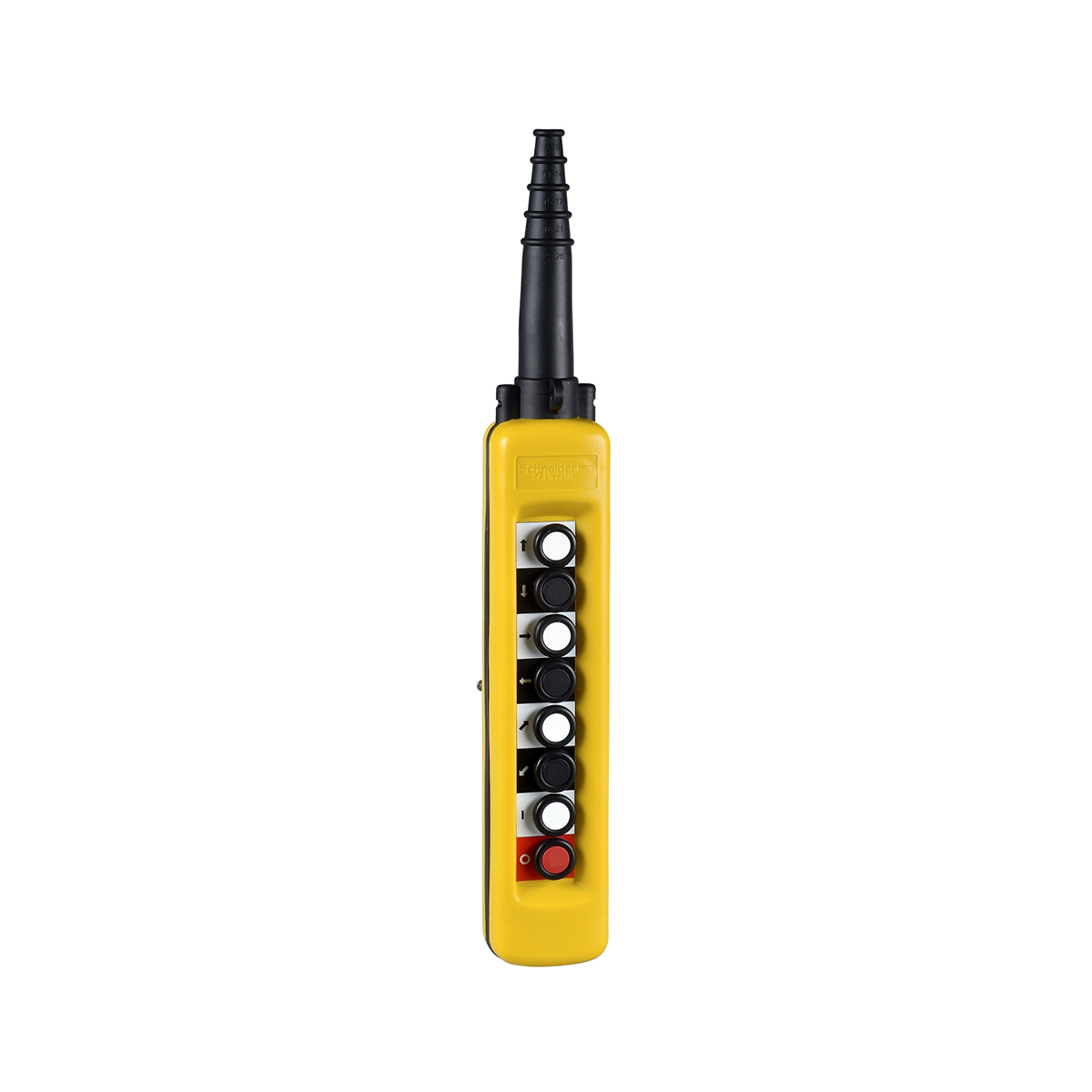

کليد جرثقيل تک سرعته هشت دکمه از سری Harmony XAC اشنایدر الکتریک مناسب برای کنترل انواع جرثقیل سقفی، دروازه ای و بازوئی است.

عملکرد دکمه های این کلید جرثقیل به صورت زیر است:

•  اولین پوش باتن:1 NO، بالا – آهسته
•  دومین پوش باتن:1 NO، پایین – آهسته
•  سومین پوش باتن:1 NO، جهت راست – آهسته
•  چهارمین پوش باتن:1 NO، جهت چپ – آهسته
•  پنجمین پوش باتن: 1 NO، جهت جلو – آهسته
•  ششمین پوش باتن: 1 NO، جهت برعکس – آهسته
•  هفتمین پوش باتن: 1 NO I
•  هشتمین پوش باتن: 1 NC O

توجه: آخرین شستی که به صورت 1NC است را می توان با شستی امرجنسی کله قارچی تعویض نمود.
