لیمیت سوئیچ اشنایدر الکتریک فلزی آنتنیبا نام اختصاری XCKM به منظور کنترل حرکت به کار می رود. عملکرد این محصول به صورت فنری است.
لیمیت سوئیچ ها به منظور کنترل کردن دستگاه ها و یا کنترل بخشی از یک فرآیند عمل می کنند.

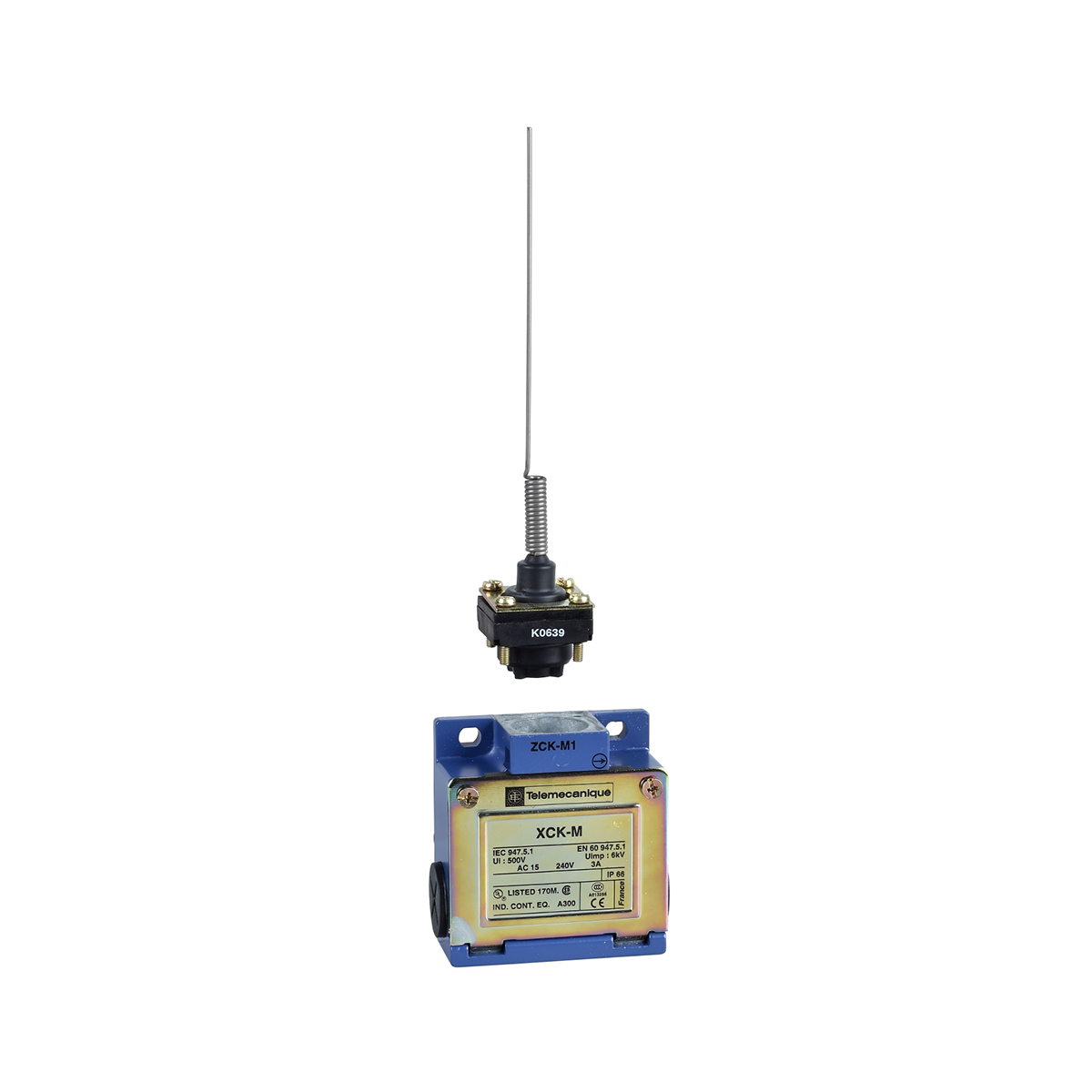

لیمیت سوئیچ اشنایدر الکتریک فلزی آنتنی
لیمیت سوئیچ فلزی آنتنی با نام اختصاری XCKM به منظور کنترل حرکت به کار می رود. عملکرد این محصول به صورت فنری است. عملکرد فنری لیمیت سوئیچ اشنایدر الکتریک به کنترل بیشتر در خطوط تولید کمک می کند.
لیمیت سوئیچ فلزی آنتنی
و در واقع می توان گفت یک وسیلۀ الکترومکانیکی است که باعث قطع و وصل شدن جریان الکتریکی بواسطۀ کنتاکت ها می شوند.
انواع لیمیت سوئیچ
لیمیت سوئیچ ها در انواع مختلفی طراحی می شوند:
- لیمیت سوئیچ با اهرم قرقره ای
- لیمیت سوئیچ با اهرم فشاری
- لیمیت سوئیچ با اهرم آنتنی
- لیمیت سوئیچ با اهرم غلطکی
range of product |
OsiSense XC
|
|
|---|---|---|
| series name |
Standard format
|
|
| product or component type |
Limit switch
|
|
| device short name |
XCKM
|
|
| body type |
Fixed
|
|
| head type |
Multi-directional head
|
|
| material |
Metal
|
|
| body material |
Zamak
|
|
| fixing mode |
By the body
|
|
| movement of operating head |
Multi-directional
|
|
| type of operator |
Spring return cat”s whisker
|
|
| type of approach |
Multi-directional approach
|
|
| cable entry |
3 entries tapped for Pg 11 cable gland
|
|
| number of poles |
2
|
|
| contacts type and composition |
1 NC + 1 NO
|
|
| contact operation |
Snap action
|
switch actuation |
By any moving part
|
|
|---|---|---|
| electrical connection |
Screw-clamp terminals, clamping capacity: 1 x 0.34…2 x 1.5 mm²
|
|
| contacts insulation form |
Zb
|
|
| number of steps |
1
|
|
| positive opening |
Without
|
|
| minimum torque for tripping |
0.13 N.m
|
|
| minimum actuation speed |
0.01 m/min
|
|
| maximum actuation speed |
1 m/s
|
|
| contact code designation |
A300, AC-15 (Ue = 240 V), Ie = 3 A conforming to EN/IEC 60947-5-1 appendix A
Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conforming to EN/IEC 60947-5-1 appendix A |
|
| [Ithe] conventional enclosed thermal current |
10 A AC
|
|
| [Ui] rated insulation voltage |
300 V conforming to UL 508
500 V (pollution degree 3) conforming to IEC 60947-1 300 V conforming to CSA C22.2 No 14 |
|
| maximum resistance across terminals |
25 MOhm conforming to IEC 60255-7 category 3
|
|
| [Uimp] rated impulse withstand voltage |
6 kV IEC 60664
6 kV IEC 60947-1 |
|
| short-circuit protection |
10 A cartridge fuse, type gG
|
|
| electrical durability |
5000000 cycles, DC-13, inductive load type, 120 V, 4 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
5000000 cycles, DC-13, inductive load type, 24 V, 7 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C 5000000 cycles, DC-13, inductive load type, 48 V, 10 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C |
|
mechanical durability |
10000000 cycles
|
|
| width |
64 mm
|
|
| height |
64 mm
|
|
| depth |
30 mm
|
|
| net weight |
0.25 kg
|
|
| terminals description ISO n°1 |
(21-22)NC
(13-14)NO |
| shock resistance |
50 gn for 11 ms conforming to EN/IEC 60068-2-27
|
|
|---|---|---|
| vibration resistance |
25 gn (f= 10…500 Hz) conforming to EN/IEC 60068-2-6
|
|
| IP degree of protection |
IP66 conforming to EN/IEC 60529
|
|
| IK degree of protection |
IK05 conforming to EN 50102
|
|
| electrical shock protection class |
Class I conforming to IEC 61140
Class I conforming to NF C 20-030 |
|
| ambient air temperature for operation |
-25…70 °C
|
|
| ambient air temperature for storage |
-40…70 °C
|
|
| protective treatment |
TC
|
|
| product certifications |
UL
CCC CSA |
|
| standards |
IEC 60947-5-1
CSA C22.2 No 14 EN 60204-1 EN 60947-5-1 UL 508 IEC 60204-1 |
| Unit Type of Package 1 |
PCE
|
|
|---|---|---|
| Number of Units in Package 1 |
1
|
|
| Package 1 Weight |
264 g
|
|
| Package 1 Height |
6.4 cm
|
|
| Package 1 width |
22.1 cm
|
|
| Package 1 Length |
3.2 cm
|
| Sustainable offer status |
Green Premium product
|
|
|---|---|---|
| EU RoHS Directive |
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration |
|
| Mercury free |
Yes
|
|
| RoHS exemption information |
Yes
|
|
| Environmental Disclosure |
Product Environmental Profile
|
| Warranty |
18 months
|
|---|
