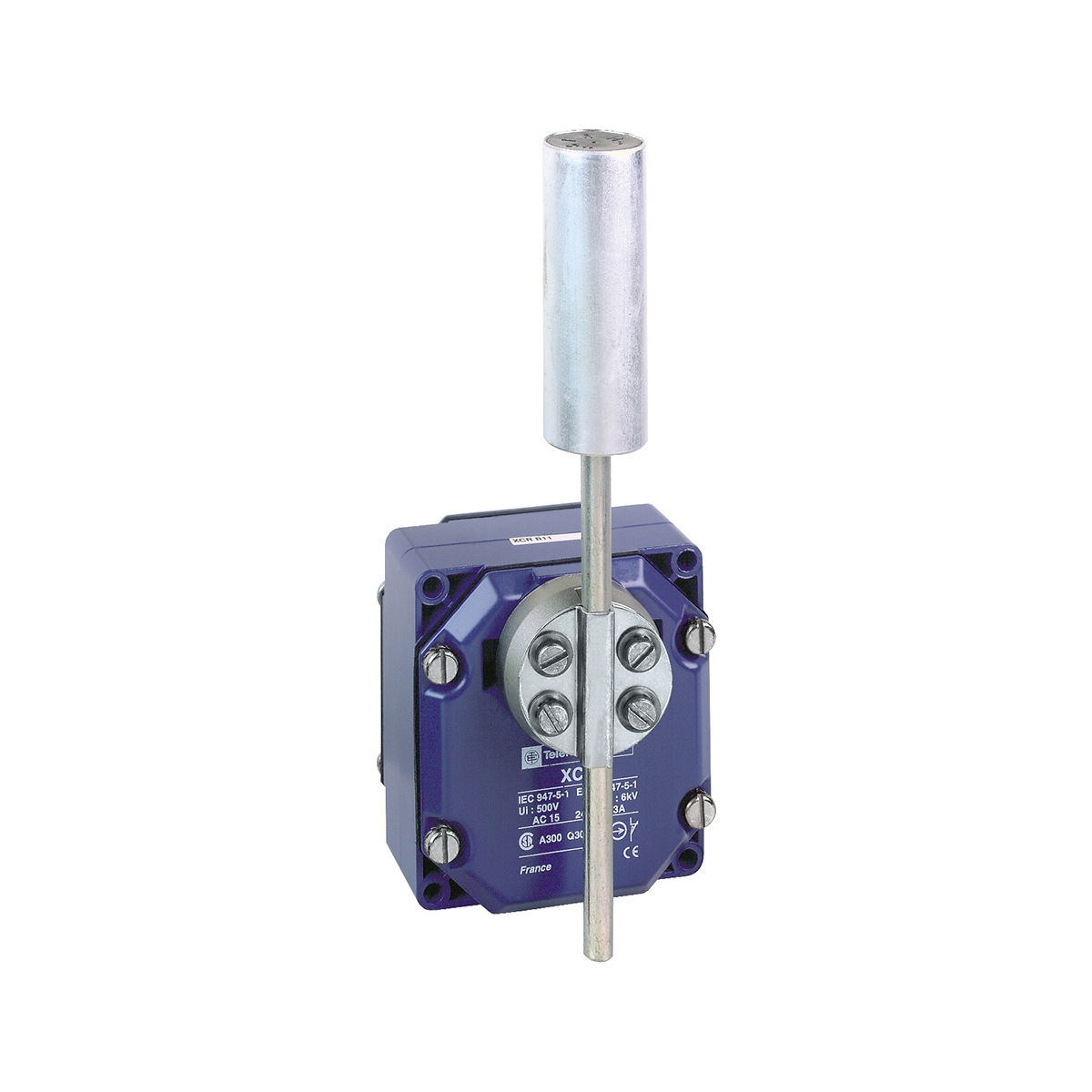

لیمیت سوئیچ اشنایدر الکتریک فلزی با سری ميله ایلیمیت سوئیچ فلزی
کلمۀ میکروسوئیچ برای شستی و کلید های کوچک به کار برده می شود ولی برای شستی های بزرگ از کلمۀ لیمیت سوئیچ استفاده می شود.
لیمیت سوئیچ ها مانند شستی های استپ و استارت به مدارها فرمان می دهند و تنها فرق آن با استپ استارت های معمولی در طریقۀ فرمان دادن به آن ها است. اغلب شستی ها توسط انگشتان دست فرمان پذیر هستند ولی لیمیت سوئیچ ها توسط اعمال نیروی مکانیکی فرمان می گیرند.
علامت اختصاری لیمیت سوئیچ ها تقریباً مشابه شستی های معمولی است و تنها فرق آن علامت دایره ای کوچک در بالای شستی می باشد.
| range of product |
OsiSense XC
|
|
|---|---|---|
| series name |
Special format
|
|
| product or component type |
Limit switch
|
|
| product specific application |
For conveyor belt shift monitoring
|
|
| device short name |
XCRT
|
|
| sensor design |
–
|
|
| body type |
Fixed
|
|
| head type |
Rotary head
|
|
| material |
Metal
|
|
| fixing mode |
By the body
|
|
| movement of operating head |
Rotary
|
|
| type of operator |
Spring return roller zinc plated steel with lever
|
|
| type of approach |
Lateral approach, 2 directions
|
|
| electrical connection |
Screw-clamp terminals, clamping capacity: 1 x 0.5…2 x 2.5 mm²
|
|
| number of poles |
2
|
|
| contacts type and composition |
2 C/O
|
|
| contact operation |
Snap action
|
|
| contact block per direction [control circuit] |
2 per direction
|
|
| positive opening |
Without
|
| body material |
Zinc alloy
|
|
|---|---|---|
| switch actuation |
By conveyor belt
|
|
| cable entry |
1 entry tapped for Pg 13.5 cable gland, cable outer diameter: 9…12 mm conforming to NF C 68-300
|
|
| contacts insulation form |
Za
|
|
| number of steps |
2
|
|
| minimum torque for tripping |
1 N.m
|
|
| minimum actuation speed |
0.01 m/min
|
|
| tripping angle |
10 ° for fault signalling
18 ° for stopping of the conveyor belt |
|
| maximum displacement angle |
-90 °
90 ° |
|
| contact code designation |
A300, AC-15 (Ue = 240 V), Ie = 3 A conforming to EN/IEC 60947-5-1 appendix A
Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conforming to EN/IEC 60947-5-1 appendix A |
|
| [Ui] rated insulation voltage |
300 V conforming to UL 508
500 V (pollution degree 3) conforming to IEC 60947-1 500 V (pollution degree 3) conforming to VDE 0110 300 V conforming to CSA C22.2 No 14 |
|
| maximum resistance across terminals |
25 MOhm conforming to IEC 60255-7 category 3
|
|
| [Uimp] rated impulse withstand voltage |
6 kV IEC 60664
6 kV IEC 60947-1 |
|
| short-circuit protection |
10 A cartridge fuse, type gG
|
|
| electrical durability |
5000000 cycles, DC-13, inductive load type, 120 V, 4 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
5000000 cycles, DC-13, inductive load type, 24 V, 7 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C 5000000 cycles, DC-13, inductive load type, 48 V, 10 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C |
|
| mechanical durability |
300000 cycles
|
|
| width |
85 mm
|
|
| height |
95 mm
|
|
| depth |
75 mm
|
|
| net weight |
1.17 kg
|
|
| terminals description ISO n°1 |
(11-12)NC
(13-14)NO |
| shock resistance |
30 gn for 18 ms conforming to IEC 60068-2-27
|
|
|---|---|---|
| vibration resistance |
9 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
|
|
| IP degree of protection |
IP65 conforming to IEC 60529
|
|
| overvoltage category |
Class I conforming to IEC 61140
Class I conforming to NF C 20-030 |
|
| ambient air temperature for operation |
-25…70 °C
|
|
| ambient air temperature for storage |
-40…70 °C
|
|
| protective treatment |
TC
|
|
| standards |
EN 60947-5-1
NF C 79-130 CSA C22.2 No 14 IEC 60947-5-1 IEC 60204-1 EN 60204-1 |
| Unit Type of Package 1 |
PCE
|
|
|---|---|---|
| Number of Units in Package 1 |
1
|
|
| Package 1 Weight |
1.286 kg
|
|
| Package 1 Height |
9 cm
|
|
| Package 1 width |
23.5 cm
|
|
| Package 1 Length |
13.3 cm
|
| Sustainable offer status |
Green Premium product
|
|
|---|---|---|
| EU RoHS Directive |
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration |
|
| Mercury free |
Yes
|
|
| RoHS exemption information |
Yes
|
|
| Environmental Disclosure |
Product Environmental Profile
|
| Warranty |
18 months
|
|---|
