لیمیت سوئیچ اشنایدر الکتریک فلزی فشاریلیمیت سوئیچ ها به دلیل استحکام، سهولت در نصب، راه اندازیو عملکرد قابل اطمینان آن در محیط های مختلف مورد استفاده قرار می گیرد.
لیمیت سوئیچ اشنایدر الکتریک
لیمیت سوئیچ فلزی فشاری اشنایدر الکتریک

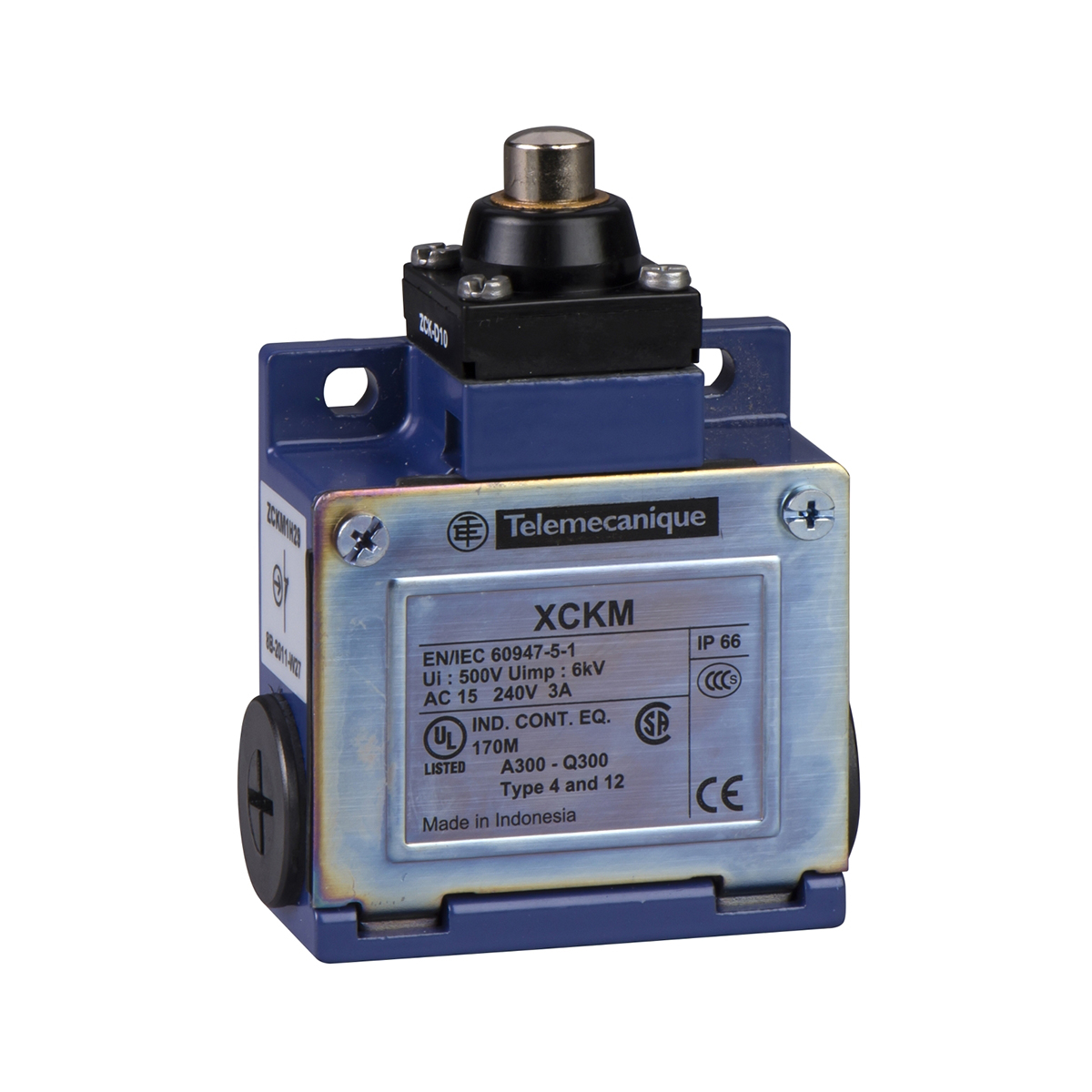

لیمیت سوئیچ فلزی فشاری اشنایدرالکتریک با نام اختصاری XCKM و ولتاژ 300 ولت به منظور کنترل حرکتمورد استفاده قرار می گیرد. این محصول دارای دو کنتاکت 1NC+1NO است. جنس بدنۀ این محصول فلزی و ازآلیاژ زاماک (Zamak) ساخته شده که موجب استحکام بیشتر این محصول شده است. نحوۀ نصب آن با استفاده از بدنۀ آنصورت می گیرد. در شکل زیر طریقۀ نصب آن نشان داده شده است:
Limit switch
اشنایدر
| range of product |
OsiSense XC
|
|
|---|---|---|
| series name |
Standard format
|
|
| product or component type |
Limit switch
|
|
| device short name |
XCKM
|
|
| body type |
Fixed
|
|
| head type |
Plunger head
|
|
| material |
Metal
|
|
| body material |
Zamak
|
|
| fixing mode |
By the body
|
|
| movement of operating head |
Linear
|
|
| type of operator |
Spring return plunger metal
|
|
| type of approach |
Vertical approach, 1 direction
|
|
| cable entry |
3 entries tapped for Pg 11 cable gland
|
|
| number of poles |
2
|
|
| contacts type and composition |
1 NC + 1 NO
|
|
| contact operation |
Snap action
|
switch actuation-اشنایدر |
On end
|
|
|---|---|---|
| electrical connection |
Screw-clamp terminals, clamping capacity: 1 x 0.34…2 x 1.5 mm²
|
|
| contacts insulation form |
Zb
|
|
| number of steps |
1
|
|
| positive opening |
With
|
|
| positive opening minimum force |
45 N
|
|
| minimum force for tripping |
15 N
|
|
| minimum actuation speed |
0.01 m/min
|
|
| maximum actuation speed |
0.5 m/s
|
|
| repeat accuracy |
0.05 mm on the tripping points with 1 million operating cycles
|
|
| contact code designation |
A300, AC-15 (Ue = 240 V), Ie = 3 A conforming to EN/IEC 60947-5-1 appendix A
Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conforming to EN/IEC 60947-5-1 appendix A |
|
| [Ithe] conventional enclosed thermal current |
10 A AC
|
|
| [Ui] rated insulation voltage |
300 V conforming to UL 508
500 V (pollution degree 3) conforming to IEC 60947-1 300 V conforming to CSA C22.2 No 14 |
|
| maximum resistance across terminals |
25 MOhm conforming to IEC 60255-7 category 3
|
|
| [Uimp] rated impulse withstand voltage |
IEC 60664 6 kV
IEC 60947-1 6 kV |
|
| short-circuit protection |
10 A cartridge fuse, type gG
|
|
| electrical durability |
5000000 cycles, DC-13, inductive load type, 120 V, 4 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
5000000 cycles, DC-13, inductive load type, 24 V, 7 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C 5000000 cycles, DC-13, inductive load type, 48 V, 10 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C |
|
mechanical durability |
20000000 cycles
|
|
| width |
64 mm
|
|
| height |
64 mm
|
|
| depth |
30 mm
|
|
| net weight |
0.25 kg
|
|
| terminals description ISO n°1 |
(21-22)NC
(13-14)NO |
| shock resistance |
50 gn for 11 ms conforming to EN/IEC 60068-2-27
|
|
|---|---|---|
| vibration resistance |
25 gn (f= 10…500 Hz) conforming to EN/IEC 60068-2-6
|
|
| IP degree of protection |
IP66 conforming to EN/IEC 60529
|
|
| IK degree of protection |
IK05 conforming to EN 50102
|
|
| electrical shock protection class |
Class I conforming to IEC 61140
Class I conforming to NF C 20-030 |
|
| ambient air temperature for operation |
-25…70 °C
|
|
| ambient air temperature for storage |
-40…70 °C
|
|
| protective treatment |
TC
|
|
| product certifications |
CSA
UL CCC |
|
| standards |
UL 508
IEC 60947-5-1 CSA C22.2 No 14 IEC 60204-1 EN 60204-1 EN 60947-5-1 |
Unit Type of Package 1-اشنایدر |
PCE
|
|
|---|---|---|
| Number of Units in Package 1 |
1
|
|
| Package 1 Weight |
267 g
|
|
| Package 1 Height |
3.2 cm
|
|
| Package 1 width |
6.5 cm
|
|
| Package 1 Length |
14.8 cm
|
| Sustainable offer status |
Green Premium product
|
|
|---|---|---|
| EU RoHS Directive |
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration |
|
| Mercury free |
Yes
|
|
| RoHS exemption information |
Yes
|
|
| Environmental Disclosure |
Product Environmental Profile
|
| Warranty |
18 months
|
|---|
