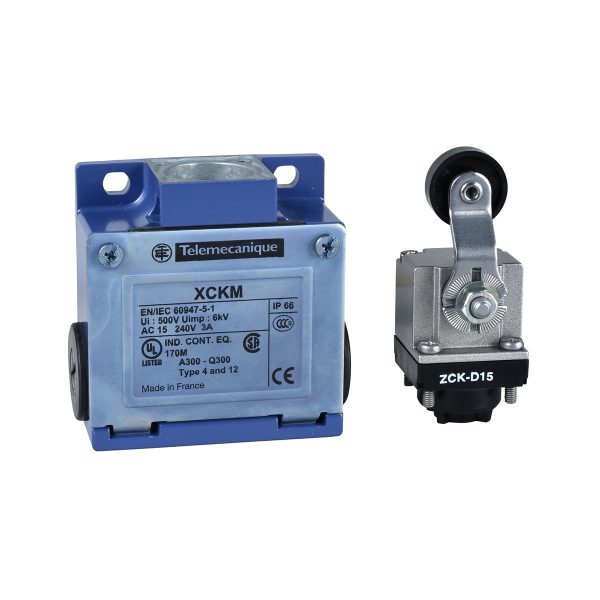

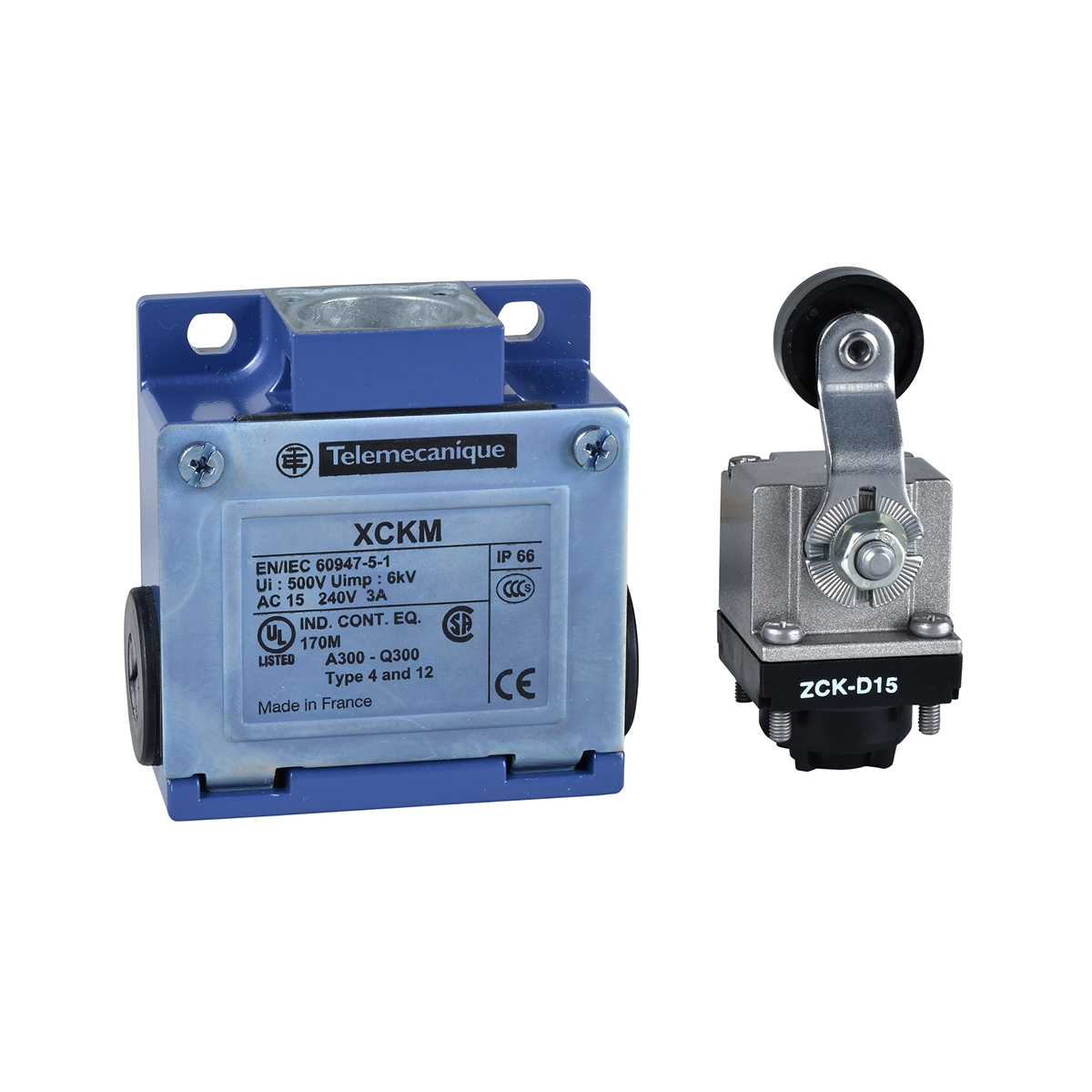

لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای سَری متحرک با عملکرد زاویه ای با دو کابل ورودیبرخی از مشخصات فنی این محصول به اختصار در زیر آورده شده است:
- تعداد پل: 2
- تعداد کنتاکت: 1NC + 1NO
- درجه حفاظت IP: IP66 طبق استاندارد EN/IEC 60529
- دمای مناسب برای راه اندازی: 25- تا 70 درجه سانتیگراد
لیمیت سوئیچ اشنایدر الکتریک
لیمیت سوئیچ فلزی با سَری قرقره ای به منظور کنترل حرکت استفاده می گردد. نصب این لیمیت سوئیچ برای راه اندازی از طریق بدنۀ آن صورت گرفته و همچنین حرکت سَری آن به صورت چرخشی است. در شکل زیر طریقۀ نصب اهرم ها و سَری چرخشی آن به صورت شماتیک نشان داده شده است:
لیمیت سوئیچ های قرقره ای، در جرثقیل های سقفی و سیستم های حمل و جابه جایی کارگاهی مشابه مورد استفاده قرار می گیرند.
لیمیت سوئیچ اشنایدر الکتریک
لیمیت سوئیچ قرقره ای
| range of product |
OsiSense XC
|
|
|---|---|---|
| series name |
Standard format
|
|
| product or component type |
Limit switch
|
|
| device short name |
XCKM
|
|
| body type |
Fixed
|
|
| head type |
Rotary head
|
|
| material |
Metal
|
|
| body material |
Zamak
|
|
| fixing mode |
By the body
|
|
| movement of operating head |
Rotary
|
|
| type of operator |
Spring return roller lever thermoplastic
|
|
| type of approach |
Lateral approach, 2 directions
|
|
| cable entry |
3 entries tapped for Pg 11 cable gland
|
|
| number of poles |
2
|
|
| contacts type and composition |
1 NC + 1 NO
|
|
| contact operation |
Snap action
|
switch actuation -اشنایدر |
By 30° cam
|
|
|---|---|---|
| electrical connection |
Screw-clamp terminals, clamping capacity: 1 x 0.34…2 x 1.5 mm²
|
|
| contacts insulation form |
Zb
|
|
| number of steps |
1
|
|
| positive opening |
With
|
|
| positive opening minimum torque |
0.25 N.m
|
|
| minimum torque for tripping |
0.1 N.m
|
|
| minimum actuation speed |
0.01 m/min
|
|
| maximum actuation speed |
1.5 m/s
|
|
| contact code designation |
A300, AC-15 (Ue = 240 V), Ie = 3 A conforming to EN/IEC 60947-5-1 appendix A
Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conforming to EN/IEC 60947-5-1 appendix A |
|
| [Ithe] conventional enclosed thermal current |
10 A AC
|
|
| [Ui] rated insulation voltage |
300 V conforming to UL 508
500 V (pollution degree 3) conforming to IEC 60947-1 300 V conforming to CSA C22.2 No 14 |
|
| maximum resistance across terminals |
25 MOhm conforming to IEC 60255-7 category 3
|
|
| [Uimp] rated impulse withstand voltage |
6 kV IEC 60664
6 kV IEC 60947-1 |
|
| short-circuit protection |
10 A cartridge fuse, type gG
|
|
| electrical durability |
5000000 cycles, DC-13, inductive load type, 120 V, 4 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
5000000 cycles, DC-13, inductive load type, 24 V, 7 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C 5000000 cycles, DC-13, inductive load type, 48 V, 10 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C |
|
| mechanical durability |
15000000 cycles
|
|
| width |
64 mm
|
|
| height |
64 mm
|
|
| depth |
30 mm
|
|
| net weight |
0.28 kg
|
|
| terminals description ISO n°1 |
(21-22)NC
(13-14)NO |
shock resistance- اشنایدر |
50 gn for 11 ms conforming to EN/IEC 60068-2-27
|
|
|---|---|---|
| vibration resistance |
25 gn (f= 10…500 Hz) conforming to EN/IEC 60068-2-6
|
|
| IP degree of protection |
IP66 conforming to EN/IEC 60529
|
|
| IK degree of protection |
IK05 conforming to EN 50102
|
|
| electrical shock protection class |
Class I conforming to IEC 61140
Class I conforming to NF C 20-030 |
|
| ambient air temperature for operation |
-25…70 °C
|
|
| ambient air temperature for storage |
-40…70 °C
|
|
| protective treatment |
TC
|
|
| product certifications |
UL
CSA CCC |
|
| standards |
EN 60204-1
IEC 60204-1 CSA C22.2 No 14 UL 508 EN 60947-5-1 IEC 60947-5-1 |
| Unit Type of Package 1 |
PCE
|
|
|---|---|---|
| Number of Units in Package 1 |
1
|
|
| Package 1 Weight |
315 g
|
|
| Package 1 Height |
3.4 cm
|
|
| Package 1 width |
6.7 cm
|
|
| Package 1 Length |
15 cm
|
| Sustainable offer status |
Green Premium product
|
|
|---|---|---|
| EU RoHS Directive |
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration |
|
| Mercury free |
Yes
|
|
| RoHS exemption information |
Yes
|
|
| Environmental Disclosure |
Product Environmental Profile
|
| Warranty |
18 months
|
|---|
