نقد و بررسی

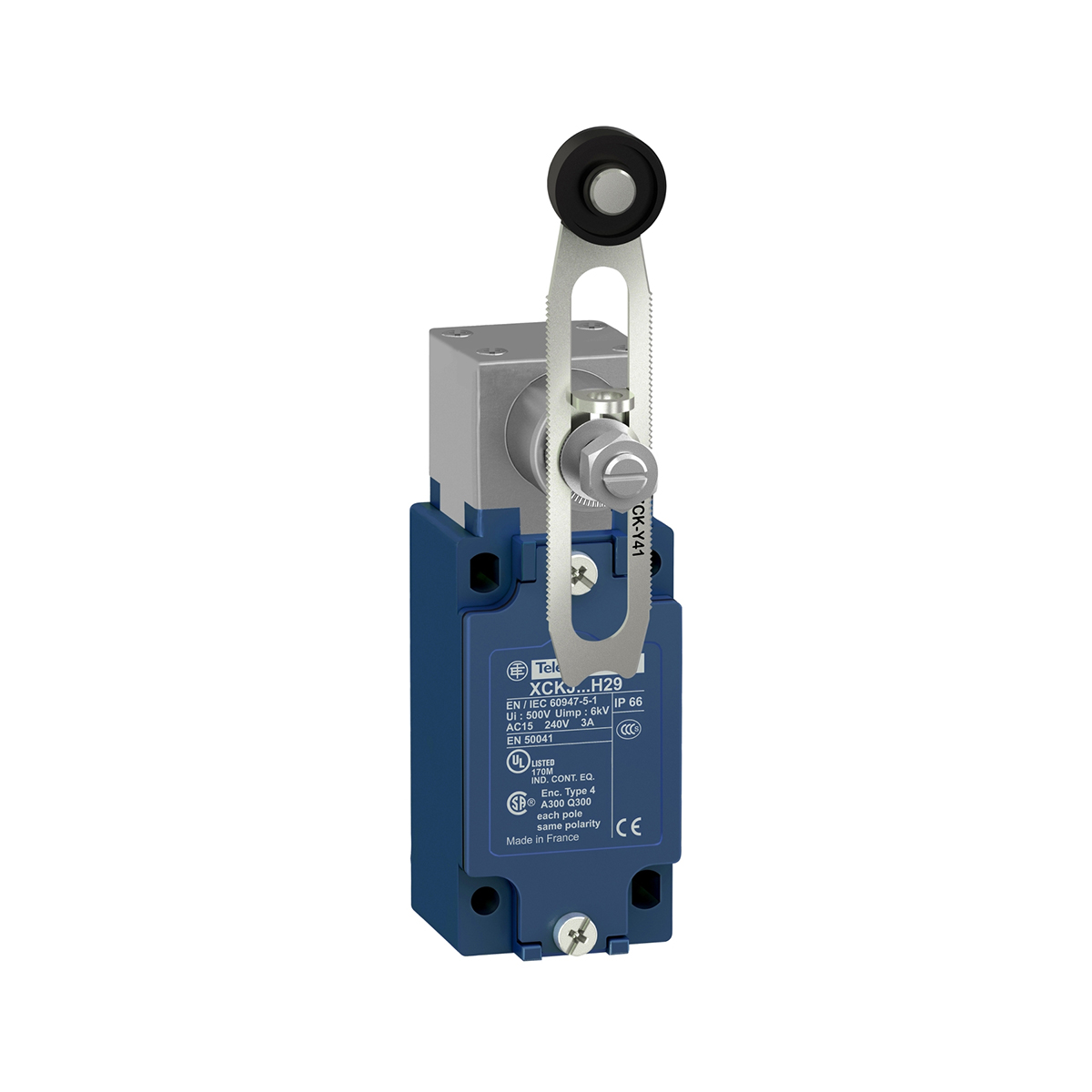

لیمیت سوئیچ اشنایدر الکتریک فلزی قرقره ای با طول قابل تغيير و سَری متحرک با عملکرد زاویه ای- قرار گرفتن سری لیمیت سوئیچ در هر 4 طرف چپ و راست و عقب و جلو نسبت به بدنه
نحوه نصب سری و متعلقات آن نشان داده شده است.
(1): بسته
(2): باز
(3): تریپ یا عمل کردن
(4): بازگشت به حالت اولیه
لیمیت سوئیچ اشنایدر الکتریک
لیمیت سوئیچ فلزی قرقره ای با طول قابل تغيير از سری محصولات OsiSense XC اشنایدر الکتریک است. کیفیت ساخت بدنه، قابلیت تعویض سریع سری های لیمیت سوئیچ، دوره عمر طولانی، قابلیت جوابدهی در محیط های حتی با شدت آلودگی زیاد به علت داشتن درجه IP بالا (IP65) و چندین خصوصیت دیگر، این لیمیت سوئیچ را در رده بهترین و پرکاربردترین انواع خود قرار داده است.
جنس بدنه و سری آن فلزی و از آلیاژ زاماک است. نوع عملکرد قطعه، سری پلاستيک مقاوم در برابر حرارات، قرقره ای، با طول قابل تغيير و بازگشت فنری است. همچنین این لیمیت سوئیچ با شیوه برخورد یا تماس به صورت افقی در 1 یا 2 جهت و قابل برنامه ریزی، توانایی نصب شدن در محیط های صنعتی را دارد.
یک ورودی کابل از زیر همراه با اب بند (cable gland) برای کابل های 9 تا 12 میلی متر تعبیه شده است. دو کنتاکت 1NO + 1NC آن، با عکس العمل فوری که بروز می دهند، در کنار داشتن سرعت 1.5 متر بر ثانیه در قسمت سری، کارایی بالای این لیمیت سوئیچ را نشان می دهد.
- چرخش سریع 360 درجه با استپ های (steps) 5 درجه/ میزان گشتاور (حداقل:1)، (حداکثر: 1.5)
- چرخش سریع 360 درجه با استپ های (steps) 45 درجه/ میزان گشتاور (حداقل:1)، (حداکثر: 1.5)
a : میزان گشتاور (حداقل:1)، (حداکثر: 1.5(
range of product اشنایدر |
OsiSense XC
|
|
|---|---|---|
| series name |
Standard format
|
|
| product or component type |
Limit switch
|
|
| device short name |
XCKJ
|
|
| sensor design |
–
|
|
| body type |
Fixed
|
|
| head type |
Rotary head
|
|
| material |
Metal
|
|
| body material |
Zamak
|
|
| head material |
Zamak
|
|
| fixing mode |
By the body
|
|
| movement of operating head |
Rotary
|
|
| type of operator |
Spring return roller lever thermoplastic variable length
|
|
| type of approach |
Lateral approach, 1 or 2 programmable direction
|
|
| cable entry |
1 entry tapped for Pg 13.5 cable gland, cable outer diameter: 9…12 mm
|
|
| number of poles |
2
|
|
| contacts type and composition |
1 NC + 1 NO
|
|
| contact operation |
Snap action
|
switch actuation |
By 30° cam
|
|
|---|---|---|
| electrical connection |
Screw-clamp terminals, clamping capacity: 1 x 0.34…2 x 1.5 mm²
|
|
| contacts insulation form |
Zb
|
|
| number of steps |
1
|
|
| positive opening |
Without
|
|
| minimum torque for tripping |
0.25 N.m
|
|
| maximum actuation speed |
1.5 m/s
|
|
| [Ie] rated operational current |
3 A at 240 V, AC-15, A300 conforming to EN/IEC 60947-5-1 appendix A
0.27 A at 250 V, DC-13, Q300 conforming to EN/IEC 60947-5-1 appendix A |
|
| [Ithe] conventional enclosed thermal current |
10 A
|
|
| [Ui] rated insulation voltage |
300 V conforming to UL 508
500 V (pollution degree 3) conforming to IEC 60947-1 300 V conforming to CSA C22.2 No 14 |
|
| maximum resistance across terminals |
25 MOhm conforming to IEC 60255-7 category 3
|
|
| [Uimp] rated impulse withstand voltage |
6 kV IEC 60664
6 kV IEC 60947-1 |
|
| short-circuit protection |
10 A cartridge fuse, type gG
|
|
electrical durability |
5000000 cycles, DC-13, inductive load type, 120 V, 4 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
5000000 cycles, DC-13, inductive load type, 24 V, 10 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C 5000000 cycles, DC-13, inductive load type, 48 V, 7 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C |
|
| mechanical durability |
30000000 cycles
|
|
| width |
40 mm
|
|
| height |
77 mm
|
|
| depth |
44 mm
|
|
| net weight |
0.485 kg
|
|
| terminals description ISO n°1 |
(21-22)NC
(13-14)NO |
| shock resistance |
50 gn for 11 ms conforming to IEC 60068-2-27
|
|
|---|---|---|
| vibration resistance |
25 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
|
|
| IP degree of protection |
IP66 conforming to IEC 60529
|
|
| IK degree of protection |
IK07 conforming to EN 50102
|
|
| overvoltage category |
Class I conforming to IEC 61140
Class I conforming to NF C 20-030 |
|
| ambient air temperature for operation |
-25…70 °C
|
|
| ambient air temperature for storage |
-40…70 °C
|
|
| protective treatment |
TC
|
|
| product certifications |
CCC
UL CSA |
|
| standards |
CENELEC EN 50041
EN 60204-1 CSA C22.2 No 14 IEC 60204-1 UL 508 EN 60947-5-1 IEC 60947-5-1 |
| Package 1 Weight |
0.479 kg
|
|
|---|---|---|
| Package 1 Height |
0.430 dm
|
|
| Package 1 width |
0.700 dm
|
|
| Package 1 Length |
1.280 dm
|
| Sustainable offer status |
Green Premium product
|
|
|---|---|---|
| EU RoHS Directive |
Pro-active compliance (Product out of EU RoHS legal scope)
EU RoHS Declaration |
|
| Mercury free |
Yes
|
|
| RoHS exemption information |
Yes
|
|
| Environmental Disclosure |
Product Environmental Profile
|
| Warranty |
18 months
|
|---|
