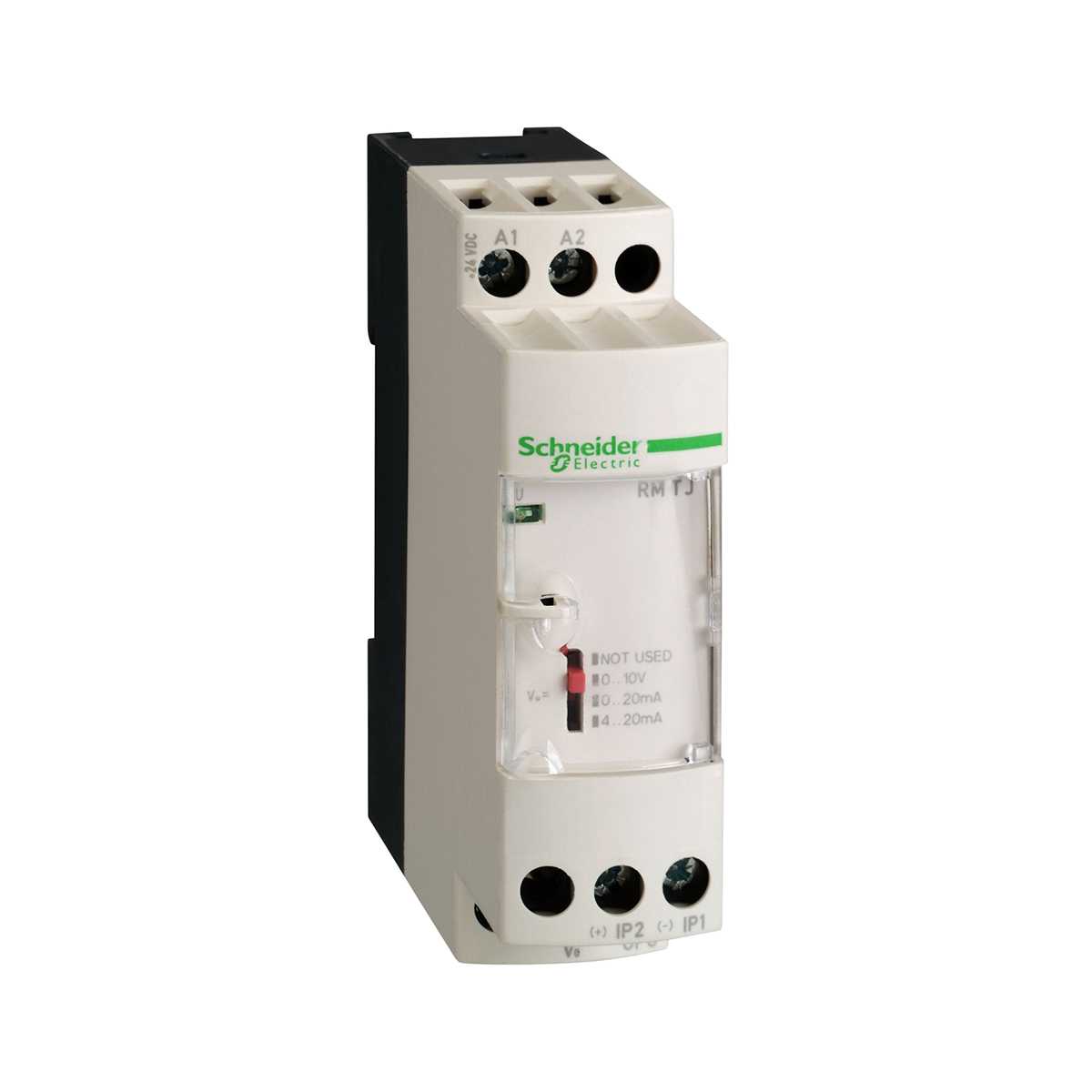

مبدل ترموکوپل نوع J اشنایدرترموکوپل نوع j یکی از ترموکوپل‌های محبوبی است که به وسیله آن می‌توان دما را بطور غیر مستفیم اندازه‌گیری و بطور پیوسته مانیتور کرد (مانیتور کردن دما در محل‌های وکیوم شده). این ترموکوپل جهت استفاده در محیط‌های اکسیدی زیاد مناسب نمی‌باشد.
خطا و تلورانس ترموکوپل نوع j چقدر است؟
ترموکوپل نوع j خطا و تلورانس کمتری به نسبت ترموکوپل‌های هم رده خود دارد. این ویژگی باعث شده تا با اطمینان بیشتری داده‌برداری‌ها صورت گیرند.
خطای بوجود آمده در ترموکوپل‌ها از دو موضوع سرچشمه می‌گیرد:
- جنس و ناخالصی موجود در ترموکوپل
- خطی سازی صورت گرفته برای دماهای نظیر هر
مبدل ترموکوپل نوع J اشنایدر
ترموکوپل نوع j حساسیت بیشتری نسبت به ترموکوپل نوع k دارد. استفاده از این نوع ترموکوپل در محیط‌های اکسیدی و محیط‌هایی که اکسیژن پایینی دارند مناسب‌تر است. لذا در این شرایط برای داشتن دقتی مطلوب‌تر بهتر است از این نوع ترموکوپل استفاده شود.
مبدل ترموکوپل نوع J اشنایدر
| مشخصات فنی |
|
| جریان خروجی آنالوگ | بین 0 تا 30- میلی آمپر یا 22 تا 30 میلی آمپر , تمامی موارد فوق وقتی است که ورودی نداشته باشیم یا سیم خروجی شکسته شده باشد. – |
| ولتاّژ خروجی آنالوگ | قابل انتخاب بین 11- تا 15- ولت یا 11 تا 15 ولت |
| کد فنی | RMTJ40BD |
| کاربرد محصول | مبدل دما نوع J |
| نوع خروجی آنالوگ | جریان 0 تا 20 میلی آمپر <= 500 اهم قابل تغییر , جریان 4 تا 20 میلی آمپر <= 500 اهم قابل تغییر , ولتاژ 0 تا 10 ولت >= 100 کیلو اهم قابل تغییر , |
| ولتاژ تغذیه | 24VD |
| نوع ورودی آنالوگ | دمای 0 تا 150 درجه سانتی گراد |
| محیطی | |
| نوع حفاظت | حفاظت قطب معکوس در خروجی , حفاظت اضافه ولتاژ در خروجی 30+/- ولت , حفاظت اتصال کوتاه در خروجی |
| درجه حفاظت بر حسب IP | IP20 terminal block, IP50 housing |
چگونگی اندازه‌گیری دما با ترموکوپل نوع j
این محصول می‌تواند دما را به‌‌همراه یک ولت‌متر ساده اندازه‌گیری کند. بدین منظور می‌بایست ولتاژ خروجی بدست آمده را به دمای متناظر تبدیل نمود
برای ثبت داده‌ها می‌توان ترموکوپل را به یک سیستم داده‌برداری متصل کرد و داده‌ها را درون آن ذخیره نمودبرای این منظور شرکت پایاسنس یک نرم‌افزار
داده‌برداری متناسب با انواع ترموکوپل‌ها توسعه داده است؛ توسط آن می‌توان داده‌ها را در یک کامپیوتر ذخیره و نتایج را برای استفاده استخراج کرد.
خطا و تلورانس ترموکوپل نوع j چقدر است؟
ترموکوپل نوع j خطا و تلورانس کمتری به نسبت ترموکوپل‌های هم رده خود دارد. این ویژگی باعث شده تا با اطمینان بیشتری داده‌برداری‌ها صورت گیرند.
خطای بوجود آمده در ترموکوپل‌ها از دو موضوع سرچشمه می‌گیرد:
- جنس و ناخالصی موجود در ترموکوپل
- خطی سازی صورت گرفته برای دماهای نظیر هر emf
