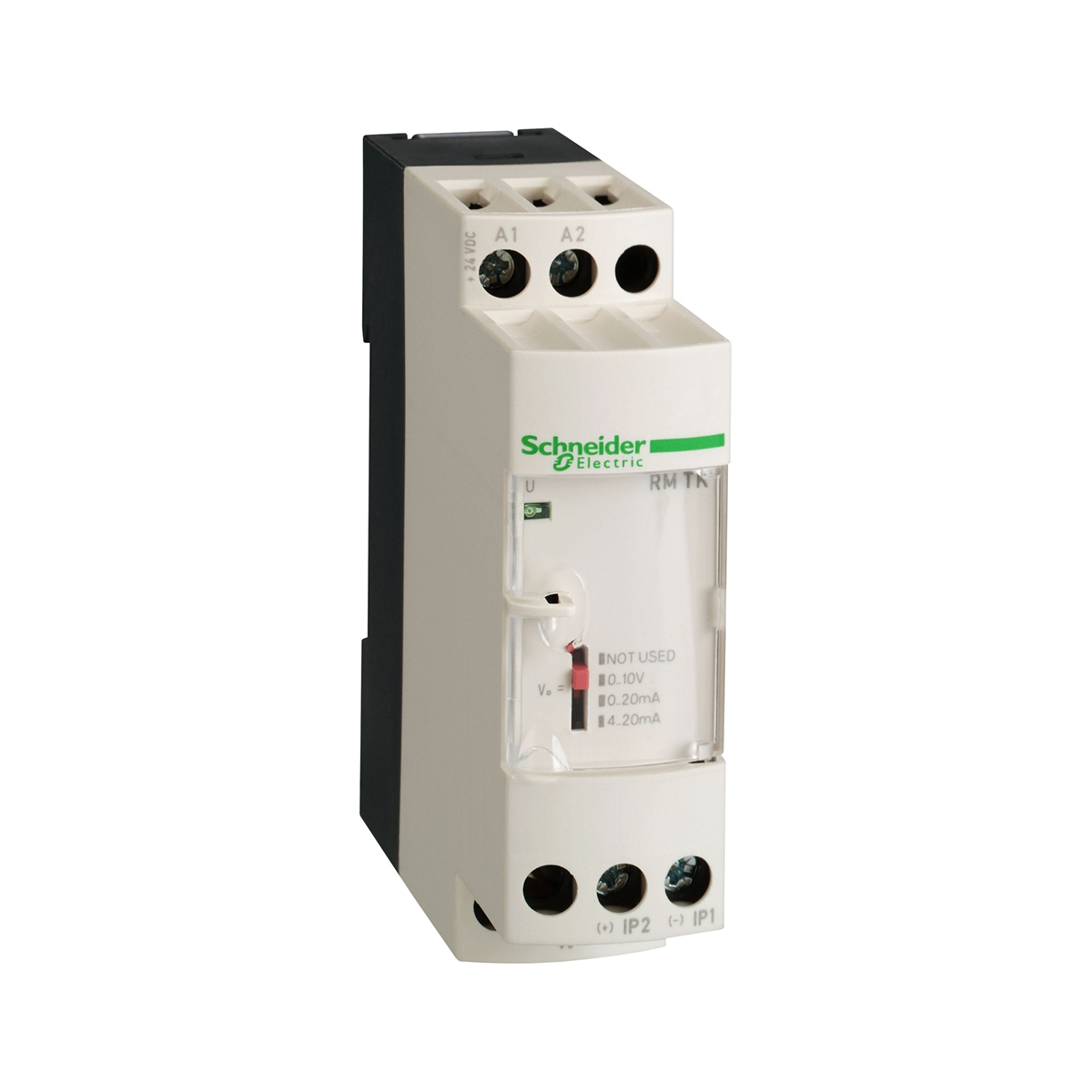

مبدل ترموکوپل نوع K اشنایدرمبدل ترموکوپل نوع K اشنایدر
در ترموکوپل نوع k از دو فلز ناهمگون استفاده می شود که نام یکی کرومل (chromel) و نام دیگری آلومل (alumel) می باشد . (نام های علمی ان ها به ترتیب Ni-Cr و Ni-Al می باشد).
مبدل ترموکوپل نوع K اشنایدر
یکی از پراستفاده‌ترین سنسورهای اندازه گیری دما، ترموکوپل است. ترموکوپل از اتصال یک فلز و آلیاژ آن تولید می‌شود. همین مکانیزم ساده، قادر به اندازه‌گیری دما در رنج 180- تا 1800+ درجه سانتی‌گراد است.
مبدل ترموکوپل نوع K اشنایدر
| فنی | |
| جریان خروجی آنالوگ | بین 0 تا 30- میلی آمپر یا 22 تا 30 میلی آمپر , تمامی موارد فوق وقتی است که ورودی نداشته باشیم یا سیم خروجی شکسته شده باشد. – |
| ولتاّژ خروجی آنالوگ | قابل انتخاب بین 11- تا 15- ولت یا 11 تا 15 ولت |
| کد فنی | RMTK80BD |
| کاربرد محصول | مبدل دما نوع K |
| نوع خروجی آنالوگ | جریان 0 تا 20 میلی آمپر <= 500 اهم قابل تغییر , جریان 4 تا 20 میلی آمپر <= 500 اهم قابل تغییر , ولتاژ 0 تا 10 ولت >= 100 کیلو اهم قابل تغییر , |
| ولتاژ تغذیه | 24VD |
| نوع ورودی آنالوگ | دمای 0 تا 600 درجه سانتی گراد |
| محیطی | |
| نوع حفاظت | حفاظت قطب معکوس در خروجی , حفاظت اضافه ولتاژ در خروجی 30+/- ولت , حفاظت اتصال کوتاه در خروجی |
| درجه حفاظت بر حسب IP | IP20 terminal block, IP50 housing |
مشخصات فنی مبدل ترموکوپل :
- ولتاژ کاری: 5VDC
- جریان کاری: 50mA
- محدوده دمای قابل اندازه گیری: 200- تا 1300+ درجه سانتی گراد
- دقت اندازه گیری دما: 1.5
- نوع ارتباط: SPI
- محدوده دمای ذخیره سازی: 5- تا 150 درجه سانتی گراد
- ابعاد برد: 32mmX15mmX13mm
