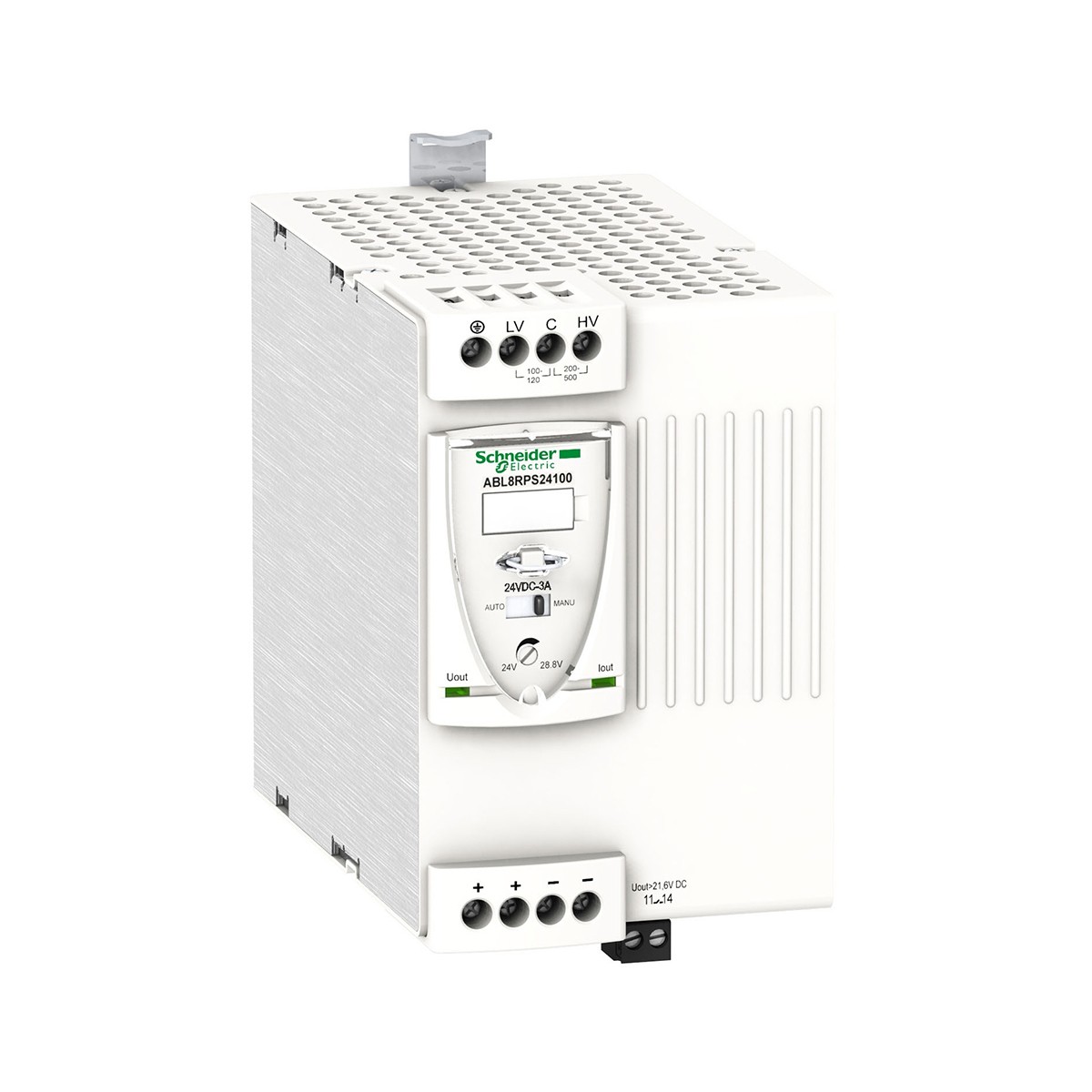

منبع تغذیه 240 24 ولت DC ولتاژ ورودی 100 تا 500 ولت و خروجی 10آمپرخروجی این نمونه منبع تغذیۀ ABL به صورت کوپلینگ سری–موازی است. نوع اتصالات در این قطعه به صورت ترمینال پیچی است.
منبع تغذیه 240 24 ولت DC ولتاژ ورودی 100 تا 500 ولت و خروجی 10آمپر
ABL8RPS24100 منبع تغذیه یا Power supply دستگاهی است که ولتاژ متناوب ورودی (AC) را به ولتاژ مستقیم (DC) تبدیل می‌نماید. از ویژگی اصلی منبع تغذیه می‌توان به تأمین ولتاژ و جریان موردنیاز مدار و پایداری ولتاژ و جریان دریافت شده از منبع تغذیه اشاره کرد.
منبع تغذیه 240 24 ولت DC ولتاژ ورودی 100 تا 500 ولت و خروجی 10آمپر
منبع تغذیۀ 240 وات ABL به منظور ایجاد ولتاژ کاملاً رگوله و سوئیچینگ به کار می‌رود و حداکثر رنج توان کاری که برای این محصول تعریف شده، 240 وات است. یعنی از این نمونه منبع تغذیۀ اشنایدر می‌توان به میزان 24 ولت DC و 10 آمپر جریان دریافت نمود
- مشخصات فنی
سِری ساخت Phaseo
کد فنی ABL8RPS24100
نام اختصاری ABL
کاربرد محصول ایجاد ولتاژ رگوله
رنج توان کاری 240 وات
افزایش جریان موقت مجاز 1.5x In for 4 s
موقعیت نصب عمودی
تجهیزات موردنیاز فیلتر اصلاح فاکتور توان طبق استاندارد IEC 61000-3-2
ناگهانی ولتاژ طبق استاندارد EN/IEC 61000-4-5
تنظیمات بار و خط 3…1 درصد
توان 240 وات
جریان خروجی 10 آمپر
جریان هجومی 30A for 2ms=>
خروجی کوپلینگ (coupling) موازی – سری
محدودیت های ولتاژ خروجی 31 وات
محدودیت ولتاژهای ورودی 550…170 ولت , 132…85 ولت
فرکانس شبکه 63…47 Hz
میزان بهره وری 87 درصد
