نقد و بررسی
پوش باتن فلزی سبز اشنایدر الکتریک با LED داخلی 220 تا 240 ولت ACشستی ها از جمله وسایلی هستند که به کنتاکتورها فرمان می دهند. معمولاً این فرمان توسط دست انسان انجام می گیرد. در بعضی از دستگاه ها از پدال (فرمان باپا) و حرکت های مکانیکی دستگاه و ماشین (میکروسوئیچ) هم استفاده می کنند.

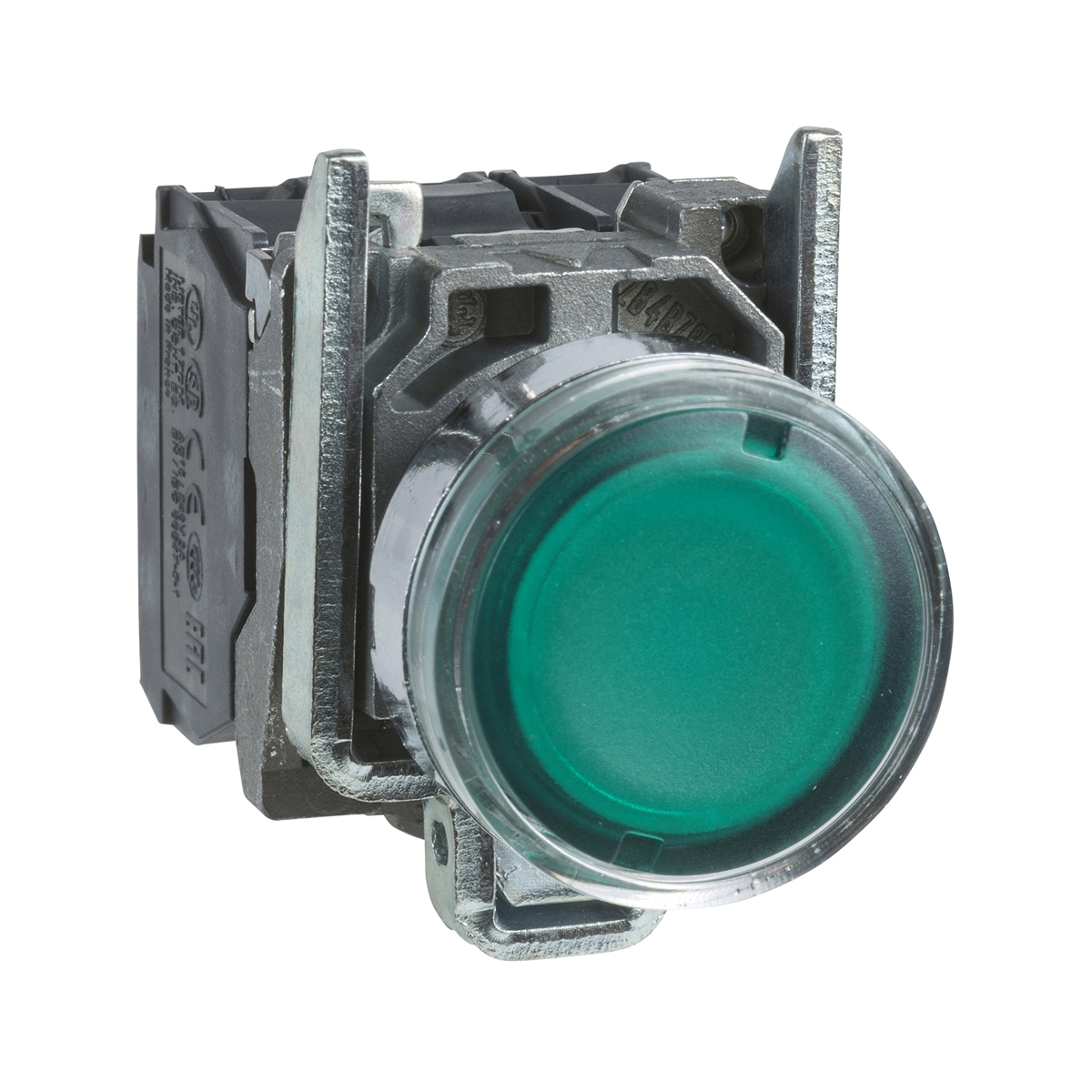

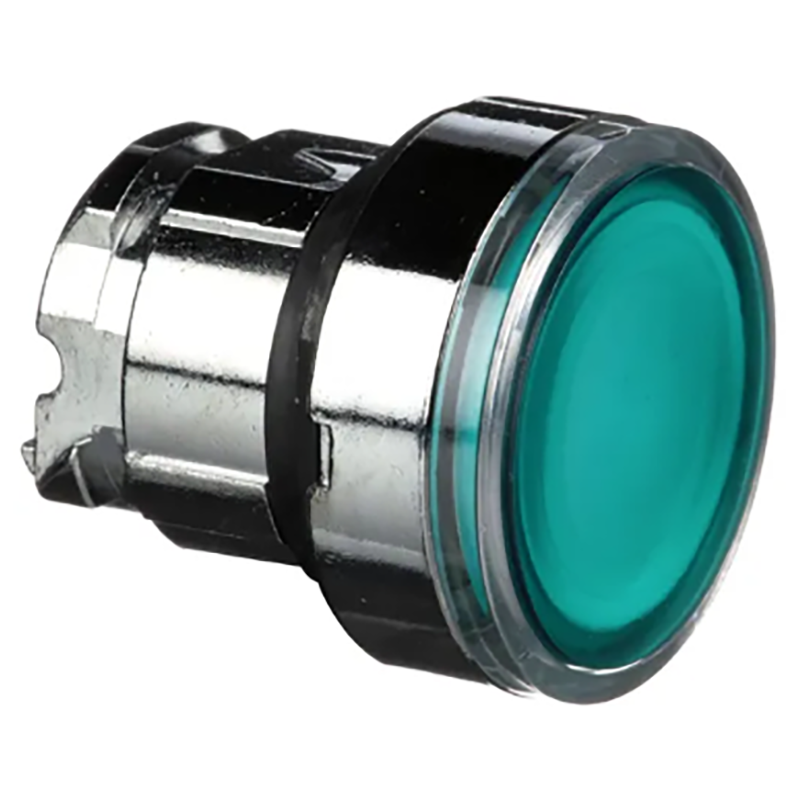

پوش باتن فلزی سبز اشنایدر الکتریک
پوش باتن فلزی سبز اشنایدر الکتریک با LED داخلی 220 تا 240 ولت AC
انواع شستی
شستی ها از جمله وسایلی هستند که به کنتاکتورها فرمان می دهند. معمولاً این فرمان توسط دست انسان انجام می گیرد. در بعضی از دستگاه ها از پدال (فرمان باپا) و حرکت های مکانیکی دستگاه و ماشین (میکروسوئیچ) هم استفاده می کنند. معمولاً در مدار فرمان از دو نوع شستی استفاده می شود: شستی وصل (استارت) و شستی قطع (استپ) و ترکیب هر دو.
فنی | |
کد فنی | XB4BW33M5 |
نام اختصاری | XB4 |
نوع ولتاژ | 220…240V |
نوع عملکرد | بازگشت فنری |
تعداد کنتاکتهای کمکی | 1NO+1NC |
نوع کلید | پوش باتن با LED داخلی |
ابعاد | |
قطر | 22 میلی متر |
خصوصیات ظاهری | |
جنس بدنه | فلزی |
رنگ | سبز |
محیطی | |
درجه حفاظت بر حسب IP | IP66 |
در مدارهاي داراي كنتاكتور، اغلب براي دادن فرمان لحظه اي شروع به كار و يا قطع و همچنين تغيير حالت مدار از شستي یا پوش باتن استفاده مي شود. با وارد كردن فشار به پوش باتن، تمام كنتاكت ها تغيير وضعيت مي دهند و با حذف فشار وارد شده به پوش باتن، دوباره به حالت اول بر مي گردند. معمولاً از شستي هاي به رنگ قرمز به عنوان قطع كننده و از شستي هاي مشكي يا سبز به عنوان وصل كننده ی مدار استفاده مي شود. پوش باتن های اشنایدر الکتریک در سه نوع فلزی، پلاستیکی و باکالیت تولید می شوند. انواع پوش باتن های اشنایدر الکتریک عبارتند از:
- امرجنسی: برای اعمال فرمانهای اضطراری در تأسیسات الکتریکی از شستی استوپ امرجنسی استفاده میشود.
- استوپ استارت: شستی ها وسایل فرمان هستند که تحریک آن ها با دست و جهت فرمان قطع و وصل مدار انجام مى شود.
- استوپ استارت دوبل: شستی دوبل از لحاظ کارکرد همانند استوپ استارت است با این تفاوت که هر دو فرمان قطع و وصل در یک شستی قرار دارند.
