پوش باتن فلزی سفید اشنایدر الکتریک با LED داخلی 24 ولت AC و DCبه طور کلی برای هر شستی می توانیم از یک شماره دو رقمی استفاده کنیم شمارۀ سمت راست (یکان) تعداد تیغه های بسته یعنی استوپ ها و شمارۀ سمت چپ (دهگان) تعداد تیغه های باز یعنی تعداد استارت ها را مشخص می کند

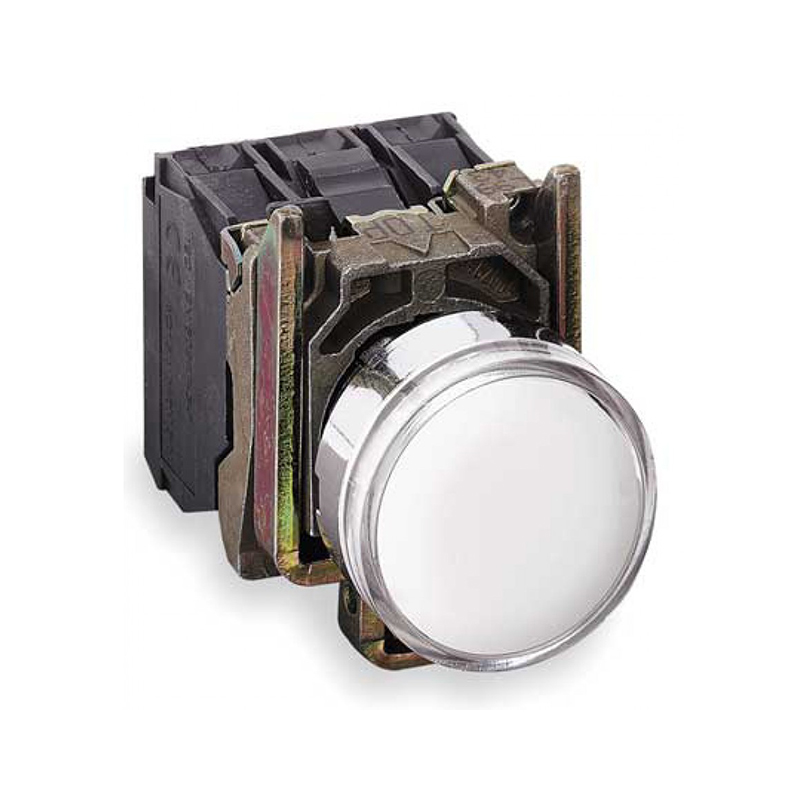

پوش باتن فلزی سفید اشنایدر الکتریک
پوش باتن فلزی سفید اشنایدر الکتریک با LED داخلی 24 ولت AC و DC
علامت شناسایی استارت – استوپ
به طور کلی برای هر شستی می توانیم از یک شماره دو رقمی استفاده کنیم شمارۀ سمت راست (یکان) تعداد تیغه های بسته یعنی استوپ ها و شمارۀ سمت چپ (دهگان) تعداد تیغه های باز یعنی تعداد استارت ها را مشخص می کند مثلاً شستی استوپ استارت دوبل با شمارۀ 11 و شستی استارت تکی با شمارۀ 10 و استوپ تنها با شمارۀ 01 شناسایی می شوند و عدد 32 مشخص کننده یک شستی مرکب است که پنج تیغه دارد سه تای آنها استارت و دو تای دیگر استوپ هستند جهت فلش روی علامت اختصاری شستی ها تعیین کننده جهت نیرو برای برگشت فنر به جای اولش را مشخص می نماید.
در رسم نقشه های برقی به طور معمول بیشتر دستگاه ها را در حالت قطع (خاموش نرمال) و اتصال تیغه ها را از سمت چپ به راست می کشند. نقشه های اتصال در صورت امکان به شکل عمودی به ویژه برای مدارهای فرمان رسم می شوند.
| فنی | |
| کد فنی | XB4BW31B5 |
| نام اختصاری | XB4 |
| نوع ولتاژ | 24V AC/DC |
| نوع عملکرد | بازگشت فنری |
| تعداد کنتاکتهای کمکی | 1NO+1NC |
| نوع کلید | پوش باتن با LED داخلی |
| ابعاد | |
| قطر | 22 میلی متر |
| خصوصیات ظاهری | |
| جنس بدنه | فلزی |
| رنگ | سفید |
| محیطی | |
| درجه حفاظت بر حسب IP | IP66 |
