نقد و بررسی

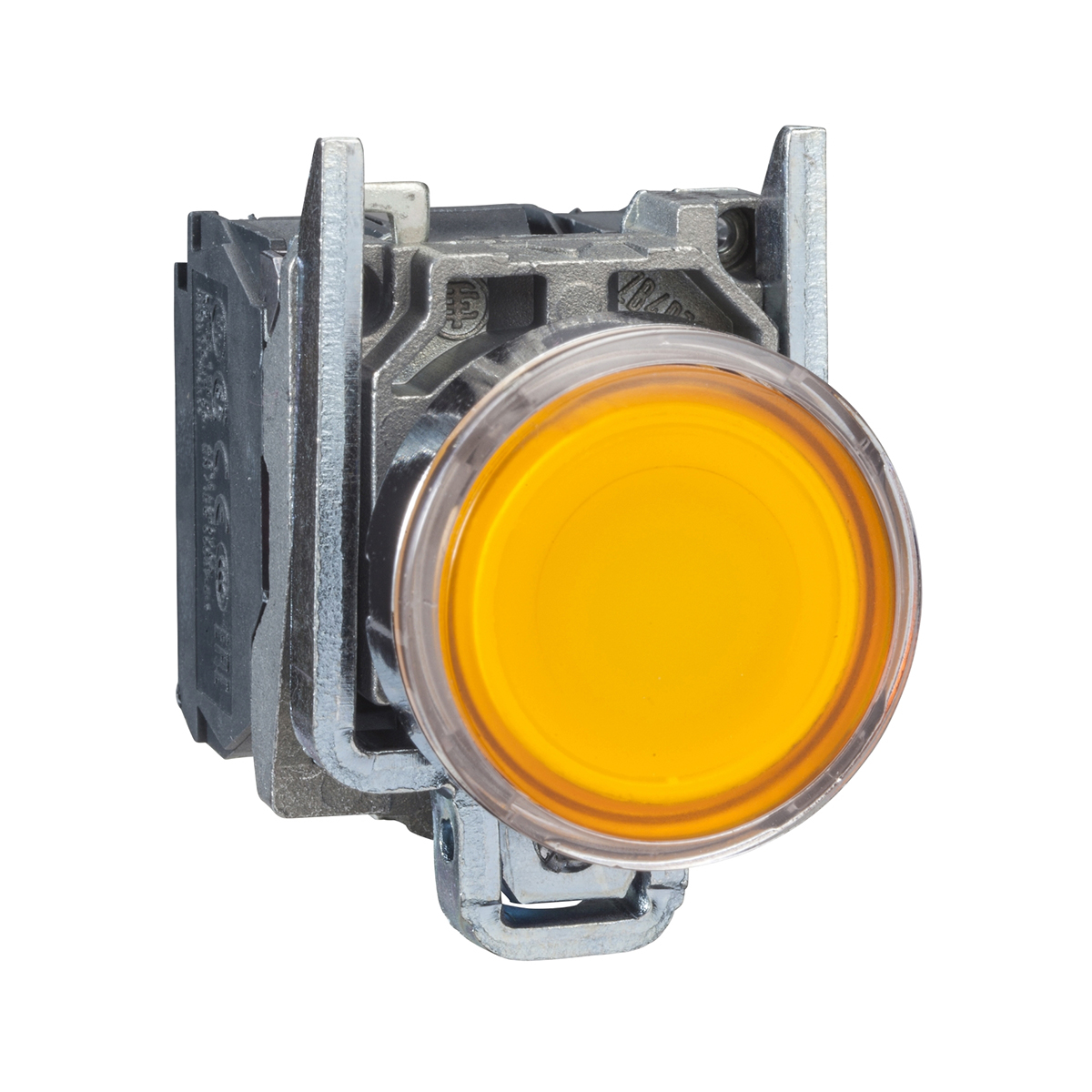

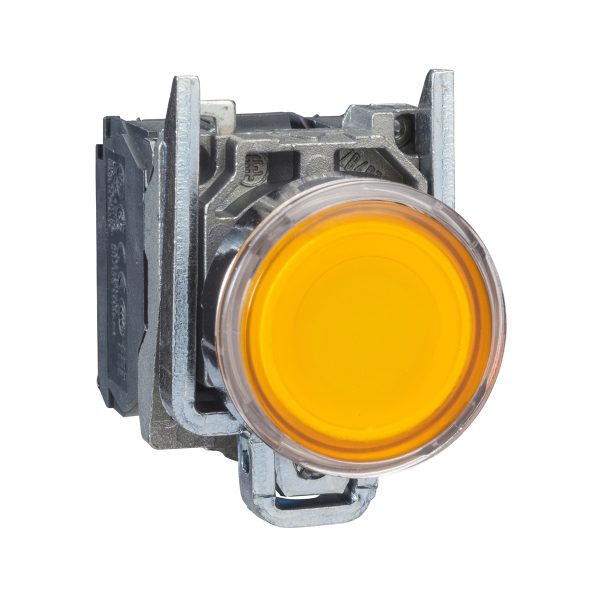

پوش باتن فلزی نارنجی اشنایدر الکتریک جهت لامپ BA9s بدون لامپپوش باتن اشنایدر الکتریک
در مدارهاي داراي كنتاكتور، اغلب براي دادن فرمان لحظه اي شروع به كار و يا قطع و همچنين تغيير حالت مدار از شستي یا پوش باتن استفاده مي شود
پوش باتن فلزی نارنجی اشنایدر
پوش باتن فلزی نارنجی اشنایدر الکتریک جهت لامپ BA9s بدون لامپ
پوش باتن اشنایدر الکتریک
در مدارهاي داراي كنتاكتور، اغلب براي دادن فرمان لحظه اي شروع به كار و يا قطع و همچنين تغيير حالت مدار از شستي یا پوش باتن استفاده مي شود. با وارد كردن فشار به پوش باتن، تمام كنتاكت ها تغيير وضعيت مي دهند و با حذف فشار وارد شده به پوش باتن، دوباره به حالت اول بر مي گردند. معمولاً از شستي هاي به رنگ قرمز به عنوان قطع كننده و از شستي هاي مشكي يا سبز به عنوان وصل كننده ی مدار استفاده مي شود. پوش باتن های اشنایدر الکتریک در سه نوع فلزی، پلاستیکی و باکالیت تولید می شوند. انواع پوش باتن های اشنایدر الکتریک عبارتند از:
- امرجنسی: برای اعمال فرمان‌های اضطراری در تأسیسات الکتریکی از شستی استوپ امرجنسی استفاده می‌شود.
- استوپ استارت: شستی ها وسایل فرمان هستند که تحریک آن ها با دست و جهت فرمان قطع و وصل مدار انجام مى شود.
- استوپ استارت دوبل: شستی دوبل از لحاظ کارکرد همانند استوپ استارت است با این تفاوت که هر دو فرمان قطع و وصل در یک شستی قرار دارند.
| فنی | |
| کد فنی | XB4BW3565 |
| نام اختصاری | XB4 |
| نوع ولتاژ | U< 250 V |
| نوع عملکرد | بازگشت فنری |
| تعداد کنتاکتهای کمکی | 1NO+1NC |
| نوع کلید | پوش باتن فلزی جهت لامپ BA9s بدون لامپ |
| ابعاد | |
| قطر | 22 میلی متر |
| خصوصیات ظاهری | |
| جنس بدنه | فلزی |
| رنگ | زرد |
| محیطی | |
| درجه حفاظت بر حسب IP | IP66 |
