مزایای استفاده از چراغ سیگنال های باکالیت اشنایدر الکتریک بدین شرح می باشد :
· کارایی بالا حتی در محیط های بسیار سخت و خشن
· انعطاف پذیری و داشتن سازگاری از طریق طراحی مدولار
· نصب بسیار سریع و ساده
· رنج پیشنهادی وسیع جهت انتخاب در طراحی های صنعتی و …
· طراحی جذاب، بدنه تقویت شده با کیت نصب مناسب
· رنگ بندی متنوع جهت کاربردهای متفاوت
· مقاومت لرزشی بالا توسط پیچ های ترمینال ضد لرزش
| فنی | |
| سِری ساخت | Harmony XB7 |

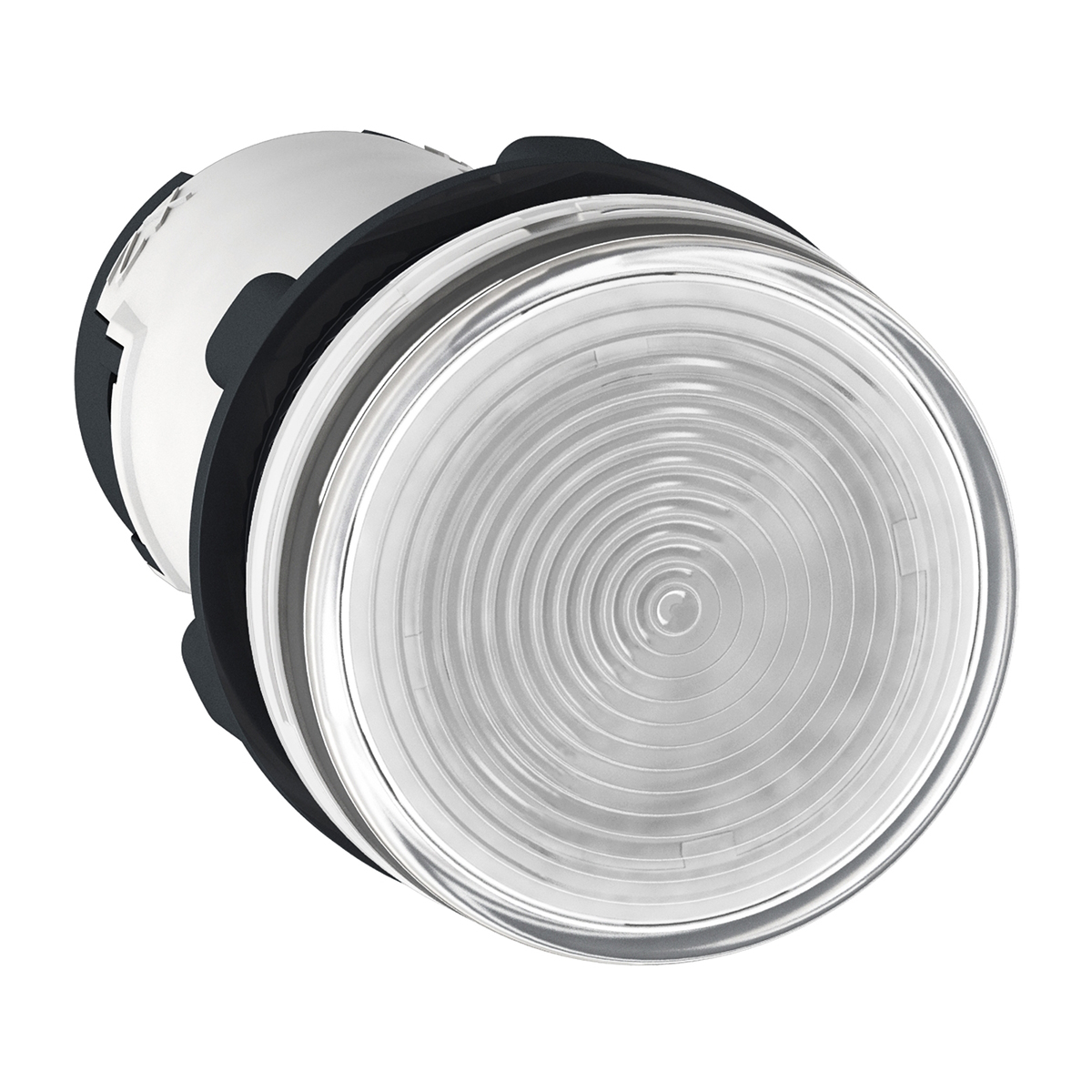

| کد فنی | XB7EV67P |
| نام اختصاری | XB7 |
| نوع استفاده | چراغ سیگنال جهت نصب لامپ BA 9s (بدون لامپ) |
| نوع ولتاژ | 250V > |
| اطلاعات اضافی محصول | با سری مسطح |
| تعداد در هر بسته | 10 عدد |
| نوع لامپ | لامپ LED یا لامپ رشته ای (بدون لامپ) |
| توضیحات مربوط به پایه ها | X1-X2)PL) |
| دسته بندی اضافه ولتاژ | Class II IEC 60536 |
| رنج ولتاژ عایق بندی [Ui] | 1 -250V 3 EN/IEC 60947 |
| چگونگی نصب | Fixing hole 22.5 mm 22.3 +0.4/0 EN/IEC 60947-5-1 |
| میزان تحمل ناگهانی ولتاژ | 6kV EN/IEC 60947-1 |
| حالت نصب | از طریق مهره ای که در پشت چراغ سیگنال تعبیه شده با نیروی 2.4…2 نیوتون متر |
| نوع سیگنال دهی | ثابت |
| میزان گشتاور | 1.2…0.8 N.m EN 60947-1 |
| تغذیه لامپ | مستقیم |
| رنج ولتاژ نامی | 250V <= |
| استحکام در برابر لرزش | 5gn 2…500 Hz IEC 60068-2-6 |
| استحکام در برابر ضربه | 50gn 11 ms half sine wave acceleration IEC 60068-2-27 |
| سازگاری الکترومغناطیسی | سازگار با استاندارد EN 55011 کلاس B |
| مدت زمان گارانتی | 12 ماه |
| ابعاد | |
| قطر | 22 میلی متر |
| قطر محل نصب | 22 میلی متر |
| طول | 29 میلی متر |
| عرض | 29 میلی متر |
| عمق | 54 میلی متر |
| خصوصیات ظاهری | |
| جنس بدنه | باکالیت |
| رنگ | شفاف |
| معرفی محصول | محصول تک رنگ |
| مرکز سوراخ | کوچکتر و مساوی30x 40 mm ساپورت پنل های فلزی 6…1 میلی متر ، کوچکتر و مساوی30x 40 mm ساپورت پنل های پلاستیکی 6…2 میلی متر |
| شکل سر چراغ | گرد |
| شکل سرپیچ | Cross JIS No 1 , Cross Philips no 1 , Cross pozidriv No 1 , Slotted flat Ø 4 mm , Slotted flat Ø 5.5 mm |
| وزن محصول | 0.018 کیلوگرم |
| اتصالات | |
| اتصالات – ترمینال ها | Screw clamp terminals 1 x 0.22…2 x 2.5 mm² without cable end EN/IEC 60947-1 , Faston connectors 6.35 x 0.8 mm EN/IEC 60947-1 , Forked type tag connectors 6.5 mm EN/IEC 60947-1 , Screw clamp terminals <= 2 x 1.5 mm² with cable end EN/IEC 60947-1 |
| محیطی | |
| نوع حفاظت | TH |
| درجه حفاظت بر حسب IP | حالت پشت: IP20 IEC 60529 , حالت روبرو: IP54 IEC 60529 |
| درجه حفاظت بر حسب NEMA | NEMA 12 |
| میزان دمای مجاز محیط برای نصب | 55 تا 25- درجه سانتیگراد |
| میزان دمای مجاز محیط برای نگهداری کالا | 70 تا 40- درجه سانتیگراد |
| استانداردها | |
| استاندارد نوع پایه | BA 9s |
| استانداردها | EN/IEC 60947-1 , EN/IEC 60947-5-1 , JIS C 4520 , UL 508 , CSA C22.2 No 14 |
