نقد و بررسی

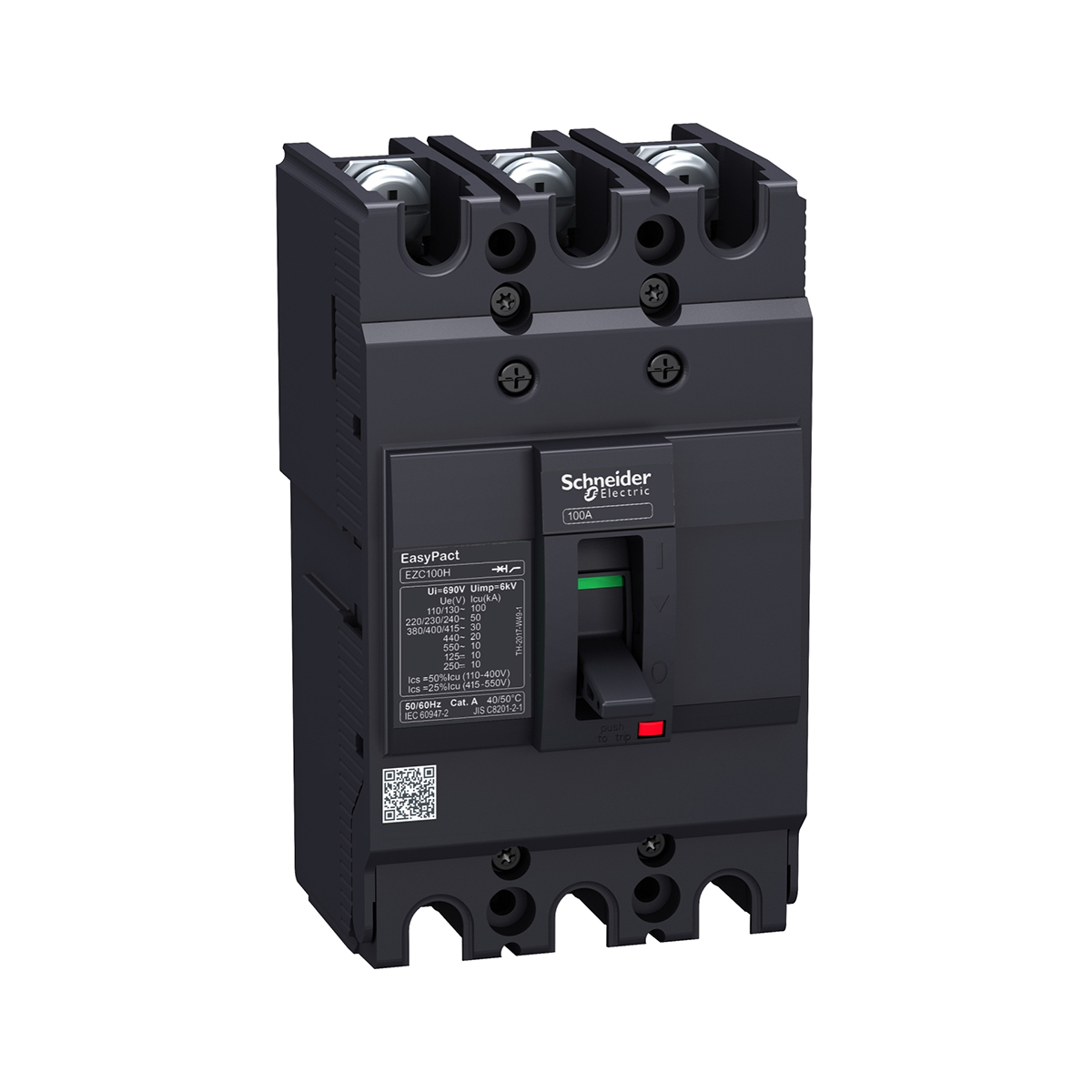

کليد اتوماتيک فیکس اشنایدر سه پل 50 آمپرcircuit breaker Easypact EZC100H – TMD – 50 A – 3 poles 3d
کلیدهای EZC از سری محصولات Easypact شرکت اشنایدر که بصورت غیرقابل تنظیم یا همان فیکس می باشد .
کلید کمپکت اشنایدر از نظر تقسیم بندی به دو دستۀ کلید قابل تنظیم و کلید غیر قابل تنظیم تقسیم می شود.
کلید های اتوماتیک فیکس پیچ تنظیم ندارند و در واقع روی یک جریان فیکس شده اند.
هنگامی که جریان از حد مجاز کلید بشتر باشد این کلید جریان را قطع کرده مسیر انتقال نیرو را قطع میکند.
در واقع کلید های اتوماتیک فیکس همانند فیوز در یک جریان عمل میکنند و محدوده جریان قطع ندارد.
کلید اتوماتیک فیکس یا کلید اتوماتیک غیر قابل تنظیم از امپراژ های کم تا امپراژ های بالا موجود است.
در واقع این کلید قابلیت قطع سریع بار را دارد و از قابلیت اطمینان بالایی برخوردار است.
کلید فیکس یک قطع کننده مدار است که برای حفاظت در برابر اضافه بار و اتصال کوتاه در فیدرهای ورودی و خروجی تابلوی برق استفاده می شود.
کلید اتوماتیک فیکس اشنایدر از 15 تا 100 آمپر با قدرت قطع 30 کیلو آمپر
و از 100 تا 250 آمپر با قدرت قطع 36 کیلو آمپر
و در رنج جریانی 400 آمپر با قدرت قطع 50 کیلوآمپر تولید می شود
| مشخصات فنی کالا |
|
| سِری ساخت | EasyPact |
| کد فنی | EZC100H3050 |
| نوع محصول | قطع کننده مدار |
| تعداد پل | 3 |
| تعداد پل محافظت شده | 3t |
| تکنولوژی قطع | حرارتی- مغناطیسی |
| حفاظت جریان نشتی زمین | بدون حفاظت جریان نشتی زمین |
| رنج جریان(آمپر) | 100 آمپر (40 درجه سانتی گراد) |
| پشتیبانی نصب | صفحه پشت |
| کد ظرفیت قطع | H |
| رنج ظرفیت قطع سرویس [Ics] | Ics 15 kA 380 V AC 50/60 Hz conforming to IEC 60947-2 , Ics 5 kA 125 V DC conforming to IEC 60947-2 , Ics 5 kA 250 V DC conforming to IEC 60947-2 , Ics 5 kA 440 V AC 50/60 Hz conforming to IEC 60947-2 , Ics 50 kA 110/130 V AC 50/60 Hz conforming to IEC 60947-2 , Ics 50 kA 220/230/240 V AC 50/60 Hz conforming to IEC 60947-2 , Ics 2.5 kA 550 V AC 50/60 Hz conforming to IEC 60947-2 , Ics 7.5 kA 400/415 V AC 50/60 Hz conforming to IEC 60947-2 |
| ظرفیت قطع | 20kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 , 10kA Icu at 125 V DC 1P conforming to IEC 60947-2 , 10kA Icu at 250 V DC 2P conforming to IEC 60947-2 , 10kA Icu at 550 V AC 50/60 Hz conforming to IEC 60947-2 , 100kA Icu at 110…130 V AC 50/60 Hz conforming to IEC 60947-2 , 100kA Icu at 220…240 V AC 50/60 Hz conforming to IEC 60947-2 , 30kA Icu at 380 V AC 50/60 Hz conforming to IEC 60947-2 , 30kA Icu at 400…415 V AC 50/60 Hz conforming to IEC 60947-2 |
| دوام الکتریکی | Category A : 1500 cycles 415 V AC 50/60 Hz conforming to IEC 60947-2 |
| ظرفیت قطع | 30KA |
| واحد تریپ | TM50 |
| رنج ولتاژ عایق بندی [Ui] | 690V AC 50/60 Hz conforming to IEC 60947-2 |
| میزان تحمل ناگهانی ولتاژ | 6kV conforming to IEC 60947-2 |
| فرکانس شبکه | 50/60 Hz |
| نوع کنترل | چند وضعیتی |
| دسته بندی بهره وری | دسته بندی A |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| حالت نصب | ثابت |
| رنج ولتاژ کاری [Ue] | 250V DC conforming to IEC 60947-2 , 550V AC 50/60 Hz conforming to IEC 60947-2 |
| نوع شبکه | AC , DC |
| دوام مکانیکی | 8500 بار |
| مدت زمان گارانتی | 12 ماه |
| اتصالات | |
| پیچ اتصال | 25 میلی متر |
| محیطی | |
| درجه آلودگی | 3conforming to IEC 60664-1 , 3conforming to IEC 947-1 |
| درجه حفاظت بر حسب IK | IK07 conforming to IEC 62262 |
| نوع حفاظت | حفاظت اضافه بار، حفاظت اتصال کوتاه |
| درجه حفاظت بر حسب IP | IP20 conforming to IEC 60529 |
| میزان دمای مجاز محیط برای نصب | 70…25- درجه سانتی گراد |
| میزان دمای مجاز محیط برای نگهداری کالا | 85…35- درجه سانتی گراد |
| استانداردها | |
| استانداردها | EN/IEC 60947-1 , EN/IEC 60947-2 , JIS C8201-2-2 , GB/T 14048.2 |
