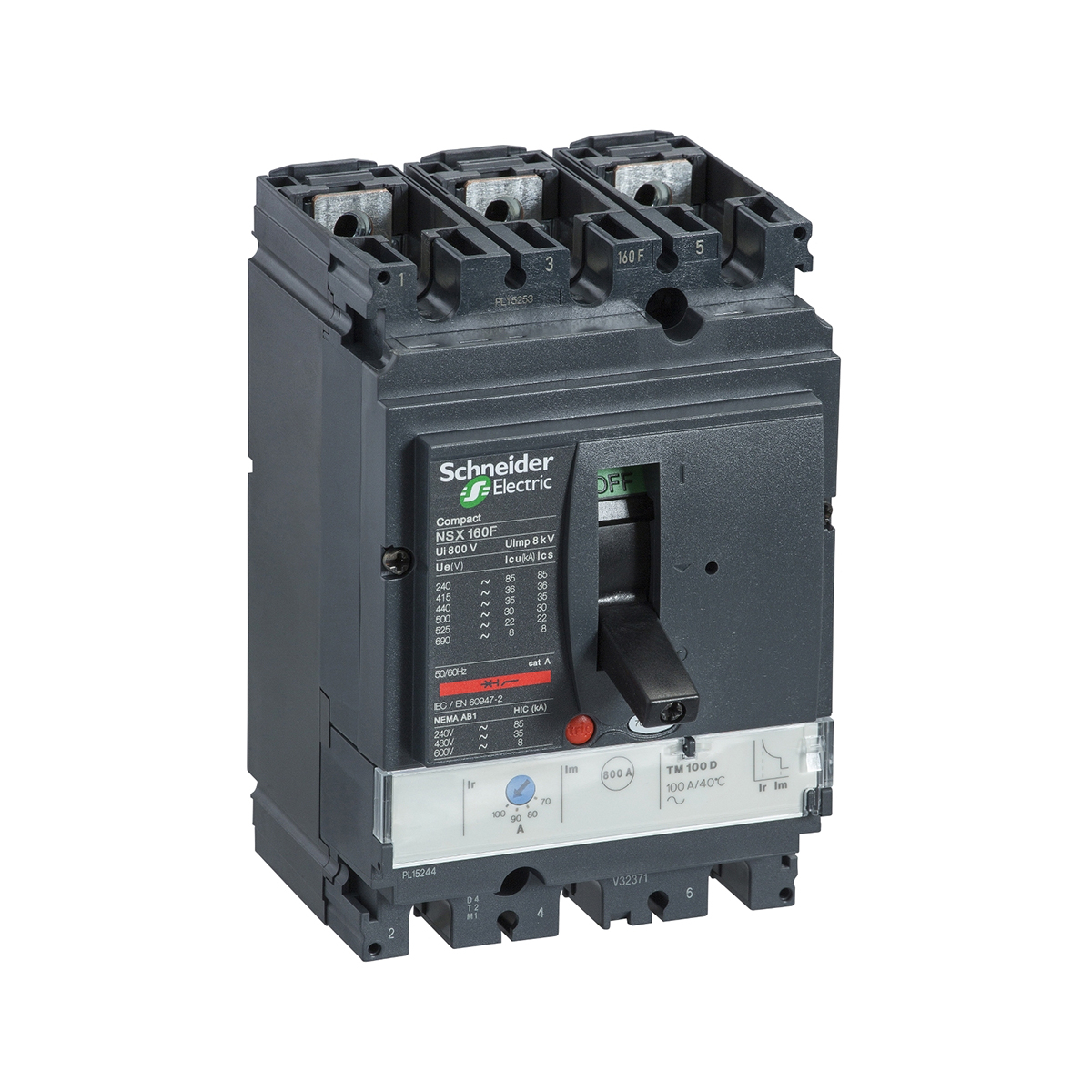

کليد اتوماتیک اشنایدر سه پل 125 آمپر ظرفیت قطع 50KA
کليد اتوماتیک اشنایدر ، کلید اتوماتیک سه پل NSX اشنایدر
بر اساس رنج جریان نامی به 5 سری با نامNSX160، NSX100، NSX400، NSX250 و NSX630 تقسیم می شود
- جریان نامی در کلید کمپکت NSX100 از 16 تا 100 آمپر، در سری NSX160 از 125 تا 160 آمپر و در سری NSX250 از 200 تا 250 آمپر است.
- کلید اتوماتیک کمپکت سه پل اشنایدر الکتریک رنج جریان 16 تا 1600 آمپر را پشتیبانی می کند و در قدرت قطع های 25 کیلو آمپر، 36 کیلو آمپر، 50 کیلو آمپر و 70 کیلو آمپر موجود است.
کليد اتوماتیک اشنایدر سه پل 125 آمپر ظرفیت قطع 50KA
| مشخصات فنی کليد اتوماتیک اشنایدر | |
| سِری ساخت | NSX160N |
| کد فنی | LV430841 |
| نوع محصول | قطع کننده مدار |
| تعداد پل | 3 پل |
| تعداد پل محافظت شده | 3 عدد |
| میزان تحمل ناگهانی ولتاژ [Uimp] | 8 کیلو ولت |
| تکنولوژی قطع | حرارتی – مغناطیسی |
| کاربرد محصول | توزیع |
| رنج جریان(آمپر) | 88-125A |
| نوع تنظیم جریان اضافه بار کلید [ Ir] | قابل تنظیم |
| پشتیبانی نصب | پشت صفحه |
| کد ظرفیت قطع | (N (50 kA |
| رنج تنظیم جریان اضافه بار کلید | 0.7…1 * In |
| رنج واحد حفاظتی | 125 آمپر ( 40 °C ) |
| دوام الکتریکی | 10000cycles 440 V In/2 conforming to IEC 60947-2 15000cycles 690 V In/2 conforming to IEC 60947-2 20000cycles 440 V In conforming to IEC 60947-2 7500cycles 690 V In conforming to IEC 60947-2 |
| رنج زمان تأخیر کلید [tr] | 15 s 6 x Ir 120…400 s 1.5 x In |
| ظرفیت قطع | 50KA |
| واحد تریپ | TM125D |
| رنج ظرفیت قطع سرویس [Ics] | Ics 10 kA 660/690 V AC 50/60 Hz conforming to IEC 60947-2 Ics 35 kA 525 V AC 50/60 Hz conforming to IEC 60947-2 Ics 36 kA 500 V AC 50/60 Hz conforming to IEC 60947-2 Ics 50 kA 380/415 V AC 50/60 Hz conforming to IEC 60947-2 Ics 50 kA 440 V AC 50/60 Hz conforming to IEC 60947-2 Ics 90 kA 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| نوع تنظیم جریان اتصال کوتاه [Isd] | ثابت |
| رنج تنظیم جریان اتصال کوتاه [Isd] | 1250 آمپر |
| رنج ولتاژ عایق بندی [Ui] | 800V AC 50/60 Hz |
| نوع تنظیم زمان تأخیر جریان اتصال کوتاه | ثابت |
| تنظیم جریان Isd | غیر قابل تنظیم |
| نام واحد حفاظتی | TM-D |
| دسته بندی حفاظت شوک الکتریکی | Class II |
| فرکانس شبکه | 50/60 Hz |
| نوع کنترل | چند وضعیتی |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| حالت نصب | ثابت |
| رنج ولتاژ عملکرد [Ue] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| دوام مکانیکی | 40000 بار |
| مدت زمان گارانتی | 12 ماه |
ابعاد کليد اتوماتیک اشنایدر |
|
| طول | 161 میلی متر |
| عرض | 105 میلی متر |
| عمق | 86 میلی متر |
| خصوصیات ظاهری | |
| وزن محصول | 2.2 کیلوگرم |
| اتصالات | |
| پیچ اتصال | 35 میلی متر |
| محیطی | |
| نوع حفاظت | (Short-circuit protection (magnetic (Overload protection (thermal |
| درجه حفاظت بر حسب IP | IP40 conforming to IEC 60529 |
| میزان دمای مجاز محیط برای نصب | -35…70 °C |
| میزان دمای مجاز محیط برای نگهداری کالا | -55…85 °C |
| استانداردها | |
| استانداردها | EN/IEC 60947 UL 508 |
