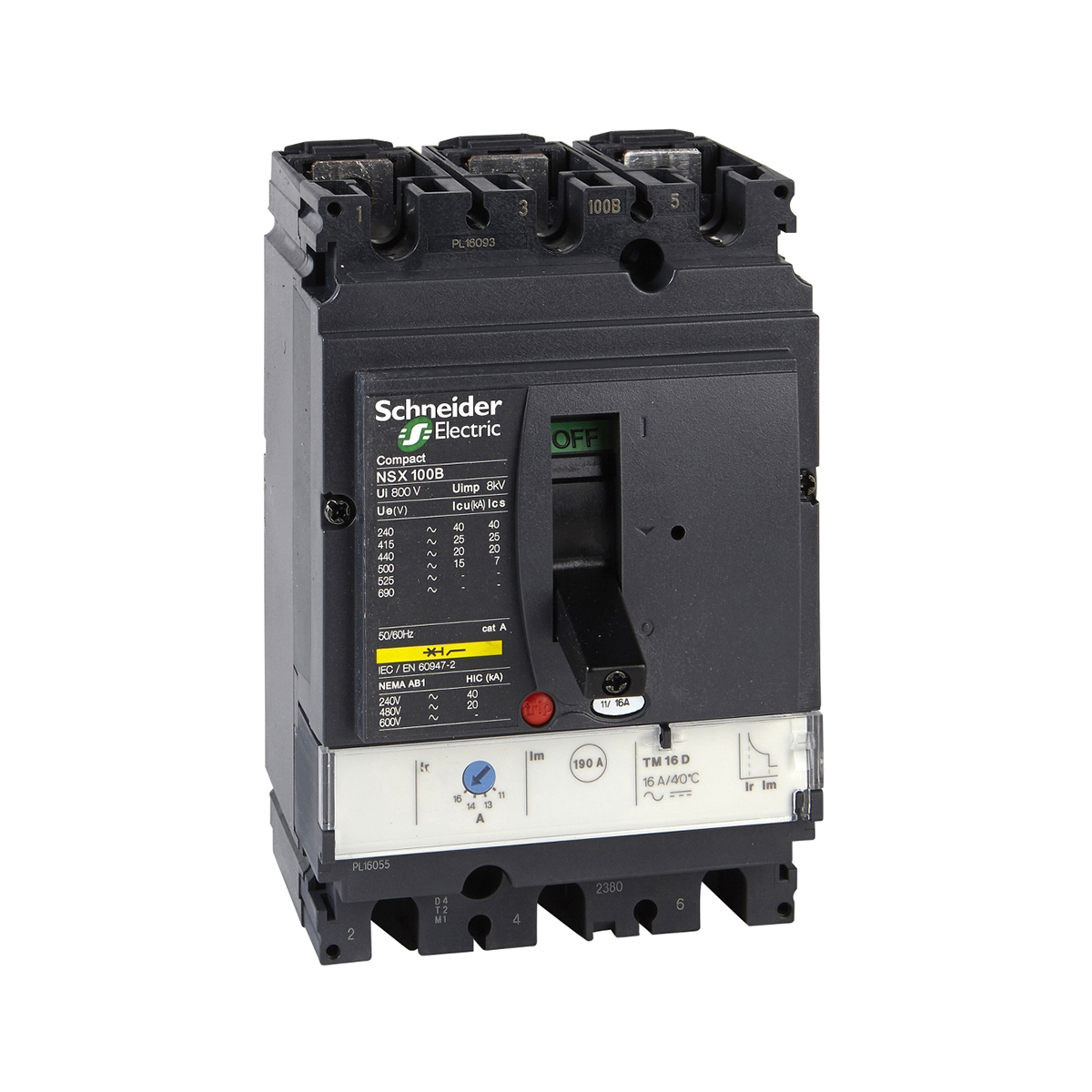

کليد اتوماتیک اشنایدر سه پل 16 آمپر ظرفیت قطع 50KA

رنج کامل لوازم قابل نصب بروی کلید کمپکت NSX اشنایدر:

رله ها، بخش های کنترل، لوازم کمکی و لوازم جانبی برای نصب و اتصالات، برای یک فریم ساز و در مواردی برای تعدادی فریم سایز مختلف کلید یکسان می باشند. مثلاً اتصالات جانبی، رله های ولتاژ MX، MN و غیره برای کمپکت NSX100 تا NXS630 مورد استفاده قرار می گیرند.

1.    واحد قطع
2. واحد حفاظتی قطع (رله حفاظتی) میکرولوجیک
3. واحد حفاظتی قطع (رله حفاظتی) حرارتی – مغناطیسی TM-D
4. بخش حفاظتی نشتی زمین Vigi
5. دسته گردان اتصال مستقیم و دسته گردان متصل با شفت
6. مکانیزم موتور
7. اتصالات کمکی و جانبی
8. پوشش کوتاه ترمینال و پوشش بلند ترمینال
9. پایه Plug-in
10. رله های شنت و آندر ولتاژ MX، MN
11. کنتاکت کمکی
12. اتصال مدارهای کمکی به پایه Plug-in
13. کشوی کلید کمپکت

14. فنی
    سِری ساخت	NSX100N
    کد فنی	LV429847
    نوع محصول	قطع کننده مدار
    تعداد پل	3 پل
    تعداد پل محافظت شده	3 عدد
    میزان تحمل ناگهانی ولتاژ [Uimp]	8 کیلو ولت
    تکنولوژی قطع	حرارتی – مغناطیسی
    کاربرد محصول	توزیعی
    رنج جریان(آمپر)	11-16A
    نوع تنظیم جریان اضافه بار کلید [ Ir]	قابل تنظیم
    پشتیبانی نصب	پشت صفحه
    کد ظرفیت قطع	(50 کیلو آمپر)N
    رنج تنظیم جریان اضافه بار کلید	0.7…1 * In
    رنج واحد حفاظتی	16 آمپر ( 40 °C )
    دوام الکتریکی	10000cycles 690 V In conforming to IEC 60947-2 20000cycles 690 V In/2 conforming to IEC 60947-2 30000cycles 440 V In conforming to IEC 60947-2 50000cycles 440 V In/2 conforming to IEC 60947-2
    رنج زمان تأخیر کلید [tr]	15s 6 x Ir 120…400 s 1.5 x In
    ظرفیت قطع	50KA
    واحد تریپ	TM16D
    رنج ظرفیت قطع سرویس [Ics]	Ics 10 kA 660/690 V AC 50/60 Hz conforming to IEC 60947-2 Ics 35 kA 525 V AC 50/60 Hz conforming to IEC 60947-2 Ics 36 kA 500 V AC 50/60 Hz conforming to IEC 60947-2 Ics 50 kA 380/415 V AC 50/60 Hz conforming to IEC 60947-2 Ics 50 kA 440 V AC 50/60 Hz conforming to IEC 60947-2 Ics 90 kA 220/240 V AC 50/60 Hz conforming to IEC 60947-2
    نوع تنظیم جریان اتصال کوتاه [Isd]	ثابت
    رنج تنظیم جریان اتصال کوتاه [Isd]	190 آمپر
    رنج ولتاژ عایق بندی [Ui]	800V AC 50/60 Hz
    نوع تنظیم زمان تأخیر جریان اتصال کوتاه	ثابت
    تنظیم جریان Isd	ثابت
    نام واحد حفاظتی	TM-D
    دسته بندی حفاظت شوک الکتریکی	Class II
    فرکانس شبکه	50/60 Hz
    نوع کنترل	چند وضعیتی
    نشانگر وضعیت	نشانگر اتصال مثبت
    حالت نصب	ثابت
    رنج ولتاژ عملکرد [Ue]	690V AC 50/60 Hz
    نوع شبکه	AC
    دوام مکانیکی	50000 بار
    مدت زمان گارانتی	12 ماه
    ابعاد
    طول	161 میلی متر
    عرض	105 میلی متر
    عمق	86 میلی متر
    خصوصیات ظاهری
    وزن محصول	2.05 کیلو گرم
    اتصالات
    پیچ اتصال	35 میلی متری
    محیطی
    نوع حفاظت	(Short-circuit protection (magnetic (Overload protection (thermal
    درجه حفاظت بر حسب IP	IP40 conforming to IEC 60529
    میزان دمای مجاز محیط برای نصب	-35…70 °C
    میزان دمای مجاز محیط برای نگهداری کالا	-55…85 °C
    استانداردها
    استانداردها	EN/IEC 60947 UL 508LV429847
