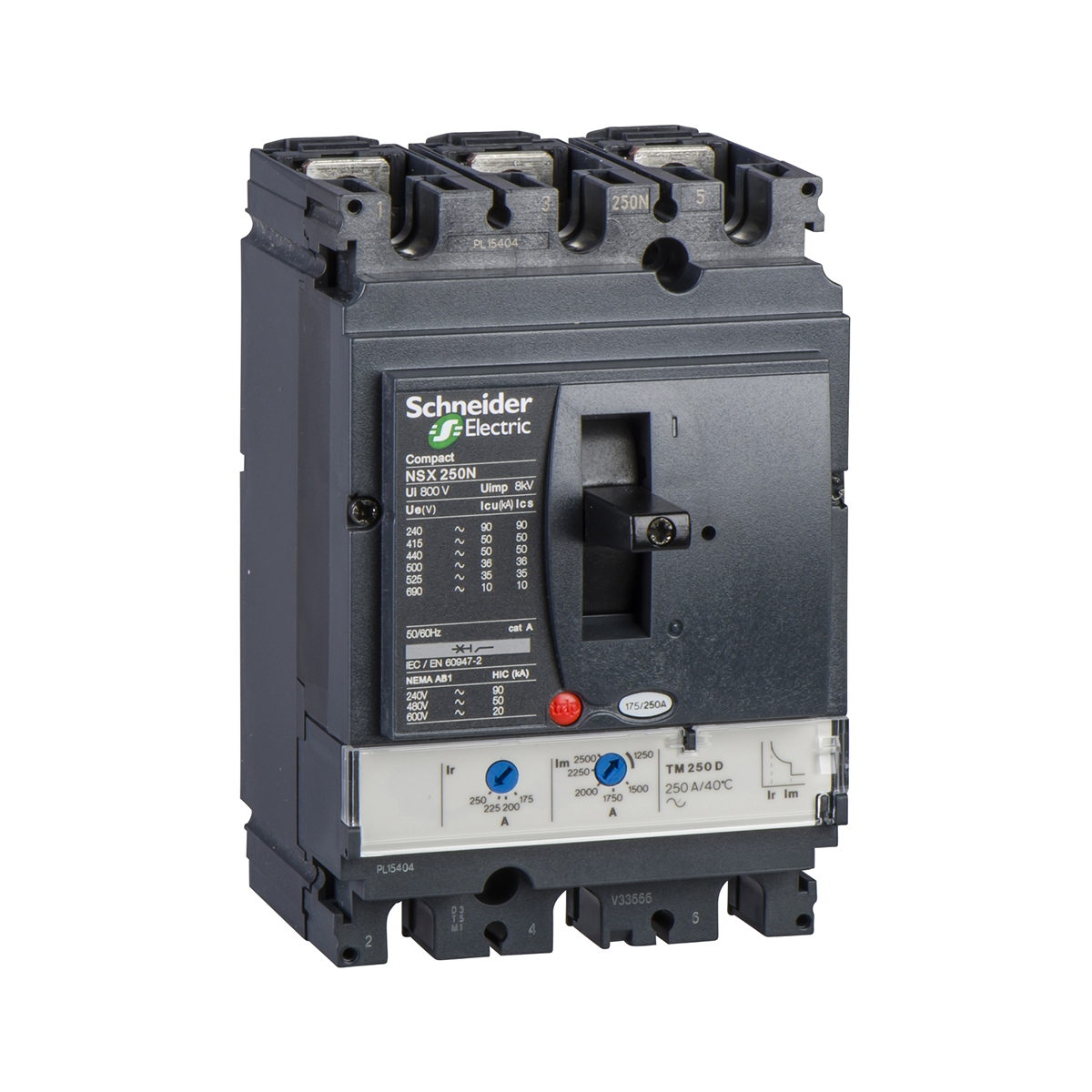

کليد اتوماتیک اشنایدر سه پل 250 آمپر ظرفیت قطع 50KA
| فنی | |
| سِری ساخت | NSX250N |
| کد فنی | LV431830 |
| نوع محصول | قطع کننده مدار |
| تعداد پل | 3 پل |
| تعداد پل محافظت شده | 3 عدد |
| میزان تحمل ناگهانی ولتاژ [Uimp] | 8 کیلوولت |
| تکنولوژی قطع | حرارتی – مغناطیسی |
| کاربرد محصول | توزیعی |
| رنج جریان(آمپر) | 175-250A |
| نوع تنظیم جریان اضافه بار کلید [ Ir] | قابل تنظیم |
| پشتیبانی نصب | پشت صفحه |
| کد ظرفیت قطع | N |
| رنج تنظیم جریان اضافه بار کلید | 0.7…1 * In |
| رنج واحد حفاظتی | 250 آمپر |
| دوام الکتریکی | 10000cycles 440 V In conforming to IEC 60947-2 10000cycles 690 V In/2 conforming to IEC 60947-2 20000cycles 440 V In/2 conforming to IEC 60947-2 5000cycles 690 V In conforming to IEC 60947-2 |
| رنج زمان تأخیر کلید [tr] | 15 s 6 x Ir 120…400 s 1.5 x In |
| ظرفیت قطع | 50KA |
| واحد تریپ | TM250D |
| رنج ظرفیت قطع سرویس [Ics] | Ics 10 kA 660/690 V AC 50/60 Hz conforming to IEC 60947-2 Ics 35 kA 525 V AC 50/60 Hz conforming to IEC 60947-2 Ics 36 kA 500 V AC 50/60 Hz conforming to IEC 60947-2 Ics 50 kA 380/415 V AC 50/60 Hz conforming to IEC 60947-2 Ics 50 kA 440 V AC 50/60 Hz conforming to IEC 60947-2 Ics 90 kA 220/240 V AC 50/60 Hz conforming to IEC 60947-2 |
| نوع تنظیم جریان اتصال کوتاه [Isd] | ثابت |
| رنج تنظیم جریان اتصال کوتاه [Isd] | 5…10 * In |
| رنج ولتاژ عایق بندی [Ui] | 800V AC 50/60 Hz |
| نوع تنظیم زمان تأخیر جریان اتصال کوتاه | ثابت |
| تنظیم جریان Isd | قابل تنظیم |
| نام واحد حفاظتی | TM-D |
| دسته بندی حفاظت شوک الکتریکی | Class II |
| فرکانس شبکه | 50/60Hz |
| نوع کنترل | چند وضعیتی |
| نشانگر وضعیت | نشانگر اتصال مثبت |
| حالت نصب | ثابت |
| رنج ولتاژ عملکرد [Ue] | 690V AC 50/60 Hz |
| نوع شبکه | AC |
| دوام مکانیکی | 20000 بار |
| مدت زمان گارانتی | 12 ماه |
| ابعاد | |
| طول | 161 میلی متر |
| عرض | 105 میلی متر |
| عمق | 86 میلی متر |
| خصوصیات ظاهری | |
| وزن محصول | 2.4 کیلوگرم |
| اتصالات | |
| پیچ اتصال | 35 میل متر |
| محیطی | |
| نوع حفاظت | حفاظت اضافه بار (حرارتی) حفاظت مدار کوتاه (مغناطیسی) |
| درجه حفاظت بر حسب IP | IP40 conforming to IEC 60529 |
| میزان دمای مجاز محیط برای نصب | 70…35- °C |
| میزان دمای مجاز محیط برای نگهداری کالا | 85…55- °C |
| استانداردها | |
| استانداردها | EN/IEC 60947 UL 508 |
