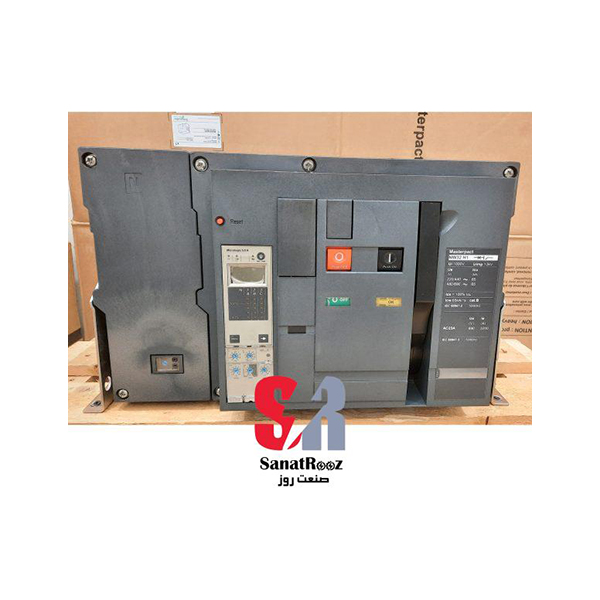

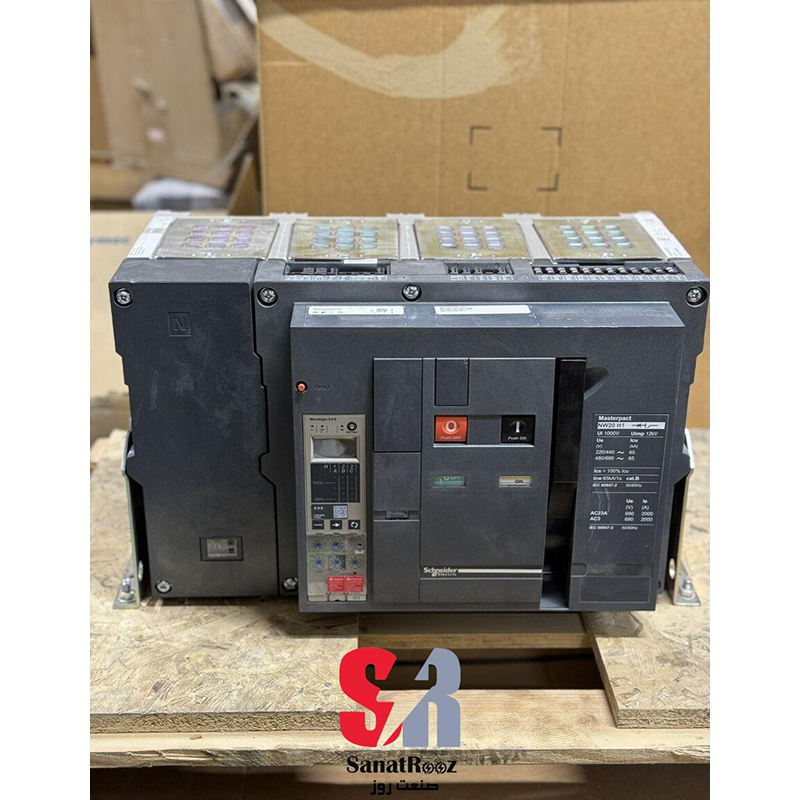

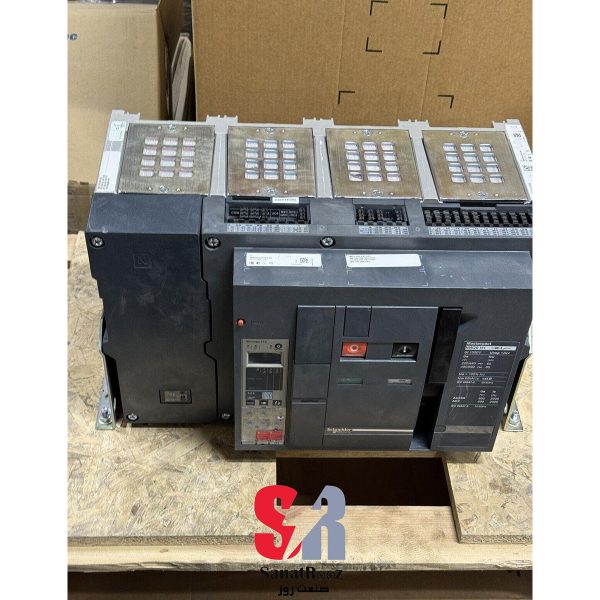

کليد هوایی اشنایدر 1000 آمپر چهار پل سری NWفیکس 65KAکليد هوایی اشنایدر 1000 آمپر چهار پل سری NWفیکس 65KA مدل 48329 با پارت نامبرهای NW10H14P2EF، NW10H14PML2EFXX و NW10H14PML2EFHH، یکی از بهترین گزینه‌ها برای حفاظت و مدیریت جریان‌های الکتریکی در سیستم‌های صنعتی با بار متوسط است. این کلید با ظرفیت 1000 آمپر و چهار پل، به طور خاص برای محیط‌های صنعتی طراحی شده که نیاز به قطع جریان تا 65kA دارند. مدل 48329 با ویژگی‌های حفاظتی پیشرفته مانند حفاظت مغناطیسی و حرارتی، و همچنین حفاظت در برابر افت ولتاژ، انتخابی ایده‌آل برای تاسیسات حساس و پرنوسان است. این کلیدها با طراحی کشویی، نصب و نگهداری آسانی را فراهم کرده و با استانداردهای بین‌المللی مطابقت دارند، که اطمینان از عملکرد بهینه در شرایط سخت را فراهم می‌آورند.
کليد هوایی اشنایدر 1000 آمپر چهار پل سری NWفیکس 65KA یکی از تجهیزات حیاتی در سیستم‌های توزیع برق صنعتی است که برای کنترل و حفاظت از مدارهای الکتریکی با جریان‌های متوسط طراحی شده است. این کلید با قابلیت قطع جریان‌های شدید تا 65kA، به‌ویژه در محیط‌های صنعتی حساس و پرخطر کاربرد گسترده‌ای دارد. در این مقاله به بررسی انواع این کلیدها، پارت نامبرهای مختلف، نقاط ضعف و قوت، و همچنین حفاظت‌های موجود در این مدل خواهیم پرداخت.
انواع کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA
کلیدهای هوایی اشنایدر با ظرفیت 1000 آمپر و چهار پل در مدل‌های مختلفی عرضه می‌شوند که هر یک از آن‌ها برای کاربردهای خاصی در صنعت برق طراحی شده‌اند. این کلیدها به صورت کشویی نصب می‌شوند و این ویژگی به کاربران اجازه می‌دهد که در صورت نیاز به‌راحتی آن‌ها را جابجا کرده یا به سرویس‌دهی بپردازند. با قابلیت قطع جریان تا 65kA، این کلیدها اطمینان از ایمنی و عملکرد بهینه سیستم‌های الکتریکی را در شرایط اضطراری فراهم می‌کنند.
انواع پارت نامبرهای کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA
پارت نامبرهای مختلف این کلیدها نشان‌دهنده ویژگی‌ها و قابلیت‌های خاص هر مدل است. برخی از پارت نامبرهای مهم برای کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA عبارتند از:
- NW10H24P2EF: این مدل استاندارد با توانایی قطع جریان تا 65kA، انتخابی مناسب برای حفاظت از سیستم‌های برق با بارهای متوسط و شرایط استاندارد است.
- NW10H24PML2EFXX: این پارت نامبر دارای حفاظت‌های پیشرفته‌تری مانند حفاظت مغناطیسی و حرارتی است که امنیت بیشتری را برای سیستم‌های حساس فراهم می‌کند.
- NW10H24PML2EFHH: این مدل با قابلیت‌های ویژه‌ای مانند حفاظت در برابر افت ولتاژ و سیستم حفاظتی پیشرفته، برای محیط‌های صنعتی پرنوسان مناسب است.
در ادامه، اطلاعات موجود مشخصات فنی کليد هوایی اشنایدر 1000 آمپر چهار پل سری NWفیکس 65KA در یک جدول مرتب ارائه می‌دهم:
| مشخصات | توضیحات |
|---|---|
| محدوده | MasterPact |
| نام محصول | MasterPact NW |
| نوع قطع کننده | MasterPact NW10H1 |
| نوع محصول یا قطعه | قطع‌کننده مدار (Circuit Breaker) |
| کاربرد دستگاه | حفاظت توزیع قدرت |
| تعداد پل‌ها | 4 پل (4P) |
| موقعیت نول | سمت چپ |
| واحد کنترلی | بدون واحد کنترل |
| جریان نامی [In] | 1000 آمپر در 40 درجه سانتیگراد |
| نوع عملکرد | H1 با قدرت قطع 65kA در 440 ولت AC |
| ولتاژ عملیاتی نامی [Ue] | 690 ولت AC با فرکانس 50/60 هرتز |
| قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
| نوع انتخاب‌پذیری | دسته B |
| نوع کنترل | دکمه فشاری (Push-button) |
| حالت نصب | ثابت (Fixed) |
| ظرفیت قطع نهایی [Icu] | 65 کیلوآمپر در 220/415 ولت AC 50/60 هرتز، 65 کیلوآمپر در 440 ولت AC 50/60 هرتز، 65 کیلوآمپر در 525 ولت AC 50/60 هرتز، 65 کیلوآمپر در 690 ولت AC 50/60 هرتز |
| ظرفیت قطع سرویس [Ics] | 65 کیلوآمپر در 220/415 ولت AC 50/60 هرتز، 65 کیلوآمپر در 440 ولت AC 50/60 هرتز، 65 کیلوآمپر در 525 ولت AC 50/60 هرتز، 65 کیلوآمپر در 690 ولت AC 50/60 هرتز |
| ظرفیت تحمل کوتاه مدت [Icw] | 65 کیلوآمپر برای 1 ثانیه، 36 کیلوآمپر برای 3 ثانیه |
| ظرفیت قطع اتصال کوتاه [Icm] | 143 کیلوآمپر در 220/415 ولت AC با فرکانس 50/60 هرتز، 143 کیلوآمپر در 440 ولت AC با فرکانس 50/60 هرتز، 143 کیلوآمپر در 525 ولت AC با فرکانس 50/60 هرتز، 143 کیلوآمپر در 690 ولت AC با فرکانس 50/60 هرتز |
| رتبه سنسور | 400 آمپر، 1000 آمپر |
| ولتاژ عایق‌بندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
| ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
| اتلاف توان [W] | 70 وات |
| زمان قطع حداکثر | 25 میلی‌ثانیه |
| زمان پاسخ دهی حداکثر بسته شدن | 70 میلی‌ثانیه |
| پشتیبانی نصب | پشتی، ریل‌ها |
| اتصال از بالا | جلو، عقب |
| اتصال از پایین | جلو، عقب |
| فاصله اتصال | 115 میلی‌متر |
| دوام مکانیکی | 12500 سیکل بدون نیاز به نگهداری، 25000 سیکل با نگهداری |
| دوام الکتریکی | 10000 سیکل در 440 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2، 10000 سیکل در 690 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2 |
| ابعاد | ارتفاع: 352 میلی‌متر، عرض: 537 میلی‌متر، عمق: 297 میلی‌متر |
| وزن خالص | 65 کیلوگرم |
| استانداردها | EN/IEC 60947-1، EN/IEC 60947-2 |
| گواهینامه‌ها | CE, CCC, EAC |
| درجه حفاظتی IP | IP30 مطابق با IEC 60529 |
| درجه آلودگی | درجه 4 مطابق با IEC 60664-1 |
| دمای کاربری محیط | -25 تا 70 درجه سانتیگراد |
| دمای نگهداری محیط | -40 تا 85 درجه سانتیگراد |
| ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |
| واحدهای بسته‌بندی | نوع بسته: PCE، تعداد واحد در بسته: 1، ابعاد بسته: 30.5 سانتی‌متر ارتفاع، 29.5 سانتی‌متر عرض، 49.5 سانتی‌متر طول، وزن بسته: 47.252 کیلوگرم |
| وضعیت پایداری | محصول Green Premium |
| مقررات REACh | بیانیه REACh |
| دستورالعمل RoHS اتحادیه اروپا | مطابق با معافیت‌ها |
| فاقد جیوه | بله |
| مقررات RoHS چین | بیانیه RoHS چین |
| اطلاعات معافیت RoHS | بله |
| افشاگری‌های زیست‌محیطی | نمایه زیست‌محیطی محصول |
| نمایه دورانی | اطلاعات پایان عمر |
| هشدار Proposition 65 کالیفرنیا | هشدار: این محصول ممکن است شما را به مواد شیمیایی شامل DINP و DIDP که شناخته شده است به عنوان ایجاد کننده سرطان و نقص‌های مادرزادی یا سایر آسیب‌های تولیدمثلی در ایالت کالیفرنیا، معرض کند. برای اطلاعات بیشتر به www.P65Warnings.ca.gov مراجعه کنید. |
| گارانتی قراردادی | 18 ماه |
این جدول تمامی مشخصات فنی و اطلاعات مرتبط با کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA را به صورت دقیق و جامع ترجمه و ارائه می‌دهد.
نقاط قوت و ضعف کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA
هر تجهیزاتی دارای نقاط قوت و ضعف خاص خود است و کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA نیز از این قاعده مستثنی نیست.
نقاط قوت:
- قدرت قطع مناسب: این کلیدها با توانایی قطع جریان‌های شدید تا 65kA، امنیت بالایی را در مواجهه با نوسانات جریان و اتصال کوتاه فراهم می‌کنند.
- دوام و پایداری: طراحی مقاوم و استفاده از مواد با کیفیت بالا، این کلیدها را به یکی از بادوام‌ترین گزینه‌ها برای محیط‌های صنعتی تبدیل کرده است.
- نصب و نگهداری آسان: به دلیل طراحی کشویی، نصب و سرویس این کلیدها بسیار ساده و سریع انجام می‌شود.
نقاط ضعف:
- هزینه: به دلیل کیفیت و ویژگی‌های پیشرفته، این کلیدها قیمت بالاتری نسبت به برخی از مدل‌های مشابه دارند.
- نیاز به نگهداری تخصصی: برای بهره‌وری بهینه از این کلیدها، نیاز به نگهداری و سرویس‌های دوره‌ای توسط تکنسین‌های متخصص وجود دارد.
حفاظت‌های کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA
یکی از ویژگی‌های برجسته کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA
، حفاظت‌های متنوع و پیشرفته‌ای است که در این کلید تعبیه شده است. این حفاظت‌ها شامل موارد زیر می‌شوند:
- حفاظت حرارتی: این کلیدها به سنسورهای حرارتی مجهز هستند که در صورت افزایش دما، به‌طور خودکار جریان را قطع می‌کنند تا از آسیب به تجهیزات جلوگیری شود.
- حفاظت مغناطیسی: این سیستم حفاظتی برای مقابله با جریان‌های اتصال کوتاه و نوسانات شدید طراحی شده و از آسیب دیدن سیستم‌های الکتریکی جلوگیری می‌کند.
- حفاظت در برابر افت ولتاژ: برخی از مدل‌های این کلید دارای قابلیت حفاظت در برابر افت ولتاژ هستند که مانع از خاموشی‌های ناگهانی و آسیب به تجهیزات می‌شود.
- حفاظت اضافه جریان: این کلیدها به سیستم‌های حفاظت در برابر اضافه جریان مجهز هستند که از دستگاه‌ها و تجهیزات حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند.
نتیجه‌گیری
کلید هوایی اشنایدر 1000 آمپر چهار پل NW فیکس 65kA به عنوان یکی از محصولات باکیفیت و قابل اعتماد در زمینه حفاظت و مدیریت جریان‌های الکتریکی در محیط‌های صنعتی، با ویژگی‌هایی مانند قدرت قطع بالا، دوام طولانی و حفاظت‌های پیشرفته، گزینه‌ای ایده‌آل برای تاسیسات صنعتی محسوب می‌شود. انتخاب پارت نامبر مناسب بر اساس نیازهای خاص هر پروژه، امکان بهره‌مندی از مزایای بیشتر و حفاظت بهتر از تجهیزات را فراهم می‌کند.
