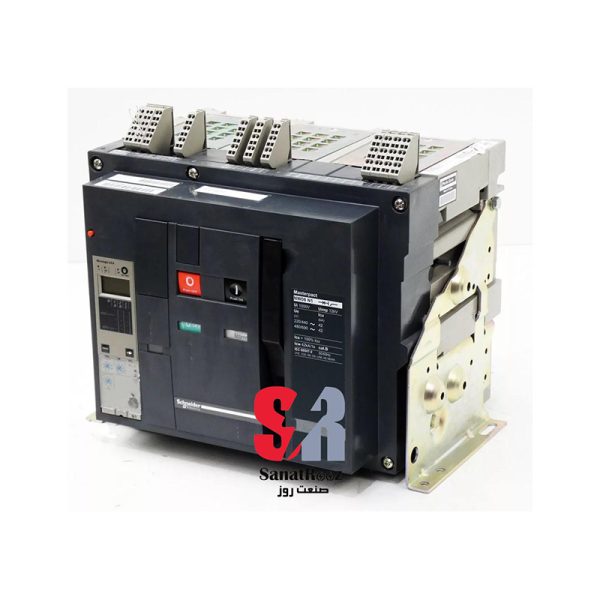

کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KAکلید هوایی اشنایدر مدل 48057 با پارت نامبرهای NW20H13P2EF، NW20H13PML2EFXX و NW20H13PML2EFHH یکی از بهترین انتخاب‌ها برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی سنگین و پیچیده است. این کلید هوایی با ظرفیت 2000 آمپر و سه پل، قابلیت قطع جریان‌های بالا تا 65kA را دارد و برای محیط‌هایی با نوسانات جریان شدید بسیار مناسب است.
مدل NW20H13P2EF مخصوص بازارهای اروپا و خاورمیانه طراحی شده است و با سیستم‌های حفاظتی پیشرفته خود از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل برای صنایعی که به حفاظت بالا نیاز دارند، گزینه‌ای ایده‌آل است.
مدل NW20H13PML2EFXX برای بازارهای آمریکای شمالی طراحی شده و دارای سیستم‌های حفاظتی مغناطیسی و حرارتی است که از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی پیچیده و پرچالش مناسب است.
مدل NW20H13PML2EFHH که برای بازارهای آسیایی طراحی شده، با سیستم‌های حفاظتی پیشرفته، از تجهیزات حساس در برابر نوسانات شدید جریان و مشکلات الکتریکی محافظت می‌کند. این کلید به دلیل قدرت و مقاومت بالای خود، در محیط‌های صنعتی سنگین مانند نفت و گاز کاربرد زیادی دارد.
یکی از تجهیزات پیشرفته و کارآمد شرکت اشنایدر الکتریک است که برای محافظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده و پرچالش طراحی شده است. اینکليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA با ظرفیت 2000 آمپر و توانایی قطع جریان تا 65kA، به‌ویژه برای حفاظت از تجهیزات صنعتی در برابر نوسانات ناگهانی جریان، اضافه‌بار و اتصال کوتاه بهینه شده است.
سری NW از کلیدهای هوایی اشنایدر به دلیل طراحی فیکس (ثابت)، نصب ساده‌ای دارد و نیاز به جابجایی‌های مکرر ندارد. این کلیدها به‌طور خاص برای محیط‌های صنعتی سنگین مانند پالایشگاه‌ها، نیروگاه‌ها و کارخانه‌های تولیدی بزرگ طراحی شده‌اند و با سیستم‌های حفاظتی پیشرفته، عملکرد بسیار قابل‌اطمینانی را ارائه می‌دهند.
عملکرد و ویژگی‌های کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA
کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA مجهز به سیستم‌های حفاظتی مغناطیسی و حرارتی است که از مدارهای الکتریکی در برابر نوسانات ناگهانی، اضافه‌بار و جریان‌های غیرعادی محافظت می‌کند. توانایی قطع جریان‌های بالا تا 65kA این کلید را به یکی از بهترین گزینه‌ها برای محیط‌های صنعتی پیچیده تبدیل کرده است.
این کلید هوایی با طراحی فیکس خود، نصب و نگهداری ساده‌ای دارد و به دلیل قابلیت اطمینان بالا، نیاز به تعمیرات مکرر ندارد. عملکرد قوی آن در شرایط سخت محیطی، این کلید را به گزینه‌ای مناسب برای صنایع سنگین تبدیل کرده است که نیاز به حفاظت از سیستم‌های توزیع برق در برابر نوسانات جریان دارند.
پارت نامبرهای مختلف کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA
کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA در مدل‌ها و پارت نامبرهای مختلف برای بازارهای جهانی طراحی و عرضه شده است که هرکدام با توجه به نیازهای خاص صنایع و استانداردهای مختلف بهینه‌سازی شده‌اند. برخی از پارت نامبرهای اصلی این کلید عبارتند از:
- NW20H13P2EF: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است. این مدل با بهره‌گیری از سیستم‌های حفاظتی پیشرفته مغناطیسی و حرارتی، از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی پیچیده که نیاز به حفاظت دقیق دارند، بسیار مناسب است.
- NW20H13PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده و سیستم حفاظتی آن به‌طور خاص برای محافظت از تجهیزات حساس در برابر نوسانات شدید جریان و ولتاژ بهینه شده است. این کلید هوایی به دلیل قابلیت اطمینان بالا، در صنایع سنگین مانند نفت و گاز به‌خوبی عمل می‌کند.
- NW20H13PML2EFHH: این مدل مخصوص بازارهای آسیایی است و با بهره‌گیری از سیستم‌های حفاظتی قدرتمند، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به دلیل قدرت و دوام بالا در محیط‌های صنعتی پیچیده و سنگین مانند پالایشگاه‌ها و نیروگاه‌ها بسیار کارآمد است.
در ادامه،این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA است:
| مشخصات | توضیحات |
|---|---|
| محدوده | MasterPact NW |
| نام محصول | MasterPact NW20H1 |
| نوع محصول | قطع‌کننده مدار (Circuit Breaker) |
| کاربرد دستگاه | حفاظت توزیع قدرت |
| تعداد پل‌ها | 3 پل (3P) |
| واحد کنترلی | بدون واحد کنترل |
| جریان نامی [In] | 2000 آمپر در 40 درجه سانتی‌گراد |
| نوع عملکرد | H1 با قدرت قطع 65kA در 440 ولت AC |
| ولتاژ عملیاتی نامی [Ue] | 690 ولت AC 50/60 هرتز |
| قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
| دسته‌بندی انتخاب‌پذیری | دسته B |
| نوع کنترل | دکمه فشاری (Push-button) |
| حالت نصب | فیکس (ثابت) |
| ظرفیت قطع نهایی [Icu] | 65kA در 220/415 ولت AC، 65kA در 440 ولت AC، 65kA در 525 ولت AC، 65kA در 690 ولت AC |
| ظرفیت قطع سرویس [Ics] | 65kA در 220/415 ولت AC، 65kA در 440 ولت AC، 65kA در 525 ولت AC، 65kA در 690 ولت AC |
| ظرفیت تحمل کوتاه مدت [Icw] | 65kA برای 1 ثانیه، 36kA برای 3 ثانیه |
| ظرفیت قطع اتصال کوتاه [Icm] | 143kA در 220/415 ولت AC، 143kA در 440 ولت AC، 143kA در 525 ولت AC، 143kA در 690 ولت AC |
| رتبه سنسور | 1000 آمپر، 2000 آمپر |
| ولتاژ عایق‌بندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
| ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
| اتلاف توان [W] | 250 وات |
| حداکثر زمان قطع | 25 میلی‌ثانیه |
| حداکثر زمان پاسخ‌دهی بسته شدن | 70 میلی‌ثانیه |
| پشتیبانی نصب | نصب پشتی و ریل |
| اتصال از بالا | جلو و عقب |
| اتصال از پایین | جلو و عقب |
| فاصله اتصال | 115 میلی‌متر |
| دوام مکانیکی | 10000 سیکل بدون نیاز به نگهداری، 20000 سیکل با نگهداری |
| دوام الکتریکی | 6000 سیکل در 690 ولت AC 50/60 هرتز بدون نیاز به نگهداری مطابق با EN/IEC 60947-2 |
| ابعاد | ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر |
| وزن خالص | 50 کیلوگرم |
| استانداردها | EN/IEC 60947-1، EN/IEC 60947-2 |
| درجه حفاظتی IP | IP30 مطابق با استاندارد IEC 60529 |
| درجه آلودگی | درجه 4 مطابق با استاندارد IEC 60664-1 |
| دمای کاربری محیط | -25 تا 70 درجه سانتی‌گراد |
| دمای نگهداری محیط | -40 تا 85 درجه سانتی‌گراد |
| ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |
| نوع بسته‌بندی | تعداد واحد: 1، ابعاد بسته: 30.5 × 29.5 × 37.5 سانتی‌متر، وزن: 47.252 کیلوگرم |
| محصول سبز (Green Premium) | بله |
| مطابقت با RoHS | بله، بدون جیوه و بسته‌بندی پایدار |
| California Proposition 65 | هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند |
| گارانتی | 18 ماه |
نقاط قوت کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA
- قدرت قطع بالا: کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA با توانایی قطع جریان‌های بالا تا 65kA، حفاظت قوی از مدارهای برقی در برابر نوسانات جریان و اضافه‌بار ارائه می‌دهد. این ویژگی باعث افزایش ایمنی تجهیزات حساس و جلوگیری از خرابی‌های احتمالی می‌شود.
- دوام و پایداری بالا: این کلید هوایی با استفاده از مواد باکیفیت و طراحی دقیق ساخته شده است که دوام و پایداری بالایی را تضمین می‌کند. این ویژگی باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیرات و نگهداری می‌شود.
- حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، از مدارهای الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی‌ها به بهبود ایمنی و عملکرد تجهیزات کمک می‌کنند و خطرات ناشی از نوسانات جریان را به حداقل می‌رسانند.
- نصب و نگهداری آسان: طراحی فیکس این کلید هوایی باعث شده که نصب و نگهداری آن بسیار ساده و سریع باشد. کاربران می‌توانند به‌راحتی این کلید را نصب کنند و نیازی به جابجایی‌های مکرر و تعمیرات پیچیده نداشته باشند.
- سازگاری با استانداردهای جهانی: کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است. این سازگاری باعث می‌شود که این کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و حفاظت مطمئنی را ارائه دهد.
نقاط ضعف کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA
- هزینه بالا: یکی از نقاط ضعف این کلید هوایی، هزینه بالای آن است. به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید هزینه بیشتری نسبت به برخی از مدل‌های ساده‌تر دارد که ممکن است برای برخی صنایع چالش‌برانگیز باشد.
- نیاز به نگهداری تخصصی: با وجود اینکه نصب این کلید ساده است، اما به دلیل سیستم‌های حفاظتی پیچیده، نیاز به نگهداری و سرویس‌های دوره‌ای توسط تکنسین‌های متخصص دارد. این موضوع ممکن است هزینه‌های نگهداری را افزایش دهد.
- ابعاد بزرگ: به دلیل قدرت بالا و ویژگی‌های حفاظتی پیشرفته، ابعاد این کلید نسبتاً بزرگ است و ممکن است در برخی محیط‌های صنعتی فضای بیشتری را اشغال کند.
کاربردهای کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA
کلید هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 65KA در محیط‌های صنعتی سنگین و پیچیده کاربردهای گسترده‌ای دارد. برخی از کاربردهای اصلی این کلید هوایی عبارتند از:
- صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به خرابی تجهیزات حساس منجر شود. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند.
- صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
- نیروگاه‌ها و تولید انرژی: در بخش‌های تولید و توزیع انرژی، کلید هوایی اشنایدر با قدرت بالا و قابلیت قطع سریع جریان، نقش مهمی در حفاظت از تجهیزات حساس ایفا می‌کند و مانع از خرابی آن‌ها می‌شود.
