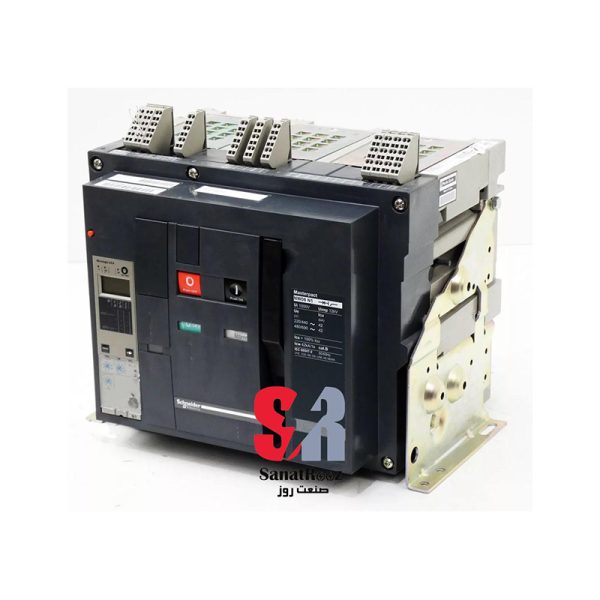

کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KAکلید هوایی اشنایدر مدل 48056 یکی از محصولات پیشرفته‌ای است که برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی طراحی شده است. این کلید با پارت نامبرهای NW20N13P2EF، NW20N13PML2EFXX و NW20N13PML2EFHH عرضه می‌شود و دارای ویژگی‌های حفاظتی بالا برای سیستم‌های توزیع برق در برابر نوسانات جریان و اضافه‌بار است.
مدل NW20N13P2EF برای بازارهای اروپا و خاورمیانه طراحی شده است و عملکرد بالایی در محافظت از تجهیزات برقی در برابر نوسانات جریان و ولتاژ دارد. این مدل با سیستم‌های حفاظتی پیشرفته، ایمنی بالایی را برای صنایع بزرگ فراهم می‌کند.
مدل NW20N13PML2EFXX برای بازارهای آمریکای شمالی طراحی شده است. این مدل با بهره‌گیری از سیستم‌های حفاظتی مغناطیسی و حرارتی، به طور موثری تجهیزات حساس را در برابر نوسانات جریان و مشکلات الکتریکی محافظت می‌کند.
مدل NW20N13PML2EFHH برای بازارهای آسیایی طراحی شده و به دلیل ویژگی‌های حفاظتی پیشرفته، از تجهیزات در محیط‌های صنعتی سنگین و پیچیده محافظت می‌کند. این مدل مخصوصاً برای محیط‌های صنعتی با نوسانات جریان و ولتاژ بالا بسیار کاربردی است.
این کلید هوایی با طراحی فیکس و نصب آسان، مناسب برای محیط‌های صنعتی سنگین است که نیاز به حفاظت دقیق و مطمئن از سیستم‌های توزیع برق دارند.
یکی از محصولات قدرتمند و پیشرفته شرکت اشنایدر الکتریک است که برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی طراحی شده است. این کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA با ظرفیت 2000 آمپر و قابلیت قطع جریان تا 42kA، برای حفاظت از تجهیزات صنعتی در برابر نوسانات ناگهانی جریان، اضافه‌بار و اتصال کوتاه به‌طور ویژه طراحی شده است.
سری NW از کلیدهای هوایی اشنایدر به دلیل طراحی فیکس (ثابت) برای نصب و نگهداری ساده و کم‌هزینه مورد استفاده قرار می‌گیرند. این کلیدها به‌طور خاص برای محیط‌های صنعتی سنگین مانند نیروگاه‌ها، پالایشگاه‌ها و کارخانه‌های تولیدی بزرگ مناسب هستند. قدرت بالای قطع جریان و قابلیت اعتماد این سری کلیدها، امنیت و پایداری سیستم‌های توزیع برق را در شرایط سخت محیطی تضمین می‌کند.
عملکرد و ویژگی‌های کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA
کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA مجهز به سیستم‌های حفاظتی مغناطیسی و حرارتی است که از مدارهای الکتریکی در برابر نوسانات ناگهانی و جریان‌های خطرناک محافظت می‌کند. توانایی قطع جریان تا 42kA، این کلید را به یکی از بهترین گزینه‌ها برای محیط‌های صنعتی سنگین تبدیل کرده است.
این کلید به دلیل طراحی فیکس، نصب آسانی دارد و به دلیل قابلیت اطمینان بالا در حفاظت از سیستم‌های توزیع برق، به‌ویژه برای محیط‌هایی با نوسانات جریان بالا بسیار مناسب است. طراحی این کلید به گونه‌ای است که نیاز به نگهداری و تعمیرات مکرر ندارد و عملکرد مطمئن آن در شرایط سخت صنعتی از نقاط قوت آن است.
پارت نامبرهای مختلف کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA
این کلید هوایی در مدل‌ها و پارت نامبرهای مختلف برای بازارهای جهانی طراحی و عرضه شده است که هر کدام با توجه به نیازهای خاص صنایع و استانداردهای مختلف بهینه‌سازی شده‌اند. در ادامه به برخی از پارت نامبرهای مهم این کلید اشاره می‌کنیم:
- NW20N13P2EF: این مدل مخصوص بازارهای اروپا و خاورمیانه طراحی شده است. این کلید با سیستم حفاظتی پیشرفته مغناطیسی و حرارتی، از مدارهای حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند و به دلیل قابلیت اطمینان بالا، به‌ویژه در محیط‌های صنعتی پیچیده و سنگین بسیار کاربردی است.
- NW20N13PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده و سیستم حفاظتی قدرتمند آن باعث می‌شود که این کلید به‌طور موثر از تجهیزات حساس در برابر نوسانات جریان محافظت کند. این مدل برای محیط‌های صنعتی سنگین که نیاز به حفاظت پیشرفته دارند، بسیار مناسب است.
- NW20N13PML2EFHH: این مدل مخصوص بازارهای آسیایی طراحی شده است و با سیستم حفاظتی پیشرفته، از تجهیزات حساس در برابر نوسانات ناگهانی جریان و اضافه‌بار محافظت می‌کند. این مدل به دلیل مقاومت و قدرت بالای خود در صنایع نفت و گاز، پتروشیمی و نیروگاه‌ها بسیار کاربردی است.
در ادامه،این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA است:
| مشخصات | توضیحات |
|---|---|
| محدوده | MasterPact NW |
| نام محصول | MasterPact NW20N1 |
| نوع محصول | قطع‌کننده مدار (Circuit Breaker) |
| کاربرد دستگاه | حفاظت توزیع قدرت |
| تعداد پل‌ها | 3 پل (3P) |
| واحد کنترلی | بدون واحد کنترل |
| جریان نامی [In] | 2000 آمپر در 40 درجه سانتی‌گراد |
| نوع عملکرد | N1 با قدرت قطع 42kA در 440 ولت AC |
| ولتاژ عملیاتی نامی [Ue] | 690 ولت AC 50/60 هرتز |
| قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
| دسته‌بندی انتخاب‌پذیری | دسته B |
| نوع کنترل | دکمه فشاری (Push-button) |
| حالت نصب | فیکس (ثابت) |
| ظرفیت قطع نهایی [Icu] | 42kA در 220/415 ولت AC، 42kA در 440 ولت AC، 42kA در 525 ولت AC، 42kA در 690 ولت AC |
| ظرفیت قطع سرویس [Ics] | 42kA در 220/415 ولت AC، 42kA در 440 ولت AC، 42kA در 525 ولت AC، 42kA در 690 ولت AC |
| ظرفیت تحمل کوتاه مدت [Icw] | 42kA برای 1 ثانیه، 22kA برای 3 ثانیه |
| ظرفیت قطع اتصال کوتاه [Icm] | 88kA در 220/415 ولت AC، 88kA در 440 ولت AC، 88kA در 525 ولت AC، 88kA در 690 ولت AC |
| رتبه سنسور | 1000 آمپر، 2000 آمپر |
| ولتاژ عایق‌بندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
| ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
| حداکثر زمان قطع | 25 میلی‌ثانیه |
| حداکثر زمان پاسخ‌دهی بسته شدن | 70 میلی‌ثانیه |
| پشتیبانی نصب | نصب پشتی و ریل |
| اتصال از بالا | جلو و عقب |
| اتصال از پایین | جلو و عقب |
| فاصله اتصال | 115 میلی‌متر |
| دوام مکانیکی | 10,000 سیکل بدون نیاز به نگهداری، 20,000 سیکل با نگهداری |
| دوام الکتریکی | 6000 سیکل در 690 ولت AC و 8000 سیکل در 440 ولت AC بدون نیاز به نگهداری مطابق با EN/IEC 60947-2 |
| ابعاد | ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر |
| وزن خالص | 50 کیلوگرم |
| استانداردها | EN/IEC 60947-1، EN/IEC 60947-2 |
| درجه حفاظتی IP | IP30 مطابق با استاندارد IEC 60529 |
| درجه آلودگی | درجه 4 مطابق با استاندارد IEC 60664-1 |
| دمای کاربری محیط | -25 تا 70 درجه سانتی‌گراد |
| دمای نگهداری محیط | -40 تا 85 درجه سانتی‌گراد |
| ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |
| نوع بسته‌بندی | تعداد واحد: 1، ابعاد بسته: 30.5 × 29.5 × 37.5 سانتی‌متر، وزن: 47.252 کیلوگرم |
| محصول سبز (Green Premium) | بله |
| مطابقت با RoHS | بله، بدون جیوه و بسته‌بندی پایدار |
| California Proposition 65 | هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند |
| گارانتی | 18 ماه |
نقاط قوت کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA
- قدرت قطع بالا: یکی از مهم‌ترین ویژگی‌های این کلید هوایی، توانایی قطع جریان‌های بالا تا 42kA است. این ویژگی از مدارهای حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند و به جلوگیری از آسیب‌های احتمالی کمک می‌کند.
- دوام و پایداری بالا: کلید هوایی اشنایدر با طراحی مقاوم و استفاده از مواد باکیفیت ساخته شده است که دوام بالایی دارد. این ویژگی باعث می‌شود که این کلید در محیط‌های صنعتی سخت و پیچیده به‌خوبی عمل کند و نیاز به تعمیرات مکرر نداشته باشد.
- حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید هوایی از مدارهای برقی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث می‌شود که تجهیزات حساس در برابر خطرات ناشی از نوسانات جریان در امان باشند.
- نصب و نگهداری آسان: طراحی فیکس این کلید باعث می‌شود که نصب و نگهداری آن بسیار ساده و کم‌هزینه باشد. کاربران می‌توانند به‌راحتی این کلید را نصب کرده و نیازی به جابجایی و تنظیمات مکرر نداشته باشند.
- سازگاری با استانداردهای جهانی: کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است. این ویژگی باعث می‌شود که این کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و حفاظت مطمئنی ارائه دهد.
نقاط ضعف کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA
- هزینه بالا: به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید هوایی قیمت بالایی نسبت به مدل‌های ساده‌تر دارد. این موضوع ممکن است برای برخی از صنایع کوچک‌تر با محدودیت‌های بودجه چالش‌برانگیز باشد.
- نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل پیچیدگی سیستم‌های حفاظتی آن، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص وجود دارد. این موضوع می‌تواند هزینه‌های نگهداری را افزایش دهد.
- ابعاد بزرگ: به دلیل ویژگی‌های حفاظتی پیشرفته، ابعاد این کلید نسبتاً بزرگ است و ممکن است فضای بیشتری در محیط‌های صنعتی اشغال کند.
کاربردهای کلید هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 42KA
این کلید هوایی به‌طور گسترده در محیط‌های صنعتی سنگین و پیچیده استفاده می‌شود. برخی از کاربردهای اصلی این کلید هوایی عبارتند از:
- صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به خرابی تجهیزات حساس منجر شود. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند.
- صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
- نیروگاه‌ها و تولید انرژی: در بخش‌های تولید و توزیع انرژی، کلید هوایی اشنایدر با قدرت بالا و قابلیت قطع سریع جریان، نقش مهمی در حفاظت از تجهیزات حساس ایفا می‌کند.
