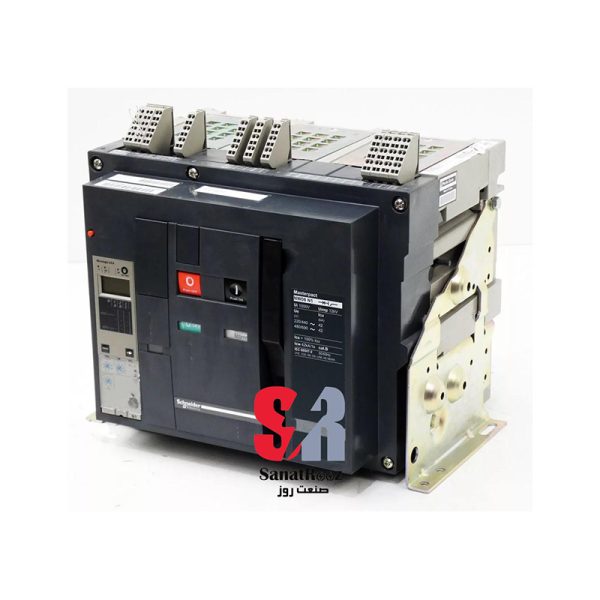

کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA

باگارانتی
Circuit breaker frame, MasterPact NW20H2, 2000A, 100kA/440VAC 50/60Hz (Icu), 3 poles, fixed,
0
از 0 رای

0comments

شناسه محصول: NW20H23PML2EFHH
ویژگی های محصول
  • برند : : اشنایدر الکتریک
  • کد فنی (آسیا) : NW20H23PML2EFXX
  • کد فنی (ترکیه) : NW20H23PML2EFHH
  • کد فنی (اروپا) : 48058
  • کد فنی (قدیم) : NW20H23P2EF
  • رنگ بدنه : مشکی
+ اطلاعات بیشتر
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
GTIN: NW20H23PML2EFHH

تماس بگیرید

Date Updated: 24 شهریور 1403
Do you know a better price?
مرا اگاه کن


از طریق:
ثبت

محصولات مشابه

نقد و بررسی

کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA

کلید هوایی اشنایدر مدل 48058 یکی از محصولات پیشرفته برای حفاظت از مدارهای الکتریکی در صنایع پیچیده است. این کلید با پارت نامبرهای NW20H23P2EF، NW20H23PML2EFXX و NW20H23PML2EFHH عرضه شده و با ظرفیت 2000 آمپر و سه پل، توانایی قطع جریان‌های بالا تا 100kA را داراست. این کلید برای محیط‌های صنعتی که نوسانات شدید جریان دارند و نیاز به حفاظت قوی از تجهیزات برقی دارند، طراحی شده است.

مدل NW20H23P2EF برای بازارهای اروپا و خاورمیانه بهینه شده است و با استفاده از سیستم‌های حفاظتی پیشرفته، از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل مخصوص صنایعی است که نیاز به حفاظت دقیق و مطمئن دارند.

مدل NW20H23PML2EFXX برای بازارهای آمریکای شمالی طراحی شده و سیستم‌های حفاظتی حرارتی و مغناطیسی آن از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل برای استفاده در محیط‌های صنعتی سنگین و چالش‌برانگیز ایده‌آل است.

مدل NW20H23PML2EFHH برای بازارهای آسیایی طراحی شده و با سیستم حفاظتی پیشرفته خود، از تجهیزات در برابر نوسانات ناگهانی و جریان‌های غیرعادی محافظت می‌کند. این کلید به دلیل توانایی بالای آن در محیط‌های صنعتی سنگین مانند صنایع نفت و گاز کاربرد زیادی دارد و به‌ویژه برای محیط‌های با نوسانات زیاد جریان مناسب است.

نمایش بیشتر - بستن

یکی از تجهیزات بسیار پیشرفته و قابل‌اعتماد شرکت اشنایدر الکتریک است که به‌ویژه برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی سنگین طراحی شده است. این کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA با ظرفیت 2000 آمپر و قابلیت قطع جریان تا 100kA، یکی از بهترین گزینه‌ها برای حفاظت از تجهیزات صنعتی در برابر نوسانات ناگهانی جریان، اضافه‌بار و اتصال کوتاه است.

سری NW از کلیدهای هوایی اشنایدر به دلیل طراحی فیکس (ثابت) خود، نصب و نگهداری آسانی دارد و به‌طور خاص برای محیط‌های صنعتی پیچیده مانند پالایشگاه‌ها، نیروگاه‌ها و کارخانه‌های تولیدی بزرگ طراحی شده است. قدرت بالای قطع جریان و سازگاری با شرایط دشوار محیطی، این سری از کلیدها را به یک انتخاب مطمئن در حفاظت از سیستم‌های توزیع برق تبدیل کرده است.

عملکرد و ویژگی‌های کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA

کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA مجهز به سیستم‌های حفاظتی مغناطیسی و حرارتی است که از مدارهای الکتریکی در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. توانایی قطع جریان‌های بالا تا 100kA این کلید را به یکی از بهترین گزینه‌ها برای محیط‌های صنعتی سنگین تبدیل کرده است.

این کلید هوایی با طراحی فیکس خود، نصب آسانی دارد و نیازی به جابجایی‌های مکرر ندارد. به دلیل عملکرد قوی در شرایط محیطی دشوار، این کلید یکی از گزینه‌های ایده‌آل برای حفاظت از تجهیزات توزیع برق در برابر نوسانات جریان است. طراحی این کلید به‌گونه‌ای است که نیاز به نگهداری و تعمیرات مکرر ندارد و با عملکرد بسیار بالا در شرایط دشوار صنعتی، این کلید برای صنایع سنگین انتخاب بسیار مناسبی است.

پارت نامبرهای مختلف کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA

این کلید هوایی در مدل‌ها و پارت نامبرهای مختلفی برای بازارهای جهانی عرضه شده است که هر کدام با توجه به نیازهای خاص صنایع و استانداردهای مختلف طراحی و بهینه‌سازی شده‌اند. در ادامه به برخی از پارت نامبرهای مهم این کلید اشاره می‌کنیم:

  1. NW20H23P2EF: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است. این مدل با سیستم حفاظتی پیشرفته مغناطیسی و حرارتی، از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند و به دلیل قابلیت اطمینان بالا، به‌ویژه در محیط‌های صنعتی پیچیده و سنگین بسیار کاربردی است.
  2. NW20H23PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است. سیستم حفاظتی قدرتمند آن باعث می‌شود که این کلید به‌طور موثر از تجهیزات حساس در برابر نوسانات جریان محافظت کند. این مدل برای محیط‌های صنعتی سنگین که نیاز به حفاظت پیشرفته دارند، بسیار مناسب است.
  3. NW20H23PML2EFHH: این مدل مخصوص بازارهای آسیایی طراحی شده است و با سیستم حفاظتی پیشرفته، از تجهیزات حساس در برابر نوسانات ناگهانی جریان و اضافه‌بار محافظت می‌کند. این مدل به دلیل مقاومت و قدرت بالای خود در صنایع نفت و گاز، پتروشیمی و نیروگاه‌ها بسیار کاربردی است.



در ادامه، این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA است:



مشخصات توضیحات
محدوده MasterPact NW
نام محصول MasterPact NW20H2
نوع محصول قطع‌کننده مدار (Circuit Breaker)
کاربرد دستگاه حفاظت توزیع قدرت
تعداد پل‌ها 3 پل (3P)
واحد کنترلی بدون واحد کنترل
جریان نامی [In] 2000 آمپر در 40 درجه سانتی‌گراد
نوع عملکرد H2 با قدرت قطع 100kA در 440 ولت AC
ولتاژ عملیاتی نامی [Ue] 690 ولت AC 50/60 هرتز
قابلیت ایزولاسیون بله، مطابق با استاندارد EN/IEC 60947-2
دسته‌بندی انتخاب‌پذیری دسته B
نوع کنترل دکمه فشاری (Push-button)
حالت نصب فیکس (ثابت)
ظرفیت قطع نهایی [Icu] 100kA در 220/415 ولت AC، 100kA در 440 ولت AC، 85kA در 525 ولت AC، 85kA در 690 ولت AC
ظرفیت قطع سرویس [Ics] 100kA در 220/415 ولت AC، 100kA در 440 ولت AC، 85kA در 525 ولت AC، 85kA در 690 ولت AC
ظرفیت تحمل کوتاه مدت [Icw] 85kA برای 1 ثانیه، 75kA برای 3 ثانیه
ظرفیت قطع اتصال کوتاه [Icm] 220kA در 220/415 ولت AC، 187kA در 440 ولت AC، 187kA در 525 ولت AC، 187kA در 690 ولت AC
رتبه سنسور 1000 آمپر، 2000 آمپر
ولتاژ عایق‌بندی نامی [Ui] 1000 ولت AC 50/60 هرتز
ولتاژ تحملی ضربه [Uimp] 12 کیلوولت
اتلاف توان [W] 250 وات
حداکثر زمان قطع 25 میلی‌ثانیه
حداکثر زمان پاسخ‌دهی بسته شدن 70 میلی‌ثانیه
پشتیبانی نصب نصب پشتی و ریل
اتصال از بالا جلو و عقب
اتصال از پایین جلو و عقب
فاصله اتصال 115 میلی‌متر
دوام مکانیکی 10000 سیکل بدون نیاز به نگهداری، 20000 سیکل با نگهداری
دوام الکتریکی 6000 سیکل در 690 ولت AC و 8000 سیکل در 440 ولت AC بدون نیاز به نگهداری مطابق با EN/IEC 60947-2
ابعاد ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر
وزن خالص 50 کیلوگرم
استانداردها EN/IEC 60947-1، EN/IEC 60947-2
درجه حفاظتی IP IP30 مطابق با استاندارد IEC 60529
درجه آلودگی درجه 4 مطابق با استاندارد IEC 60664-1
دمای کاربری محیط -25 تا 70 درجه سانتی‌گراد
دمای نگهداری محیط -40 تا 85 درجه سانتی‌گراد
ارتفاع عملیاتی 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد
نوع بسته‌بندی تعداد واحد: 1، ابعاد بسته: 30.5 × 29.5 × 37.5 سانتی‌متر، وزن: 47.252 کیلوگرم
محصول سبز (Green Premium) بله
مطابقت با RoHS بله، بدون جیوه و بسته‌بندی پایدار
California Proposition 65 هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند
گارانتی 18 ماه



نقاط قوت کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA

  1. قدرت قطع بالا: یکی از ویژگی‌های برجسته این کلید هوایی، توانایی قطع جریان‌های بالا تا 100kA است. این ویژگی از مدارهای حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند و به جلوگیری از آسیب‌های احتمالی کمک می‌کند.
  2. دوام و پایداری بالا: کلید هوایی اشنایدر با طراحی مقاوم و استفاده از مواد باکیفیت ساخته شده است که دوام بالایی دارد. این ویژگی باعث می‌شود که این کلید در محیط‌های صنعتی سخت و پیچیده به‌خوبی عمل کند و نیاز به تعمیرات مکرر نداشته باشد.
  3. حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید هوایی از مدارهای برقی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث می‌شود که تجهیزات حساس در برابر خطرات ناشی از نوسانات جریان در امان باشند.
  4. نصب و نگهداری آسان: طراحی فیکس این کلید باعث می‌شود که نصب و نگهداری آن بسیار ساده و کم‌هزینه باشد. کاربران می‌توانند به‌راحتی این کلید را نصب کرده و نیازی به جابجایی و تنظیمات مکرر نداشته باشند.
  5. سازگاری با استانداردهای جهانی: کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است. این ویژگی باعث می‌شود که این کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و حفاظت مطمئنی ارائه دهد.

نقاط ضعف کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA

  1. هزینه بالا: به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید هوایی قیمت بالایی نسبت به مدل‌های ساده‌تر دارد. این موضوع ممکن است برای برخی از صنایع کوچک‌تر با محدودیت‌های بودجه چالش‌برانگیز باشد.
  2. نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل پیچیدگی سیستم‌های حفاظتی آن، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص وجود دارد. این موضوع می‌تواند هزینه‌های نگهداری را افزایش دهد.
  3. ابعاد بزرگ: به دلیل ویژگی‌های حفاظتی پیشرفته، ابعاد این کلید نسبتاً بزرگ است و ممکن است فضای بیشتری در محیط‌های صنعتی اشغال کند.

کاربردهای کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA

این کلید هوایی به‌طور گسترده در محیط‌های صنعتی سنگین و پیچیده استفاده می‌شود. برخی از کاربردهای اصلی این کلید هوایی عبارتند از:

  • صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به خرابی تجهیزات حساس منجر شود. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند.
  • صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
  • نیروگاه‌ها و تولید انرژی: در بخش‌های تولید و توزیع انرژی، کلید هوایی اشنایدر با قدرت بالا و قابلیت قطع سریع جریان، نقش مهمی در حفاظت از تجهیزات حساس ایفا می‌کند.



بزرگترین تأمین‌کننده تجهیزات برق صنعت و ساختمان در ایران

شرکت صنعت روز یکی از بزرگترین و معتبرترین تأمین‌کنندگان تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA را با بهترین قیمت و تضمین اصالت به مشتریان خود ارائه می‌دهد.

توضیحات تکمیلی

کليد هوایی اشنایدر 2000 آمپر سه پل سری NW فیکس 100KA
مشخصات دیگر
برند :

اشنایدر الکتریک

کد فنی (آسیا)

NW20H23PML2EFXX

کد فنی (ترکیه)

NW20H23PML2EFHH

کد فنی (اروپا)

48058

کد فنی (قدیم)

NW20H23P2EF

رنگ بدنه

مشکی

جنس بدنه

پلی کربنات فشرده

گارانتی

گارانتی 18 ماهه شرکتی معتبر

کشور سازنده

فرانسه

وزن کالا

50 کیلوگرم
