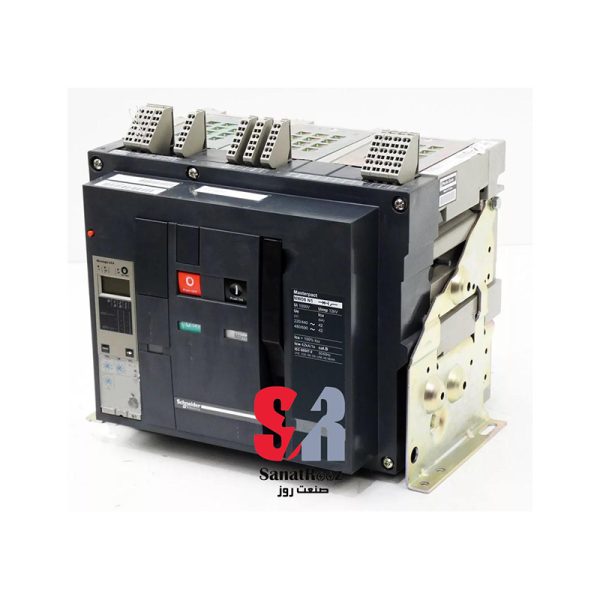

کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KAکلید هوایی اشنایدر مدل 48070 با پارت نامبرهای NW25H13P2EF، NW25H13PML2EFXX و NW25H13PML2EFHH یکی از تجهیزات پیشرفته برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده است. این کلید با ظرفیت 2500 آمپر و سه پل، قابلیت قطع جریان‌های بالا تا 65kA را داراست و به‌ویژه برای محیط‌هایی با نوسانات جریان شدید طراحی شده است.
مدل NW25H13P2EF برای بازارهای اروپا و خاورمیانه طراحی شده است. این مدل با استفاده از سیستم‌های حفاظتی مغناطیسی و حرارتی، از مدارهای حساس در برابر نوسانات ناگهانی جریان و اضافه‌بار محافظت می‌کند.
مدل NW25H13PML2EFXX برای بازارهای آمریکای شمالی طراحی شده است. این مدل با سیستم حفاظتی پیشرفته، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند و به‌ویژه در صنایع سنگین و پیچیده بسیار کاربرد دارد.
مدل NW25H13PML2EFHH برای بازارهای آسیایی طراحی شده و به دلیل داشتن قابلیت‌های حفاظتی بالا، از تجهیزات صنعتی در برابر نوسانات ناگهانی و مشکلات جریان الکتریکی محافظت می‌کند. این کلید هوایی به دلیل توانایی بالا و مقاومت در شرایط سخت صنعتی، به‌ویژه در صنایع نفت و گاز و پتروشیمی کاربرد زیادی دارد.
یکی از تجهیزات قدرتمند و پیشرفته شرکت اشنایدر الکتریک است که به منظور حفاظت از مدارهای الکتریکی در محیط‌های صنعتی سنگین طراحی شده است. این کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA با ظرفیت 2500 آمپر و قابلیت قطع جریان تا 65kA یکی از گزینه‌های ایده‌آل برای محافظت از تجهیزات حساس در برابر نوسانات جریان، اضافه‌بار و اتصال کوتاه است.
سری NW از کلیدهای هوایی اشنایدر به دلیل طراحی فیکس (ثابت) خود، نصب و نگهداری ساده‌ای دارند و به‌طور خاص برای محیط‌های صنعتی پیچیده مانند نیروگاه‌ها، پالایشگاه‌ها، و صنایع تولیدی بزرگ مناسب هستند. این کلیدها به دلیل توانایی بالای قطع جریان و مقاومت در شرایط سخت محیطی، به یکی از گزینه‌های پرطرفدار برای محافظت از سیستم‌های توزیع برق تبدیل شده‌اند.
عملکرد و ویژگی‌های کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA
کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA مجهز به سیستم‌های حفاظتی پیشرفته‌ای همچون حفاظت‌های مغناطیسی و حرارتی است که از مدارهای الکتریکی در برابر نوسانات ناگهانی جریان، اضافه‌بار و جریان‌های غیرعادی محافظت می‌کند. توانایی قطع جریان‌های بالا تا 65kA باعث می‌شود این کلید یکی از بهترین گزینه‌ها برای محیط‌های صنعتی پیچیده و سنگین باشد.
این کلید هوایی به دلیل طراحی فیکس، نصب و نگهداری ساده‌ای دارد و نیاز به جابجایی مکرر ندارد. قدرت بالا و عملکرد بی‌نقص در شرایط دشوار محیطی، این کلید را به یکی از انتخاب‌های برتر برای حفاظت از تجهیزات حساس تبدیل کرده است. طراحی دقیق و بهینه‌سازی این کلید باعث می‌شود تا برای صنایع سنگین، نیروگاه‌ها و محیط‌های صنعتی با نوسانات شدید جریان مناسب باشد.
پارت نامبرهای مختلف کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA
کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA در مدل‌ها و پارت نامبرهای مختلف برای بازارهای جهانی عرضه می‌شود. هر پارت نامبر برای مناطق خاصی از جهان طراحی شده و دارای ویژگی‌ها و استانداردهای مرتبط با نیازهای آن منطقه است. در ادامه به برخی از پارت نامبرهای این کلید اشاره می‌کنیم:
- NW25H13P2EF: این مدل به‌طور خاص برای بازارهای اروپا و خاورمیانه طراحی شده است. سیستم حفاظتی مغناطیسی و حرارتی پیشرفته این مدل از مدارهای الکتریکی در برابر نوسانات ناگهانی جریان و اضافه‌بار محافظت می‌کند. این مدل برای محیط‌های صنعتی پیچیده که نیاز به حفاظت دقیق دارند، انتخابی بسیار عالی است.
- NW25H13PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است و از سیستم‌های حفاظتی مغناطیسی و حرارتی بهره می‌برد که تجهیزات حساس را در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل برای محیط‌های صنعتی سنگین و پیچیده، مانند صنایع نفت و گاز، بسیار مناسب است.
- NW25H13PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده است و با سیستم حفاظتی قدرتمند خود، تجهیزات الکتریکی را در برابر نوسانات جریان و ولتاژ به خوبی محافظت می‌کند. این کلید برای محیط‌های صنعتی پیچیده و سنگین، مانند پالایشگاه‌ها و نیروگاه‌ها، گزینه‌ای مناسب است.
در ادامه،این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA است:
| مشخصات | توضیحات |
|---|---|
| محدوده | MasterPact NW |
| نام محصول | MasterPact NW25H1 |
| نوع محصول | قطع‌کننده مدار (Circuit Breaker) |
| کاربرد دستگاه | حفاظت توزیع قدرت |
| تعداد پل‌ها | 3 پل (3P) |
| واحد کنترلی | بدون واحد کنترل |
| جریان نامی [In] | 2500 آمپر در 40 درجه سانتی‌گراد |
| نوع عملکرد | H1 با قدرت قطع 65kA در 440 ولت AC |
| ولتاژ عملیاتی نامی [Ue] | 690 ولت AC 50/60 هرتز |
| قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
| دسته‌بندی انتخاب‌پذیری | دسته B |
| نوع کنترل | دکمه فشاری (Push-button) |
| حالت نصب | فیکس (ثابت) |
| ظرفیت قطع نهایی [Icu] | 65kA در 220/415 ولت AC 50/60 هرتز، 65kA در 440 ولت AC 50/60 هرتز، 65kA در 525 ولت AC، 65kA در 690 ولت AC |
| ظرفیت قطع سرویس [Ics] | 65kA در 220/415 ولت AC 50/60 هرتز، 65kA در 440 ولت AC 50/60 هرتز، 65kA در 525 ولت AC، 65kA در 690 ولت AC |
| ظرفیت تحمل کوتاه مدت [Icw] | 65kA برای 1 ثانیه، 65kA برای 3 ثانیه |
| ظرفیت قطع اتصال کوتاه [Icm] | 143kA در 220/415 ولت AC، 143kA در 440 ولت AC، 143kA در 525 ولت AC، 143kA در 690 ولت AC |
| رتبه سنسور | 1250 آمپر، 2500 آمپر |
| ولتاژ عایق‌بندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
| ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
| اتلاف توان [W] | 260 وات |
| حداکثر زمان قطع | 25 میلی‌ثانیه |
| حداکثر زمان پاسخ‌دهی بسته شدن | 70 میلی‌ثانیه |
| پشتیبانی نصب | نصب پشتی و ریل |
| اتصال از بالا | جلو و عقب |
| اتصال از پایین | جلو و عقب |
| فاصله اتصال | 115 میلی‌متر |
| دوام مکانیکی | 10,000 سیکل بدون نیاز به نگهداری، 20,000 سیکل با نگهداری |
| دوام الکتریکی | 5000 سیکل در 440 ولت AC و 2500 سیکل در 690 ولت AC بدون نیاز به نگهداری مطابق با EN/IEC 60947-2 |
| ابعاد | ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر |
| وزن خالص | 50 کیلوگرم |
| استانداردها | EN/IEC 60947-1، EN/IEC 60947-2 |
| درجه حفاظتی IP | IP30 مطابق با استاندارد IEC 60529 |
| درجه آلودگی | درجه 4 مطابق با استاندارد IEC 60664-1 |
| دمای کاربری محیط | -25 تا 70 درجه سانتی‌گراد |
| دمای نگهداری محیط | -40 تا 85 درجه سانتی‌گراد |
| ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |
| نوع بسته‌بندی | تعداد واحد: 1، ابعاد بسته: 30.5 × 29.5 × 37.5 سانتی‌متر، وزن: 47.251 کیلوگرم |
| محصول سبز (Green Premium) | بله |
| مطابقت با RoHS | بله، بدون جیوه و بسته‌بندی پایدار |
| California Proposition 65 | هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند |
| گارانتی | 18 ماه |
نقاط قوت کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA
- قدرت قطع بالا: کلید هوایی اشنایدر با توانایی قطع جریان‌های بالا تا 65kA، از تجهیزات حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند. این ویژگی باعث افزایش ایمنی و کاهش خطرات ناشی از نوسانات برق می‌شود.
- دوام و پایداری بالا: طراحی این کلید به‌گونه‌ای است که در محیط‌های صنعتی سنگین، از جمله پالایشگاه‌ها و نیروگاه‌ها، دوام و پایداری بالایی داشته باشد. استفاده از مواد باکیفیت در ساخت آن، عمر مفید این کلید را افزایش می‌دهد.
- حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، از مدارهای الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کند. این ویژگی‌ها باعث می‌شود تا تجهیزات حساس از آسیب‌های احتمالی در امان باشند.
- نصب و نگهداری آسان: طراحی فیکس این کلید باعث شده که نصب و نگهداری آن بسیار ساده و کم‌هزینه باشد. کاربران می‌توانند این کلید را به‌راحتی نصب کرده و نیازی به تعمیرات مکرر ندارند.
- سازگاری با استانداردهای جهانی: این کلید هوایی با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است و در صنایع مختلف و شرایط محیطی متنوع به‌خوبی عمل می‌کند.
نقاط ضعف کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA
- هزینه بالا: یکی از نقاط ضعف این کلید هوایی، هزینه بالای آن است. به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید نسبت به مدل‌های ساده‌تر، هزینه بیشتری دارد که ممکن است برای برخی از صنایع کوچک چالش‌برانگیز باشد.
- نیاز به نگهداری تخصصی: هرچند نصب و نگهداری این کلید آسان است، اما به دلیل پیچیدگی سیستم‌های حفاظتی آن، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص وجود دارد. این موضوع می‌تواند هزینه‌های نگهداری را افزایش دهد.
- ابعاد بزرگ: به دلیل ویژگی‌های حفاظتی پیشرفته و قدرت بالای این کلید، ابعاد آن نسبتاً بزرگ است و ممکن است در برخی محیط‌های صنعتی، فضای بیشتری را اشغال کند.
کاربردهای کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA
کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA به‌طور گسترده در محیط‌های صنعتی پیچیده و سنگین مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی این کلید عبارتند از:
- صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به تجهیزات حساس آسیب برساند. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند و به حفظ ایمنی سیستم‌های الکتریکی کمک می‌کند.
- صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های الکتریکی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
- نیروگاه‌ها و تولید انرژی: کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 65KA در بخش‌های تولید و توزیع انرژی نیز کاربرد دارد. قدرت قطع بالای این کلید به حفاظت از تجهیزات حساس کمک می‌کند و مانع از خرابی‌های ناشی از نوسانات جریان می‌شود.
