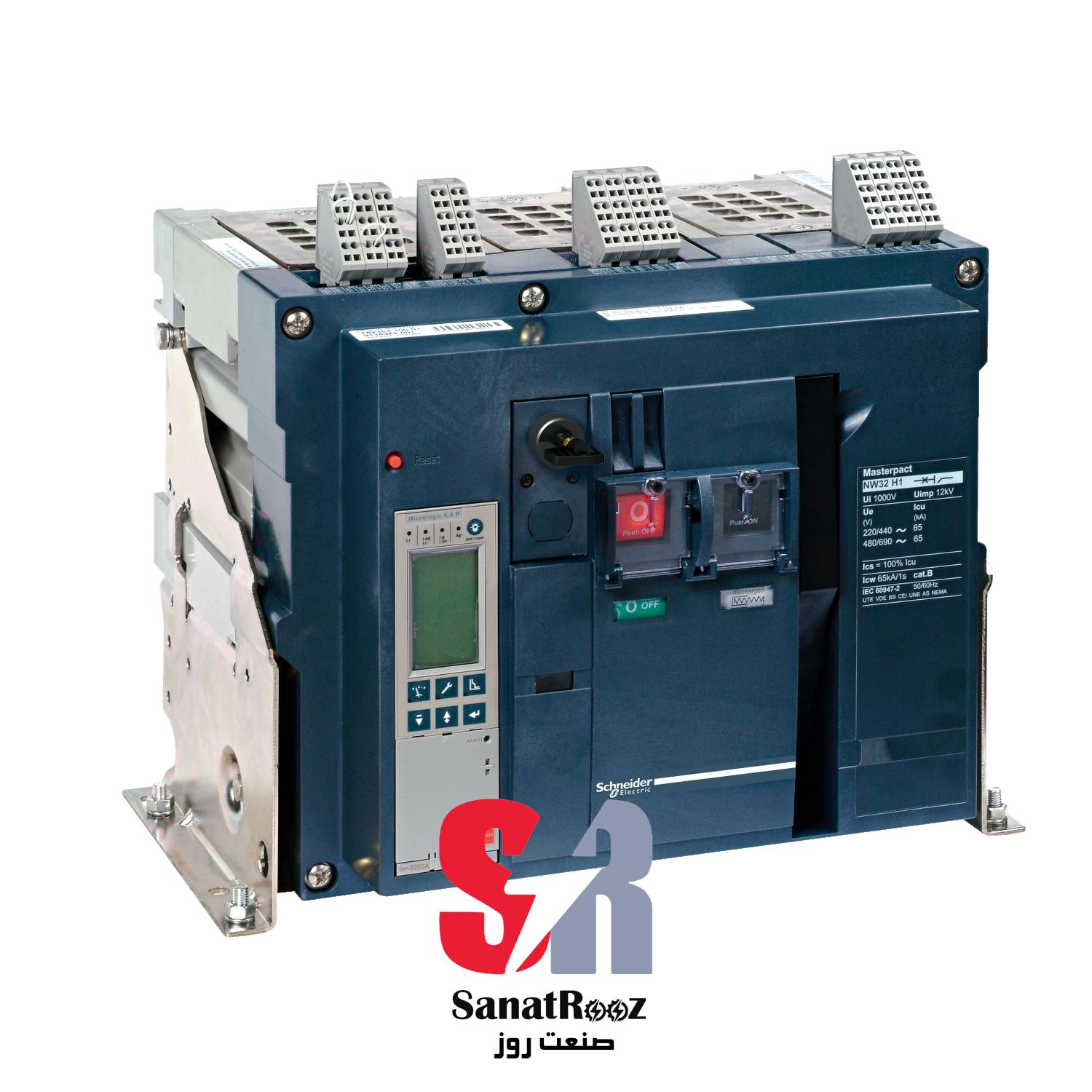

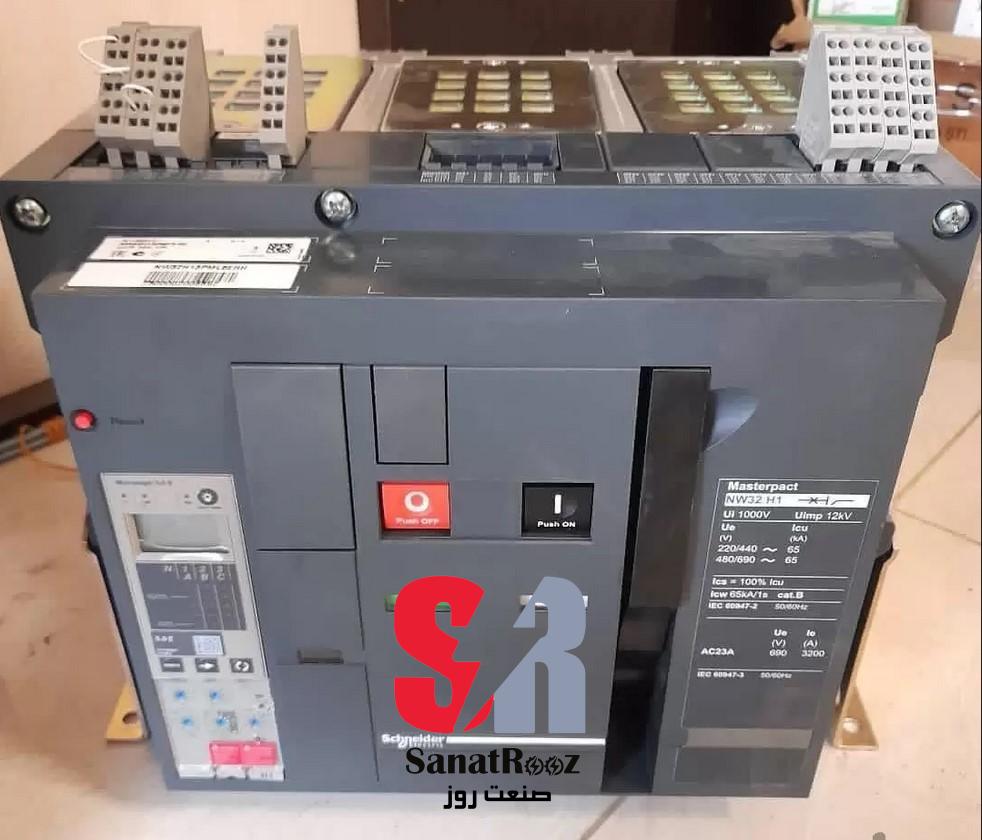

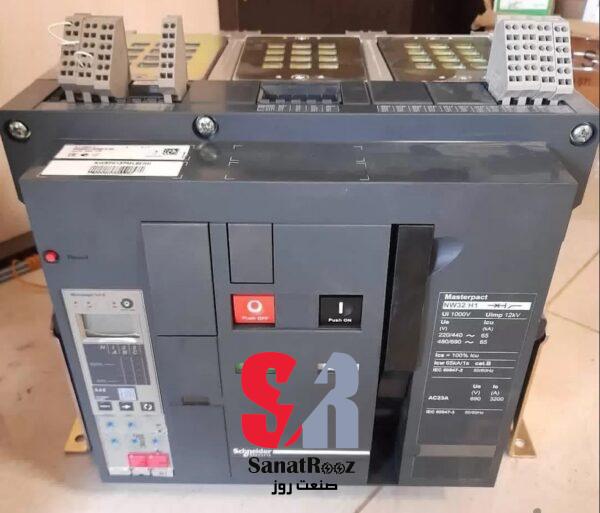

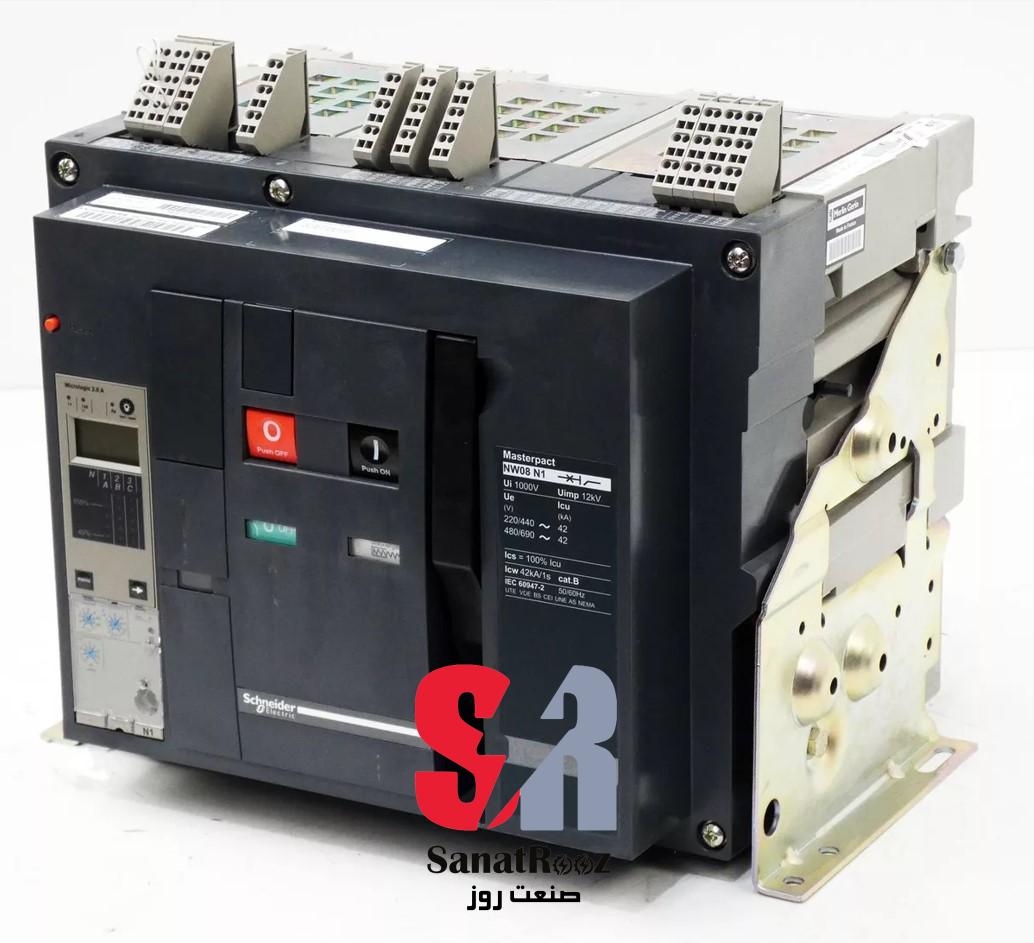

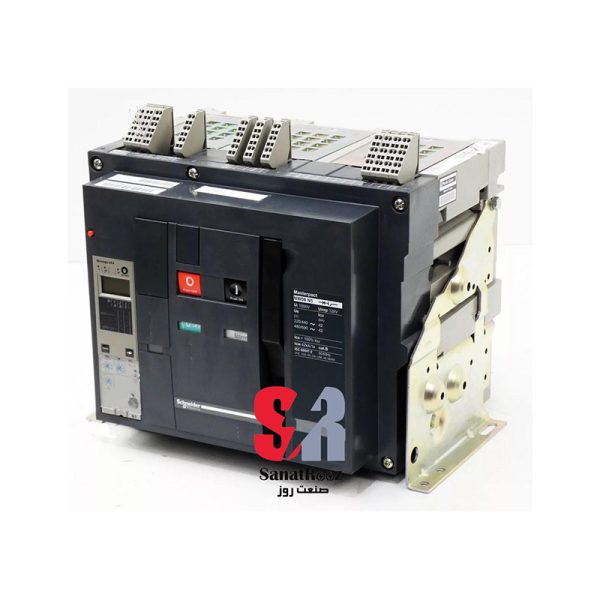

کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KAکلید هوایی اشنایدر مدل 48071 یکی از تجهیزات پیشرفته برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده است. این کلید با پارت نامبر NW25H23P2EF ارائه می‌شود و دارای ظرفیت 2500 آمپر و قدرت قطع تا 100kA است. این کلید برای حفاظت از تجهیزات حساس در برابر نوسانات شدید جریان طراحی شده است.
مدل NW25H23P2EF برای بازارهای اروپا و خاورمیانه طراحی شده و با سیستم‌های حفاظتی پیشرفته، از تجهیزات الکتریکی در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل به‌ویژه در محیط‌های صنعتی حساس و سنگین کاربرد دارد.
مدل NW25H23PML2EFXX برای بازارهای آمریکای شمالی طراحی شده است و با سیستم‌های حفاظتی مغناطیسی و حرارتی، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به دلیل مقاومت بالا، در محیط‌های پیچیده و سنگین بسیار کاربردی است.
مدل NW25H23PML2EFHH برای بازارهای آسیایی طراحی شده و با قابلیت‌های حفاظتی قدرتمند، از تجهیزات حساس در برابر نوسانات ناگهانی جریان محافظت می‌کند. این مدل به‌خصوص در صنایع نفت و گاز و محیط‌های صنعتی با شرایط پیچیده و پرچالش، بسیار مناسب است.
یکی از محصولات پیشرفته و باکیفیت شرکت اشنایدر الکتریک است که برای حفاظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده و سنگین طراحی شده است. این کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA با ظرفیت 2500 آمپر و قابلیت قطع جریان تا 100kA، به طور ویژه برای محافظت از تجهیزات حساس در برابر نوسانات ناگهانی جریان، اضافه‌بار و اتصال کوتاه ساخته شده است.
این کلید از سری NW فیکس می‌باشد، که به دلیل طراحی ثابت (فیکس)، نیاز به نگهداری و تعمیرات مکرر ندارد و به‌راحتی نصب می‌شود. این کلید به‌ویژه در محیط‌های صنعتی سنگین مانند نیروگاه‌ها، پالایشگاه‌ها، و کارخانه‌های بزرگ تولیدی کاربرد دارد. قدرت بالای قطع جریان و مقاومت در شرایط سخت محیطی، این کلید را به گزینه‌ای ایده‌آل برای حفاظت از سیستم‌های توزیع برق تبدیل کرده است.
عملکرد و ویژگی‌هایکليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA
کلید هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA مجهز به سیستم‌های حفاظتی پیشرفته‌ای همچون حفاظت مغناطیسی و حرارتی است. این سیستم‌ها، از مدارهای الکتریکی در برابر نوسانات شدید جریان، اضافه‌بار و جریان‌های غیرعادی محافظت می‌کنند. توانایی قطع جریان‌های بالا تا 100kA، این کلید را به گزینه‌ای مناسب برای محیط‌های صنعتی پیچیده و سنگین تبدیل کرده است.
این کلید با طراحی ثابت (فیکس)، نصب ساده‌ای دارد و نیاز به تعمیرات مکرر ندارد. همچنین، طراحی مهندسی دقیق آن، این کلید را به یکی از انتخاب‌های برتر برای حفاظت از تجهیزات صنعتی در برابر نوسانات جریان تبدیل کرده است. با عملکرد بی‌نقص در شرایط دشوار محیطی، این کلید به‌ویژه برای نیروگاه‌ها و صنایع سنگین که نیاز به حفاظت پیشرفته دارند، بسیار مناسب است.
پارت نامبرهای مختلف کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA
کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA در مدل‌ها و پارت نامبرهای مختلفی برای بازارهای جهانی عرضه می‌شود. هر پارت نامبر بر اساس نیازهای خاص صنایع و استانداردهای مرتبط با هر منطقه بهینه‌سازی شده است. برخی از پارت نامبرهای این کلید عبارتند از:
- NW25H23P2EF: این مدل به‌طور خاص برای بازارهای اروپا و خاورمیانه طراحی شده است. سیستم حفاظتی مغناطیسی و حرارتی پیشرفته این مدل از مدارهای الکتریکی در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل برای محیط‌های صنعتی پیچیده و حساس که نیاز به حفاظت بالا دارند، انتخابی بسیار عالی است.
- NW25H23PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است. سیستم حفاظتی این مدل به‌طور ویژه برای محافظت از تجهیزات حساس در برابر نوسانات جریان و ولتاژ بهینه شده است. این مدل به دلیل قابلیت اطمینان بالا و قدرت قطع زیاد، در محیط‌های صنعتی سنگین مانند صنایع نفت و گاز کاربرد زیادی دارد.
- NW25H23PML2EFHH: این مدل مخصوص بازارهای آسیایی طراحی شده است. با استفاده از سیستم حفاظتی قدرتمند، این کلید هوایی از تجهیزات الکتریکی در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به‌ویژه در محیط‌های صنعتی پیچیده و سنگین، مانند پالایشگاه‌ها و نیروگاه‌ها، بسیار کاربردی است.
در ادامه، این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کلید هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA است:
| مشخصات | توضیحات |
|---|---|
| محدوده | MasterPact NW |
| نام محصول | MasterPact NW25H2 |
| نوع محصول | قطع‌کننده مدار (Circuit Breaker) |
| کاربرد دستگاه | حفاظت توزیع قدرت |
| تعداد پل‌ها | 3 پل (3P) |
| واحد کنترلی | بدون واحد کنترل |
| جریان نامی [In] | 2500 آمپر در 40 درجه سانتی‌گراد |
| نوع عملکرد | H2 با قدرت قطع 100kA در 440 ولت AC |
| ولتاژ عملیاتی نامی [Ue] | 690 ولت AC 50/60 هرتز |
| قابلیت ایزولاسیون | بله، مطابق با استاندارد EN/IEC 60947-2 |
| دسته‌بندی انتخاب‌پذیری | دسته B |
| نوع کنترل | دکمه فشاری (Push-button) |
| حالت نصب | فیکس (ثابت) |
| ظرفیت قطع نهایی [Icu] | 100kA در 220/415 ولت AC 50/60 هرتز، 100kA در 440 ولت AC 50/60 هرتز، 85kA در 525 ولت AC، 85kA در 690 ولت AC |
| ظرفیت قطع سرویس [Ics] | 100kA در 220/415 ولت AC 50/60 هرتز، 100kA در 440 ولت AC 50/60 هرتز، 85kA در 525 ولت AC، 85kA در 690 ولت AC |
| ظرفیت تحمل کوتاه مدت [Icw] | 85kA برای 1 ثانیه، 75kA برای 3 ثانیه |
| ظرفیت قطع اتصال کوتاه [Icm] | 220kA در 220/415 ولت AC، 187kA در 440 ولت AC، 187kA در 525 ولت AC، 187kA در 690 ولت AC |
| رتبه سنسور | 1600 آمپر، 3200 آمپر |
| ولتاژ عایق‌بندی نامی [Ui] | 1000 ولت AC 50/60 هرتز |
| ولتاژ تحملی ضربه [Uimp] | 12 کیلوولت |
| اتلاف توان [W] | 260 وات |
| حداکثر زمان قطع | 25 میلی‌ثانیه |
| حداکثر زمان پاسخ‌دهی بسته شدن | 70 میلی‌ثانیه |
| پشتیبانی نصب | نصب پشتی و ریل |
| اتصال از بالا | جلو و عقب |
| اتصال از پایین | جلو و عقب |
| فاصله اتصال | 115 میلی‌متر |
| دوام مکانیکی | 10000 سیکل بدون نیاز به نگهداری، 20000 سیکل با نگهداری |
| دوام الکتریکی | 5000 سیکل در 440 ولت AC و 2500 سیکل در 690 ولت AC بدون نیاز به نگهداری مطابق با EN/IEC 60947-2 |
| ابعاد | ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر |
| وزن خالص | 50 کیلوگرم |
| استانداردها | EN/IEC 60947-1، EN/IEC 60947-2 |
| درجه حفاظتی IP | IP30 مطابق با استاندارد IEC 60529 |
| درجه آلودگی | درجه 4 مطابق با استاندارد IEC 60664-1 |
| دمای کاربری محیط | -25 تا 70 درجه سانتی‌گراد |
| دمای نگهداری محیط | -40 تا 85 درجه سانتی‌گراد |
| ارتفاع عملیاتی | 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد |
| نوع بسته‌بندی | تعداد واحد: 1، ابعاد بسته: 30.5 × 29.5 × 37.5 سانتی‌متر، وزن: 47.251 کیلوگرم |
| محصول سبز (Green Premium) | بله |
| مطابقت با RoHS | بله، بدون جیوه و بسته‌بندی پایدار |
| California Proposition 65 | هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند |
| گارانتی | 18 ماه |
نقاط قوت کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA
- قدرت قطع بالا: یکی از ویژگی‌های بارز این کلید هوایی، توانایی آن در قطع جریان‌های بالا تا 100kA است. این ویژگی باعث می‌شود که تجهیزات حساس در برابر نوسانات جریان به‌خوبی محافظت شوند و از آسیب‌های احتمالی جلوگیری شود.
- دوام و پایداری بالا: کلید هوایی اشنایدر با استفاده از مواد باکیفیت و طراحی دقیق، دوام و پایداری بالایی دارد که باعث می‌شود برای محیط‌های صنعتی پیچیده و سنگین مناسب باشد. این ویژگی طول عمر تجهیزات را افزایش می‌دهد و نیاز به تعمیرات مکرر را کاهش می‌دهد.
- حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، از مدارهای الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث می‌شود که تجهیزات حساس از خطرات احتمالی در امان باشند.
- نصب و نگهداری آسان: طراحی فیکس این کلید، نصب و نگهداری آن را بسیار ساده و کم‌هزینه می‌کند. کاربران می‌توانند این کلید را به‌راحتی نصب کرده و نیازی به تعمیرات پیچیده ندارند.
- سازگاری با استانداردهای جهانی: کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است و این سازگاری باعث می‌شود که این کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند.
نقاط ضعف کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA
- هزینه بالا: به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید هوایی هزینه بالایی دارد. این موضوع ممکن است برای برخی از صنایع کوچک‌تر یا با بودجه محدود چالش‌برانگیز باشد.
- نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل سیستم‌های حفاظتی پیچیده آن، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص وجود دارد. این موضوع می‌تواند هزینه‌های نگهداری را افزایش دهد.
- ابعاد بزرگ: به دلیل ویژگی‌های حفاظتی پیشرفته، ابعاد این کلید نسبتاً بزرگ است و ممکن است فضای بیشتری در محیط‌های صنعتی اشغال کند.
کاربردهای کليد هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA
کلید هوایی اشنایدر 2500 آمپر سه پل سری NW فیکس 100KA به‌طور گسترده در محیط‌های صنعتی پیچیده و سنگین مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی این کلید هوایی عبارتند از:
- صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به تجهیزات حساس آسیب برساند. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند و به حفظ ایمنی سیستم‌های الکتریکی کمک می‌کند.
- صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
- نیروگاه‌ها و تولید انرژی: کلید هوایی اشنایدر 2500 آمپر سری NW فیکس 100KA در بخش‌های تولید و توزیع انرژی نیز کاربرد دارد. قدرت قطع بالای این کلید به حفاظت از تجهیزات حساس کمک می‌کند و مانع از خرابی‌های ناشی از نوسانات جریان می‌شود.
