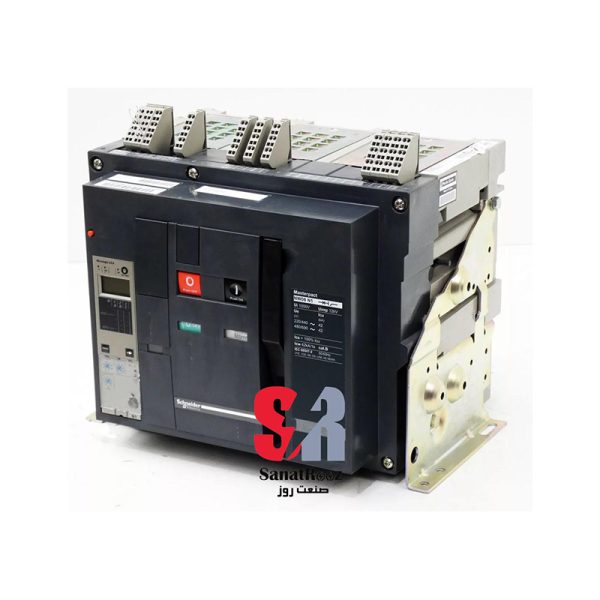

کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA

باگارانتی
Circuit breaker frame, MasterPact NW32H2, 3200A, 100kA/440VAC 50/60Hz (Icu), 3 poles, fixed,
0
از 0 رای

0comments

شناسه محصول: NW32H23PML2EFHH
ویژگی های محصول
  • برند : : اشنایدر الکتریک
  • کد فنی (آسیا) : NW32H23PML2EFXX
  • کد فنی (ترکیه) : NW32H23PML2EFHH
  • کد فنی (اروپا) : 48083
  • کد فنی (قدیم) : NW32H23P2EF
  • رنگ بدنه : مشکی
+ اطلاعات بیشتر
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمب کالا باز نشده باشد.
GTIN: NW32H23PML2EFHH

تماس بگیرید

Date Updated: 24 شهریور 1403
Do you know a better price?
مرا اگاه کن


از طریق:
ثبت

محصولات مشابه

نقد و بررسی

کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA

کلید هوایی اشنایدر مدل 48083 یکی از تجهیزات قدرتمند و کارآمد برای حفاظت از مدارهای الکتریکی صنعتی است. این کلید با پارت نامبرهای NW32H23P2EF، NW32H23PML2EFXX و NW32H23PML2EFHH طراحی و عرضه شده است. ظرفیت این کلید 3200 آمپر و سه پل بوده و توانایی قطع جریان‌های بالا تا 100kA را دارد که آن را به گزینه‌ای مناسب برای محافظت از تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار تبدیل می‌کند.

مدل NW32H23P2EF برای بازارهای اروپا و خاورمیانه بهینه شده است و با سیستم‌های حفاظتی پیشرفته از مدارهای برقی در برابر نوسانات ناگهانی جریان محافظت می‌کند. این مدل برای محیط‌های صنعتی پیچیده و حساس مانند پالایشگاه‌ها و نیروگاه‌ها مناسب است.

مدل NW32H23PML2EFXX مخصوص بازارهای آمریکای شمالی طراحی شده و با استفاده از سیستم‌های حفاظتی مغناطیسی و حرارتی، از تجهیزات حساس در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل برای محیط‌های سنگین و پرچالش مناسب است.

مدل NW32H23PML2EFHH برای بازارهای آسیایی طراحی شده و با بهره‌گیری از سیستم‌های حفاظتی قدرتمند، از تجهیزات الکتریکی در برابر نوسانات و مشکلات برقی محافظت می‌کند. این مدل به‌ویژه در صنایع نفت و گاز و پتروشیمی کاربرد دارد.

نمایش بیشتر - بستن

یکی از محصولات پیشرفته شرکت اشنایدر الکتریک است که برای محافظت از مدارهای الکتریکی در محیط‌های صنعتی پیچیده و پرچالش طراحی شده است. این کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA با ظرفیت 3200 آمپر و قدرت قطع جریان تا 100kA به‌طور ویژه برای محیط‌هایی با نیاز به حفاظت بالا طراحی شده است. این کلید به‌خصوص برای صنایع سنگین و حساس مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و کارخانه‌های تولیدی بزرگ مناسب است.

سری NW فیکس به دلیل طراحی ثابت (فیکس) خود، به راحتی نصب و نگهداری می‌شود و عملکردی پایدار و قابل‌اعتماد دارد. این کلید به دلیل توانایی قطع جریان بالا، محافظت پیشرفته‌ای را برای مدارها و تجهیزات صنعتی در برابر نوسانات جریان، اضافه‌بار و اتصال کوتاه فراهم می‌کند.

عملکرد و ویژگی‌های کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA

این کلید هوایی با سیستم‌های حفاظتی مغناطیسی و حرارتی از تجهیزات حساس محافظت می‌کند و با قدرت قطع بالا، می‌تواند جریان‌های ناپایدار و ناگهانی را به سرعت کنترل و قطع کند. توانایی قطع جریان تا 100kA این کلید را به یکی از بهترین گزینه‌ها برای محیط‌های صنعتی با نوسانات شدید تبدیل کرده است. این کلید از جمله تجهیزات برتر برای حفاظت از مدارهای الکتریکی صنعتی محسوب می‌شود و به دلیل طراحی مقاوم خود، در محیط‌های صنعتی سنگین عملکردی بی‌نقص دارد.

پارت نامبرهای مختلف کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA

کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA در مدل‌ها و پارت نامبرهای مختلفی برای بازارهای جهانی عرضه می‌شود. هر پارت نامبر با توجه به نیازهای خاص صنایع و استانداردهای بین‌المللی طراحی شده است:

  1. NW32H23P2EF: این مدل برای بازارهای اروپا و خاورمیانه طراحی شده است و با سیستم‌های حفاظتی پیشرفته، از مدارهای حساس در برابر نوسانات جریان و اضافه‌بار محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی سنگین مناسب است و به دلیل قدرت بالای قطع جریان، یکی از بهترین انتخاب‌ها برای صنایع پیچیده محسوب می‌شود.
  2. NW32H23PML2EFXX: این مدل برای بازارهای آمریکای شمالی طراحی شده است و با سیستم حفاظتی حرارتی و مغناطیسی پیشرفته، تجهیزات حساس را در برابر نوسانات جریان و ولتاژ محافظت می‌کند. این مدل به‌ویژه برای محیط‌های صنعتی پیچیده و سنگین مانند پتروشیمی و نیروگاه‌ها مناسب است.
  3. NW32H23PML2EFHH: این مدل برای بازارهای آسیایی طراحی شده و با استفاده از سیستم‌های حفاظتی قدرتمند، از تجهیزات حساس در برابر نوسانات جریان و دمای بالا محافظت می‌کند. این مدل به دلیل قدرت و دوام بالا برای محیط‌های صنعتی پرچالش مانند صنایع نفت و گاز کاربرد فراوانی دارد.



در ادامه ،این جدول شامل تمامی مشخصات و اطلاعات فنی مربوط به کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA است:



مشخصات توضیحات
محدوده MasterPact NW
نام محصول MasterPact NW32H2
نوع محصول قطع‌کننده مدار (Circuit Breaker)
کاربرد دستگاه حفاظت توزیع قدرت
تعداد پل‌ها 3 پل (3P)
واحد کنترلی بدون واحد کنترل
جریان نامی [In] 3200 آمپر در 40 درجه سانتی‌گراد
نوع عملکرد H2 با قدرت قطع 100kA در 440 ولت AC
ولتاژ عملیاتی نامی [Ue] 690 ولت AC 50/60 هرتز
قابلیت ایزولاسیون بله، مطابق با استاندارد EN/IEC 60947-2
دسته‌بندی انتخاب‌پذیری دسته B
نوع کنترل دکمه فشاری (Push-button)
حالت نصب فیکس (ثابت)
ظرفیت قطع نهایی [Icu] 100kA در 220/415 ولت AC، 100kA در 440 ولت AC، 85kA در 525 ولت AC، 85kA در 690 ولت AC
ظرفیت قطع سرویس [Ics] 100kA در 220/415 ولت AC، 100kA در 440 ولت AC، 85kA در 525 ولت AC، 85kA در 690 ولت AC
ظرفیت تحمل کوتاه مدت [Icw] 85kA برای 1 ثانیه، 75kA برای 3 ثانیه
ظرفیت قطع اتصال کوتاه [Icm] 220kA در 220/415 ولت AC، 187kA در 440 ولت AC، 187kA در 525 ولت AC، 187kA در 690 ولت AC
رتبه سنسور 1600 آمپر، 3200 آمپر
ولتاژ عایق‌بندی نامی [Ui] 1000 ولت AC 50/60 هرتز
ولتاژ تحملی ضربه [Uimp] 12 کیلوولت
اتلاف توان [W] 420 وات
حداکثر زمان قطع 25 میلی‌ثانیه
حداکثر زمان پاسخ‌دهی بسته شدن 70 میلی‌ثانیه
پشتیبانی نصب نصب پشتی و ریل
اتصال از بالا جلو و عقب
اتصال از پایین جلو و عقب
فاصله اتصال 115 میلی‌متر
دوام مکانیکی 10000 سیکل بدون نیاز به نگهداری، 20000 سیکل با نگهداری
دوام الکتریکی 5000 سیکل در 440 ولت AC و 2500 سیکل در 690 ولت AC بدون نیاز به نگهداری مطابق با EN/IEC 60947-2
ابعاد ارتفاع: 352 میلی‌متر، عرض: 422 میلی‌متر، عمق: 297 میلی‌متر
وزن خالص 50 کیلوگرم
استانداردها EN/IEC 60947-1، EN/IEC 60947-2
درجه حفاظتی IP IP30 مطابق با استاندارد IEC 60529
درجه آلودگی درجه 4 مطابق با استاندارد IEC 60664-1
دمای کاربری محیط -25 تا 70 درجه سانتی‌گراد
دمای نگهداری محیط -40 تا 85 درجه سانتی‌گراد
ارتفاع عملیاتی 0 تا 2000 متر بدون کاهش عملکرد، 2000 تا 5000 متر با کاهش عملکرد
نوع بسته‌بندی تعداد واحد: 1، ابعاد بسته: 30.5 × 29.5 × 37.5 سانتی‌متر، وزن: 47.252 کیلوگرم
محصول سبز (Green Premium) بله
مطابقت با RoHS بله، بدون جیوه و بسته‌بندی پایدار
California Proposition 65 هشدار به دلیل وجود مواد شیمیایی DINP و DIDP که ممکن است باعث آسیب شوند
گارانتی 18 ماه



نقاط قوت کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA

  1. قدرت قطع بالا: یکی از مهم‌ترین ویژگی‌های این کلید هوایی، توانایی آن در قطع جریان‌های بالا تا 100kA است. این ویژگی باعث می‌شود که تجهیزات حساس در برابر نوسانات جریان و اضافه‌بار محافظت شده و از خرابی‌های احتمالی جلوگیری شود.
  2. دوام و پایداری بالا: این کلید هوایی با استفاده از مواد باکیفیت ساخته شده است و طراحی دقیق و مهندسی آن باعث شده است که دوام و پایداری بالایی داشته باشد. این ویژگی باعث می‌شود که کلید در شرایط سخت محیطی به‌خوبی عمل کند و نیاز به تعمیرات مکرر نداشته باشد.
  3. حفاظت پیشرفته: سیستم‌های حفاظتی مغناطیسی و حرارتی این کلید، از مدارهای الکتریکی در برابر نوسانات جریان، اضافه‌بار و دمای بالا محافظت می‌کنند. این ویژگی باعث افزایش ایمنی و کاهش خطرات ناشی از نوسانات جریان می‌شود.
  4. نصب و نگهداری آسان: طراحی فیکس این کلید باعث شده که نصب و نگهداری آن بسیار ساده باشد. کاربران می‌توانند این کلید را به‌راحتی نصب کنند و نیازی به تعمیرات مکرر و پیچیده ندارند.
  5. سازگاری با استانداردهای جهانی: این کلید هوایی با استانداردهای بین‌المللی مانند EN/IEC 60947 سازگار است و این سازگاری باعث می‌شود که این کلید در محیط‌های صنعتی مختلف به‌خوبی عمل کند و محافظت کاملی ارائه دهد.

نقاط ضعف کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA

  1. هزینه بالا: یکی از نقاط ضعف این کلید هوایی، هزینه بالای آن است. به دلیل استفاده از تکنولوژی‌های پیشرفته و مواد باکیفیت، این کلید قیمت بالاتری نسبت به مدل‌های ساده‌تر دارد که ممکن است برای صنایع کوچک‌تر چالش‌برانگیز باشد.
  2. نیاز به نگهداری تخصصی: هرچند نصب این کلید ساده است، اما به دلیل سیستم‌های حفاظتی پیچیده آن، نیاز به سرویس‌های دوره‌ای توسط تکنسین‌های متخصص دارد. این موضوع ممکن است هزینه‌های نگهداری را افزایش دهد.
  3. ابعاد بزرگ: به دلیل ویژگی‌های پیشرفته و قدرت بالای این کلید، ابعاد آن نسبتاً بزرگ است و ممکن است در برخی محیط‌های صنعتی فضای بیشتری را اشغال کند.

کاربردهای کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA

کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA در محیط‌های صنعتی سنگین و پیچیده مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی این کلید هوایی عبارتند از:

  • صنایع نفت و گاز: در این صنایع، نوسانات جریان و ولتاژ می‌تواند به تجهیزات حساس آسیب برساند. کلید هوایی اشنایدر با قدرت قطع بالا و سیستم‌های حفاظتی پیشرفته، از این تجهیزات در برابر نوسانات جریان محافظت می‌کند و به حفظ ایمنی سیستم‌های الکتریکی کمک می‌کند.
  • صنایع پتروشیمی: در محیط‌های پتروشیمی که نوسانات جریان و دما زیاد است، این کلید هوایی به‌طور مؤثر از سیستم‌های برقی محافظت کرده و به بهبود عملکرد آن‌ها کمک می‌کند.
  • نیروگاه‌ها و تولید انرژی: کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA در بخش‌های تولید و توزیع انرژی نیز کاربرد دارد. قدرت قطع بالای این کلید به حفاظت از تجهیزات حساس کمک می‌کند و مانع از خرابی‌های ناشی از نوسانات جریان می‌شود.



بزرگترین تأمین‌کننده تجهیزات برق صنعت و ساختمان در ایران

شرکت صنعت روز یکی از بزرگترین و معتبرترین تأمین‌کنندگان تجهیزات برق صنعتی در ایران است که محصولات اشنایدر الکتریک از جمله کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA را با بهترین قیمت و تضمین اصالت به مشتریان خود ارائه می‌دهد.

توضیحات تکمیلی

کليد هوایی اشنایدر 3200 آمپر سه پل سری NW فیکس 100KA
مشخصات دیگر
برند :

اشنایدر الکتریک

کد فنی (آسیا)

NW32H23PML2EFXX

کد فنی (ترکیه)

NW32H23PML2EFHH

کد فنی (اروپا)

48083

کد فنی (قدیم)

NW32H23P2EF

رنگ بدنه

مشکی

جنس بدنه

پلی کربنات فشرده

گارانتی

گارانتی 18 ماهه شرکتی معتبر

کشور سازنده

فرانسه

وزن کالا

50 کیلوگرم
